Naprawa przekładni kierowniczej (maglownicy)

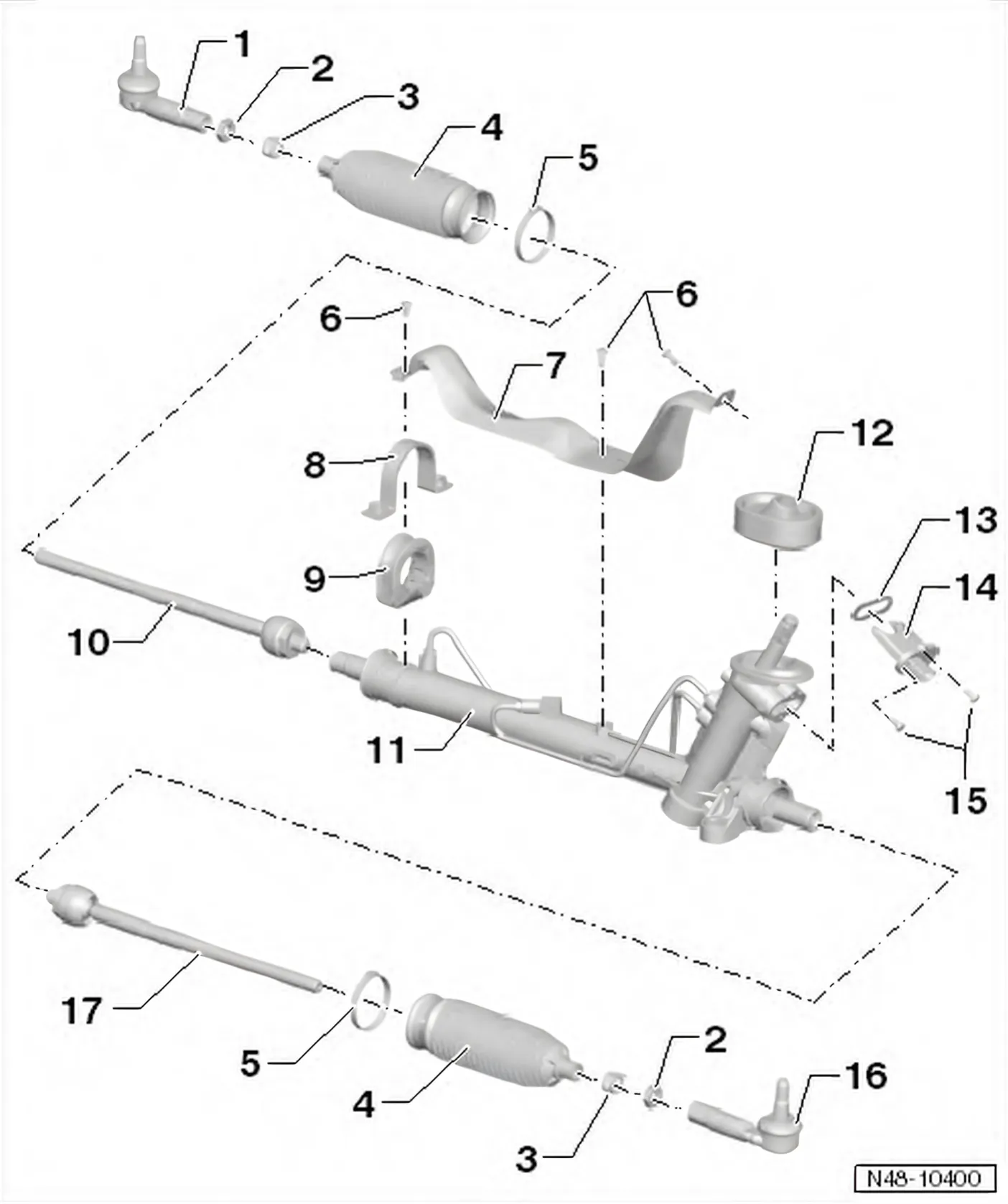

6R 2009–2014

• 1 Prawa końcówka drążka kierowniczego
  • Oznaczenie „C”
  • GTI i R WRC: oznaczenie „A”
  • Przyporządkowanie ⇒ Elektroniczny katalog części „ETKA”
  • Sprawdzanie: ⇒ 5.4 Sprawdzanie luzu, mocowania i osłon końcówek drążków kierowniczych
  • Wyciskanie z ramienia zwrotnicy ⇒ 4.2 Demontaż i montaż przekładni kierowniczej ze wspomaganiem, kierownica po lewej stronie
  • Położenie montażowe ⇒ 5.6 Przyporządkowanie końcówek drążków kierowniczych
  • Położenie montażowe (GTI i R WRC) ⇒ 5.7 Przyporządkowanie końcówek drążków kierowniczych dla GTI i R WRC
• 2 Nakrętka
  • 50 Nm
  • 70 Nm (tylko GTI i R WRC)
• 3 Klips
• 4 Osłona przegubu
  • Po ustawieniu zbieżności nie może być skręcona.
  • Do wymiany zdemontować przekładnię kierowniczą.
• 5 Klips
  • Wymienić
  • Zaciskanie ⇒ 5.5 Sprawdzanie i regulacja długości lewego drążka kierowniczego
• 6 Śruba
  • 8 Nm
• 7 Osłona termiczna
  • Przyporządkowanie ⇒ Elektroniczny katalog części „ETKA”
• 8 Opaska z nakrętkami
  • Wymienić, jeśli gwint jest uszkodzony
• 9 Mocowanie gumowe
• 10 Prawy drążek kierowniczy
  • 80 Nm
  • Demontaż i montaż ⇒ 5.3 Demontaż i montaż drążka kierowniczego
  • Części zamienne są dostarczane wstępnie wyregulowane.
  • Ustawianie zbieżności ⇒ 5 Sprawdzanie geometrii kół.
• 11 Przekładnia kierownicza ze wspomaganiem
  • Przyporządkowanie ⇒ Elektroniczny katalog części „ETKA”
  • Demontaż i montaż ⇒ 4.2 Demontaż i montaż przekładni kierowniczej ze wspomaganiem, kierownica po lewej stronie
• 12 Uszczelka
  • Przyporządkowanie ⇒ Elektroniczny katalog części „ETKA”
• 13 Uszczelka
  • Przyporządkowanie ⇒ Elektroniczny katalog części „ETKA”
• 14 Czujnik wspomagania kierownicy – G250-
  • Demontaż i montaż ⇒ 4.3 Demontaż i montaż czujnika wspomagania kierownicy – G250-, kierownica po lewej stronie
  • Można sprawdzić testerem diagnostycznym pojazdu ⇒ tester diagnostyczny pojazdu.
  • Przyporządkowanie ⇒ Elektroniczny katalog części „ETKA”
• 15 Śruba
  • 6 Nm
  • Przyporządkowanie ⇒ Elektroniczny katalog części „ETKA”
• 16 Lewa końcówka drążka kierowniczego
  • Oznaczenie „D”
  • GTI i R WRC: oznaczenie „B”
  • Przyporządkowanie ⇒ Elektroniczny katalog części „ETKA”
  • Sprawdzanie: ⇒ 5.4 Sprawdzanie luzu, mocowania i osłon końcówek drążków kierowniczych
  • Wyciskanie z ramienia zwrotnicy ⇒ 4.2 Demontaż i montaż przekładni kierowniczej ze wspomaganiem, kierownica po lewej stronie
  • Położenie montażowe ⇒ 5.6 Przyporządkowanie końcówek drążków kierowniczych
  • Położenie montażowe (GTI i R WRC) ⇒ 5.7 Przyporządkowanie końcówek drążków kierowniczych dla GTI i R WRC
• 17 Lewy drążek kierowniczy
  • 80 Nm
  • Demontaż i montaż ⇒ 5.3 Demontaż i montaż drążka kierowniczego
  • Części zamienne są dostarczane wstępnie wyregulowane.
  • Sprawdzanie długości i regulacja ⇒ 5.5 Sprawdzanie i regulacja długości lewego drążka kierowniczego

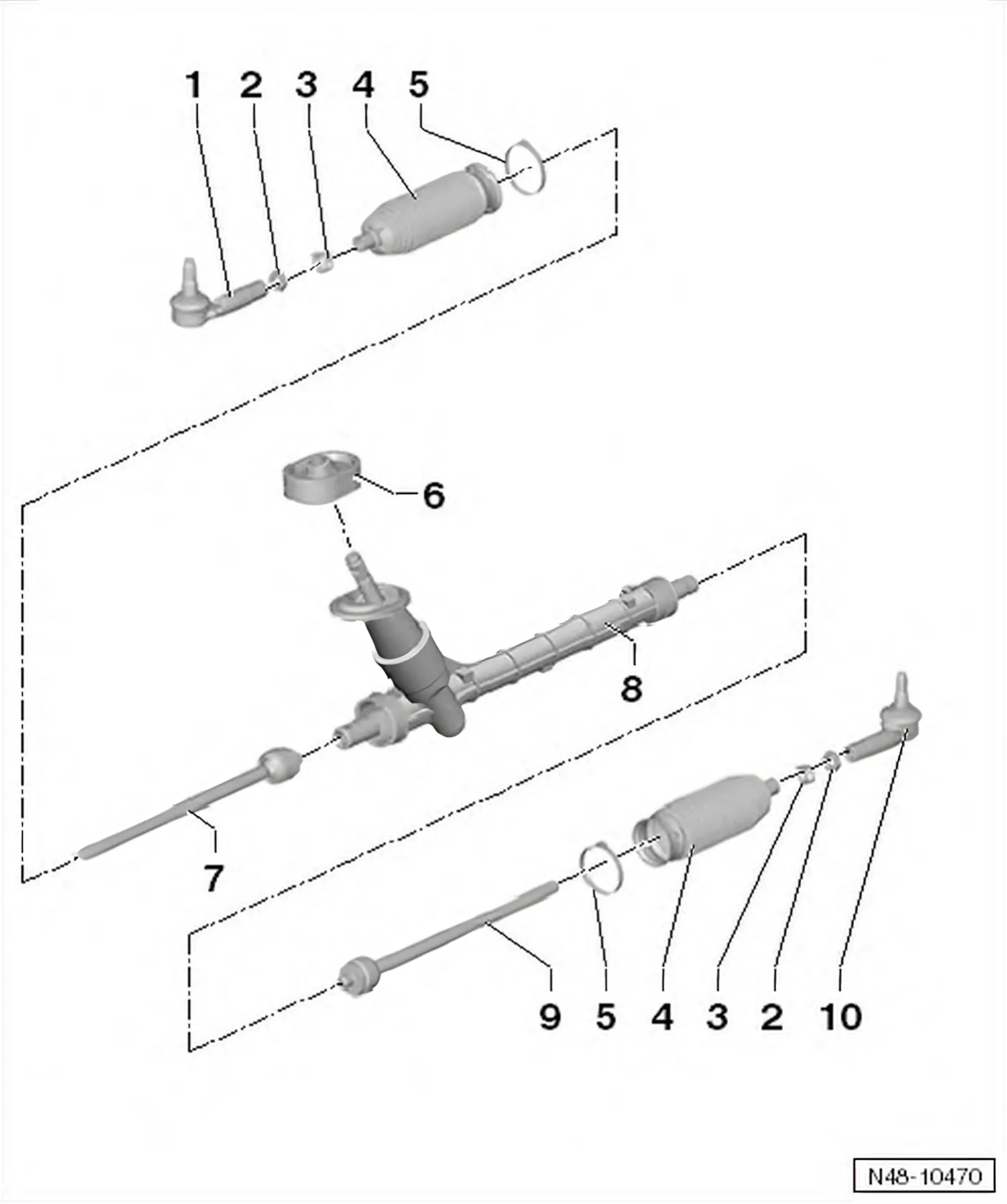

6C 2014–2017

• 1 Prawa końcówka drążka kierowniczego
  • Oznaczenie „D” ⇒ 3.4 Demontaż i montaż drążka kierowniczego
  • Demontaż i montaż ⇒ 3.5 Demontaż i montaż końcówki drążka kierowniczego
  • Sprawdzanie ⇒ 3.3 Naprawa przekładni kierowniczej (maglownicy)
  • Położenie montażowe ⇒ 3.5 Demontaż i montaż końcówki drążka kierowniczego
• 2 Nakrętka
  • 70 Nm
• 3 Klips
• 4 Osłona przegubu
  • Po ustawieniu zbieżności nie może być skręcona.
  • Do wymiany zdemontować przekładnię kierowniczą.
• 5 Klips
  • Wymienić
  • Zaciskanie ⇒ 3.4 Demontaż i montaż drążka kierowniczego
• 6 Uszczelka
  • Przyporządkowanie ⇒ Elektroniczny katalog części „ETKA”
• 7 Prawy drążek kierowniczy
  • Demontaż i montaż ⇒ 3.4 Demontaż i montaż drążka kierowniczego
  • 80 Nm
• 8 Przekładnia kierownicza (maglownica)
  • Przyporządkowanie ⇒ Elektroniczny katalog części „ETKA”
  • Demontaż i montaż ⇒ 3.2 Demontaż i montaż przekładni kierowniczej (maglownicy)
• 9 Lewy drążek kierowniczy
  • Demontaż i montaż ⇒ 3.4 Demontaż i montaż drążka kierowniczego
  • 80 Nm
• 10 Lewa końcówka drążka kierowniczego
  • Oznaczenie „C” ⇒ 3.4 Demontaż i montaż drążka kierowniczego
  • Demontaż i montaż ⇒ 3.5 Demontaż i montaż końcówki drążka kierowniczego
  • Sprawdzanie ⇒ 3.3 Naprawa przekładni kierowniczej (maglownicy)
  • Położenie montażowe ⇒ 3.5 Demontaż i montaż końcówki drążka kierowniczego

Sprawdzanie luzu, mocowania i osłon końcówek drążków kierowniczych

• Sprawdzić luz, poruszając drążkami kierowniczymi i kołami przy podniesionym pojeździe (koła wiszą swobodnie). Luz: bez luzu
• Sprawdzić zamocowanie.
• Sprawdzić, czy osłony nie są uszkodzone i czy są prawidłowo osadzone.
