Spojler dachowy 6R0071646GRU

Instrukcja montażu spojlera dachowego (na krawędzi klapy tylnej) w Volkswagenie Polo od 2009 roku: przymiarka, lakierowanie, klejenie i czasy schnięcia.

Spojler dachowy

Numer części:
6R0 071 646 GRU
Pojazd:
Polo 2009– (6R)

Przed rozpoczęciem montażu należy dokładnie zapoznać się z instrukcją montażu.

Zalecamy, aby montaż został przeprowadzony przez wyspecjalizowany warsztat.

Zalecenie: Element karoserii jest precyzyjnie wykonany i wstępnie zagruntowany. Niemniej jednak przed malowaniem należy przeprowadzić przymiarkę zgodnie z niniejszą instrukcją montażu. Zaleca się, aby montaż był wykonywany przez dwie osoby.

Uwaga: Powierzchnie klejone nie mogą być pomalowane, należy je utrzymywać w stanie wolnym od farby i aerozoli malarskich.

Uwaga: Zestaw klejowy nie wchodzi w skład dostawy. Należy go zamówić osobno. Zgodnie z przepisami TÜV i ABE nie dopuszcza się stosowania żadnego innego rodzaju kleju. Zestaw klejowy składa się ze środka czyszczącego, środka wiążącego oraz kleju P1 i jest dostępny pod numerem katalogowym 000 071 785 A.

Zakres dostawy

Zakres dostawy: spojler (1), folia ochronna lakieru (2), instrukcje i wyciąg z homologacji (7–10); zestaw do klejenia (3–6) zamawia się osobno
Zakres dostawy: spojler (1), folia ochronna lakieru (2), instrukcje i wyciąg z homologacji (7–10); zestaw do klejenia (3–6) zamawia się osobno

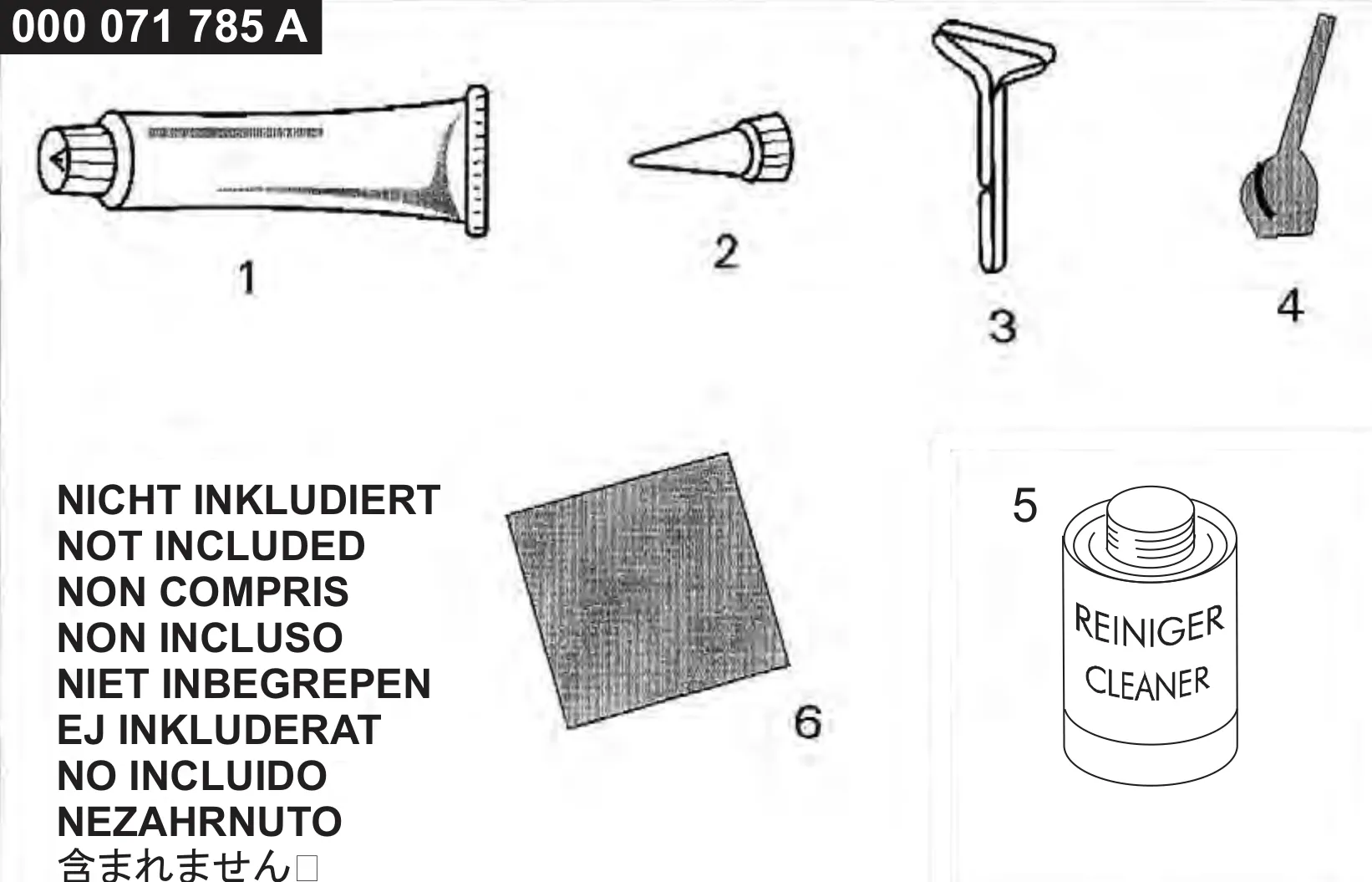

Zestaw do klejenia i czyszczenia Elch 000 071 785 A (nie wchodzi w zestaw): klej PU 40/80 ml (1), końcówka (2), wyciskacz (3), szpachelka (4), środek czyszczący (5), papier ścierny (6)
Zestaw do klejenia i czyszczenia Elch 000 071 785 A (nie wchodzi w zestaw): klej PU 40/80 ml (1), końcówka (2), wyciskacz (3), szpachelka (4), środek czyszczący (5), papier ścierny (6)

Lakierowanie

Należy przygotować i pomalować element zgodnie z instrukcją konserwacji i napraw Volkswagena „Lakierowanie elementów zagruntowanych”. Należy upewnić się, że element jest przechowywany w sposób zapobiegający wypaczeniu się podczas całej fazy lakierowania i schnięcia!

Próbne dopasowanie

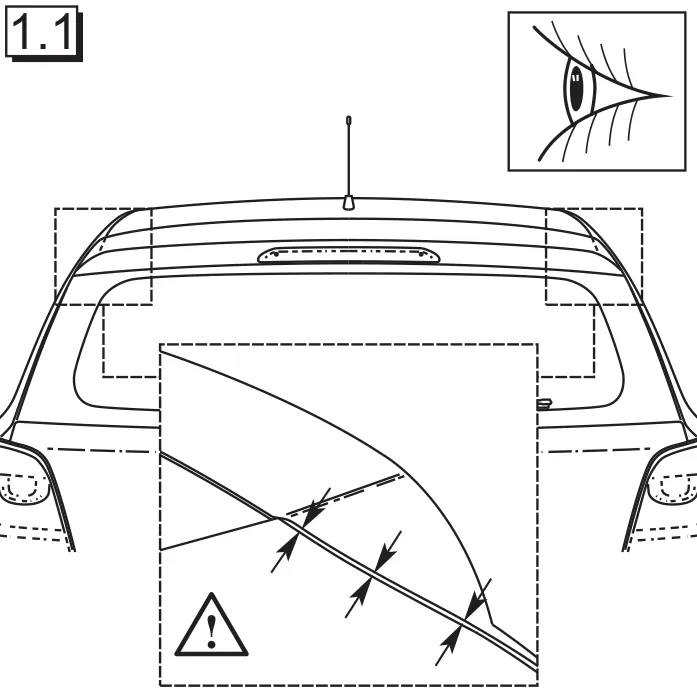

1.1 Sprawdź szczelinę między spojlerem a klapą
1.1 Sprawdź szczelinę między spojlerem a klapą

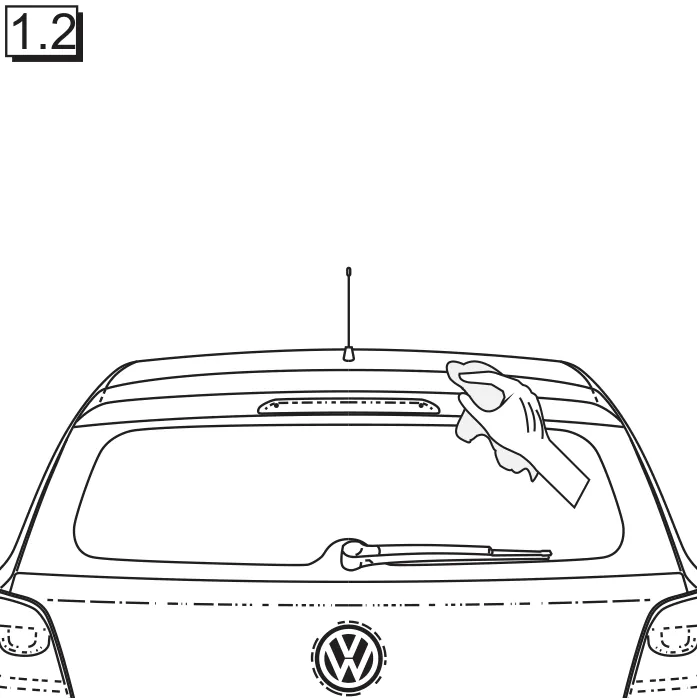

1.2 Oczyść klapę w miejscu przyklejenia spojlera
1.2 Oczyść klapę w miejscu przyklejenia spojlera

1.1 Uwaga: Należy upewnić się, że konstrukcja połączenia (szczelina) jest prawidłowa! W razie potrzeby wyregulować klapę bagażnika (patrz instrukcja warsztatowa).

1.2 Dokładnie oczyścić klapę bagażnika w obszarze montażu spojlera dachowego (1).

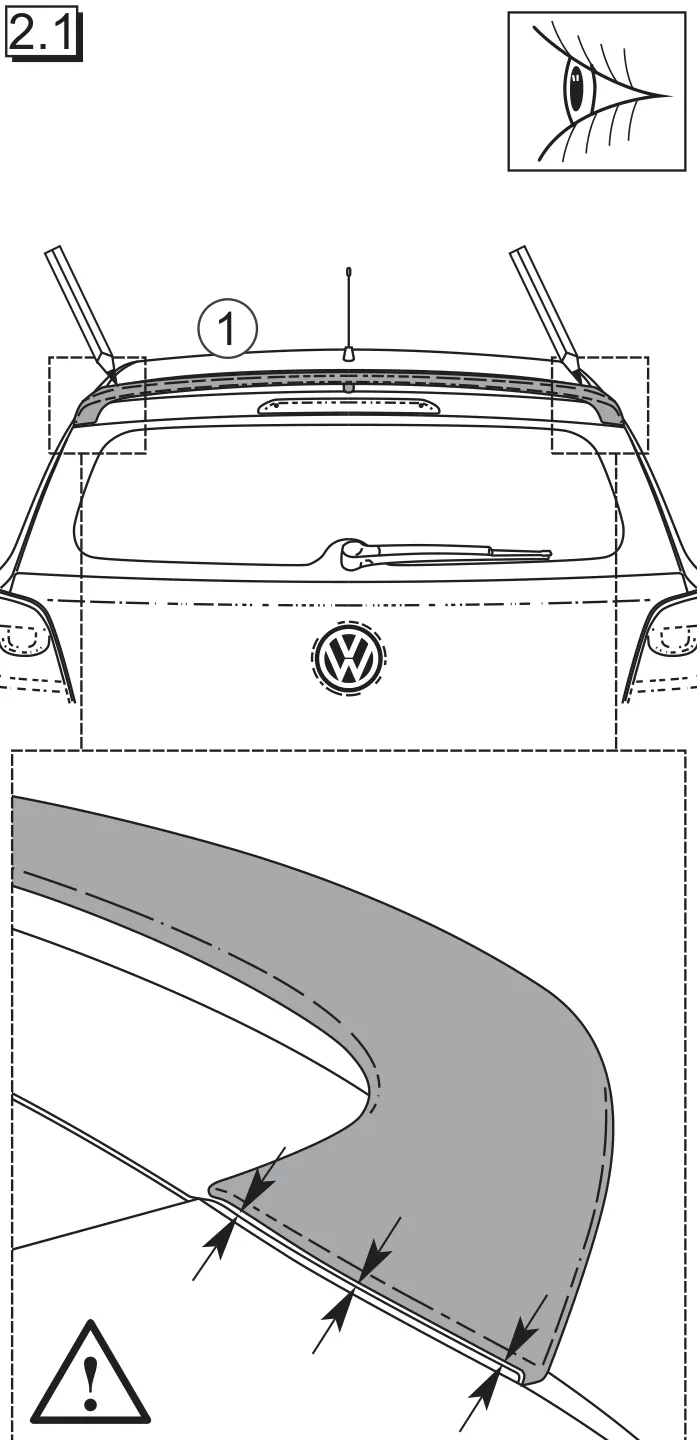

2.1 Przyłóż spojler, sprawdź dopasowanie i zaznacz punkty przylegania
2.1 Przyłóż spojler, sprawdź dopasowanie i zaznacz punkty przylegania

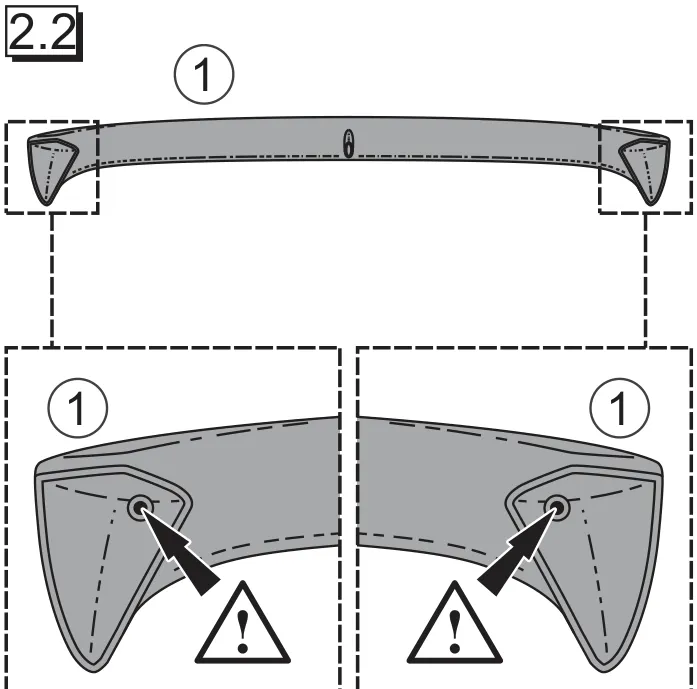

2.2 Nakrętki piankowe podtrzymują spojler tylko podczas lakierowania
2.2 Nakrętki piankowe podtrzymują spojler tylko podczas lakierowania

2.1 Ustaw niepomalowany spojler dachowy (1) w odpowiedniej pozycji, sprawdź dopasowanie i zaznacz punkty styku za pomocą odpowiednich środków. Ponownie sprawdź dokładne położenie oznaczeń, ponownie zakładając spojler dachowy (1). Następnie zdejmij ponownie spojler dachowy (1) i pomaluj go zgodnie z instrukcją malowania (8).

2.2 UWAGA: Nakrętki z pianki służą wyłącznie do podtrzymywania spojlera podczas malowania.

Montaż

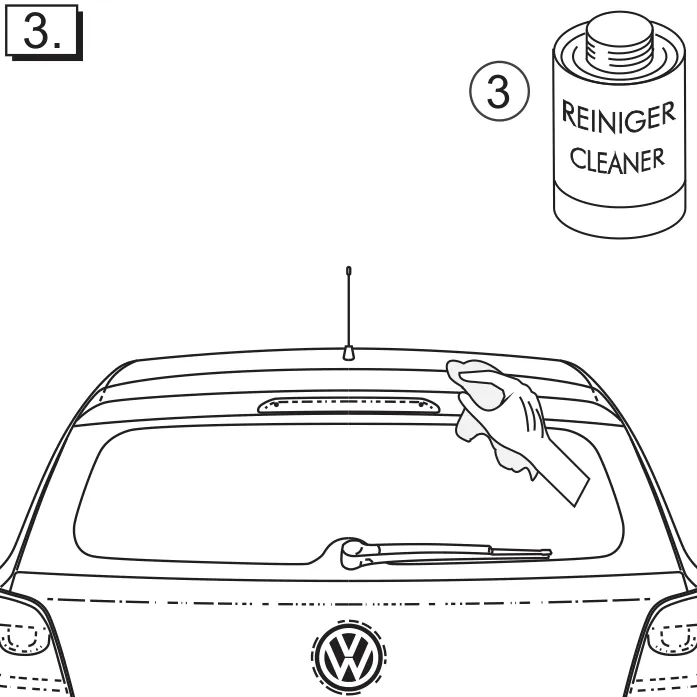

3. Ponownie oczyść klapę środkiem czyszczącym (3)
3. Ponownie oczyść klapę środkiem czyszczącym (3)

3. Ponownie dokładnie wyczyść klapę bagażnika w miejscu montażu spojlera dachowego (1) za pomocą środka czyszczącego (3).

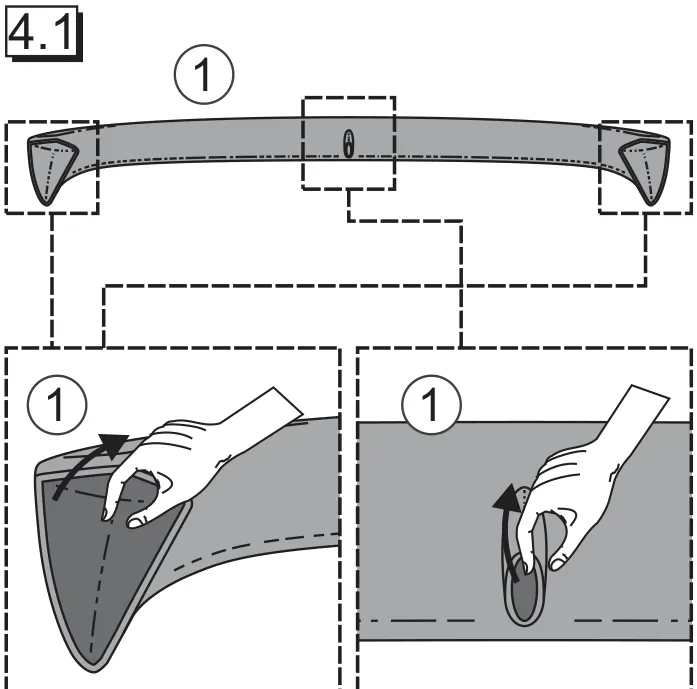

4.1 Zdejmij taśmę ochronną
4.1 Zdejmij taśmę ochronną
4.2 Zmatowij powierzchnię klejenia papierem ściernym (6)
4.2 Zmatowij powierzchnię klejenia papierem ściernym (6)

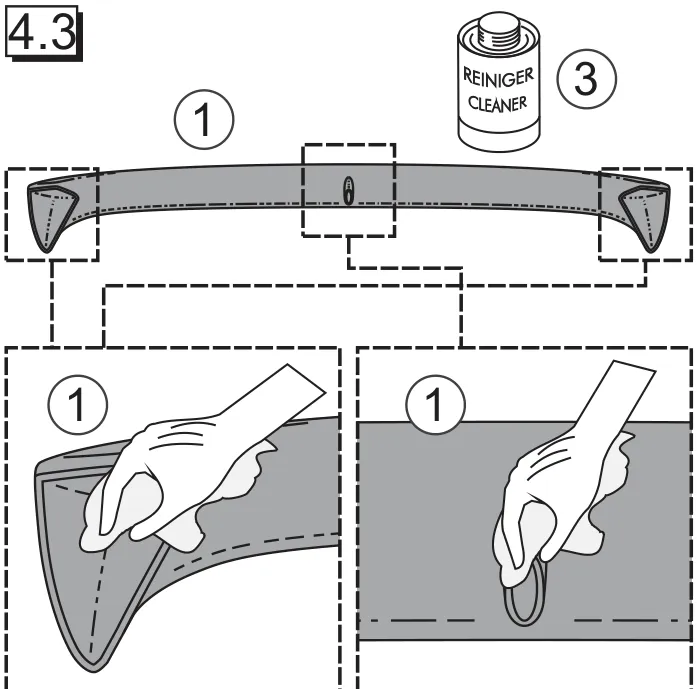

4.3 Oczyść powierzchnię klejenia środkiem czyszczącym (3)
4.3 Oczyść powierzchnię klejenia środkiem czyszczącym (3)

4.1 Usunąć taśmę maskującą.

4.2 Zszorstkować spojler dachowy (1) w obszarze przylegania papierem ściernym (6) i dokładnie usunąć wszelkie pozostałości farby.

4.3 Następnie dokładnie oczyść obszar przylegania za pomocą środka czyszczącego (3).

Uwaga: Należy ściśle przestrzegać instrukcji dotyczących kleju (7).

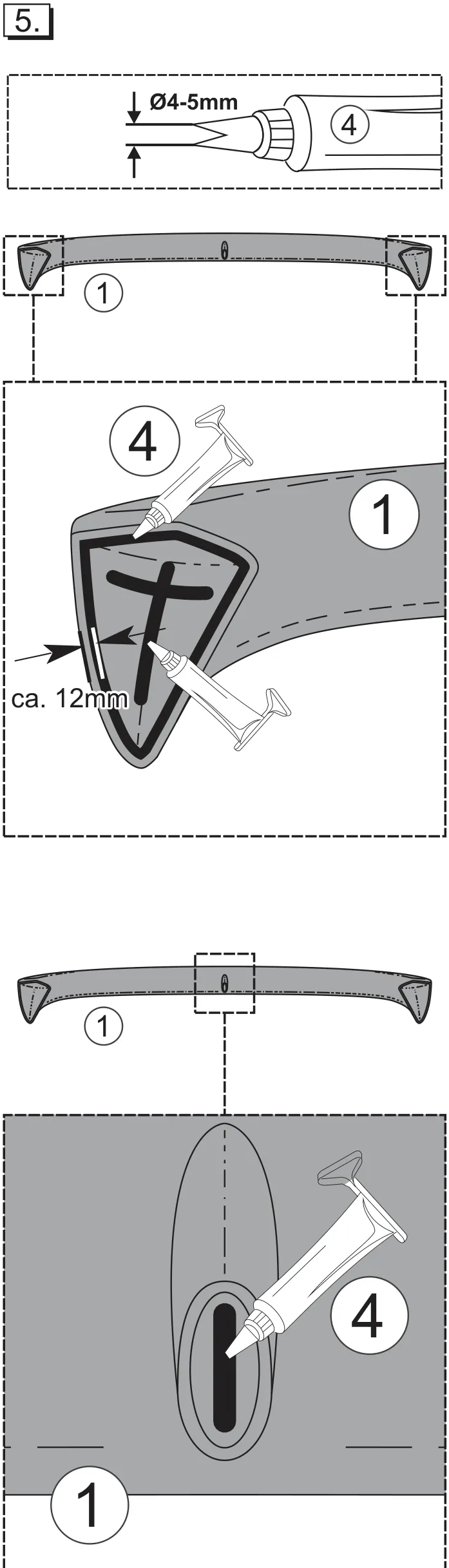

5. Nałóż klej (4) równym ściegiem o średnicy ok. 5 mm
5. Nałóż klej (4) równym ściegiem o średnicy ok. 5 mm

5. Nałóż równomierną warstwę kleju (4) (o średnicy ok. 5 mm) zgodnie z rysunkiem.

Uwaga: Należy ściśle przestrzegać instrukcji dotyczących kleju (7).

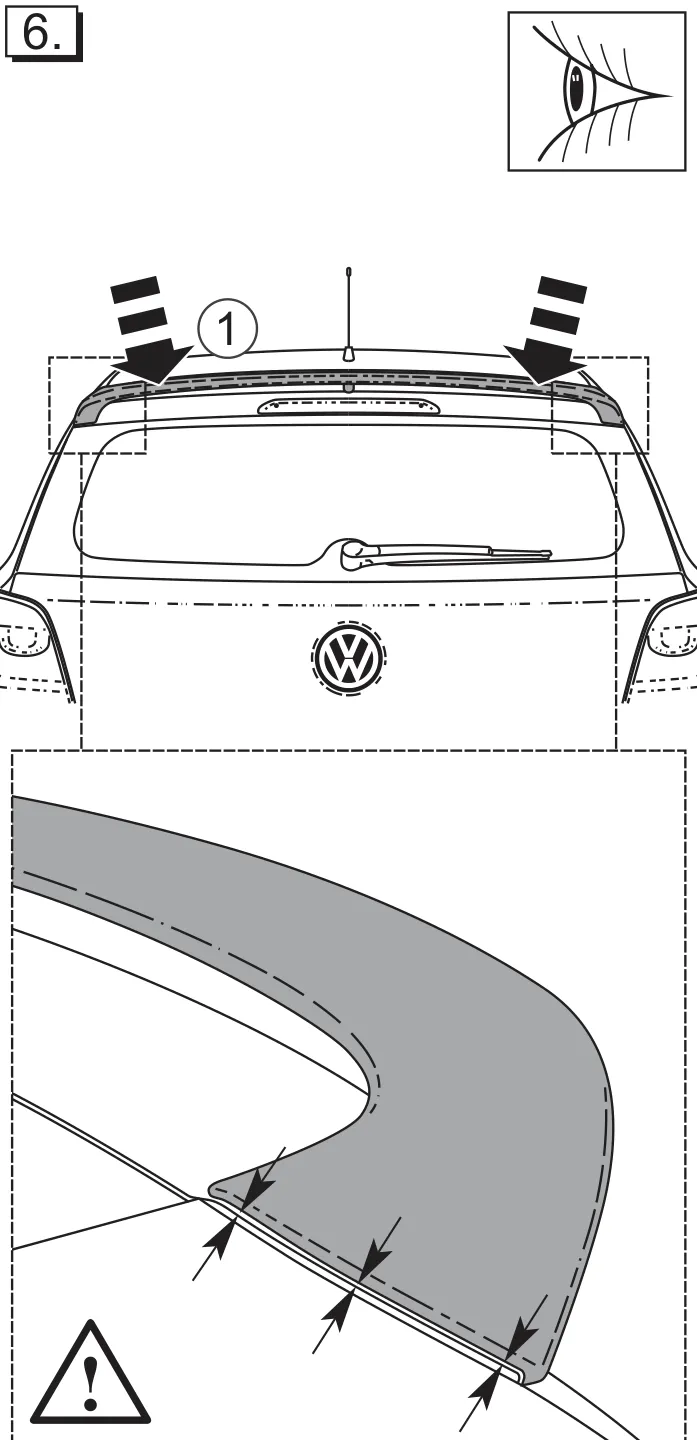

6. Ułóż spojler według oznaczeń, wyrównaj i dociśnij
6. Ułóż spojler według oznaczeń, wyrównaj i dociśnij

6. Umieść spojler dachowy (1) na klapie bagażnika zgodnie z oznaczeniami, wyrównaj i dociśnij do miejsca montażu.

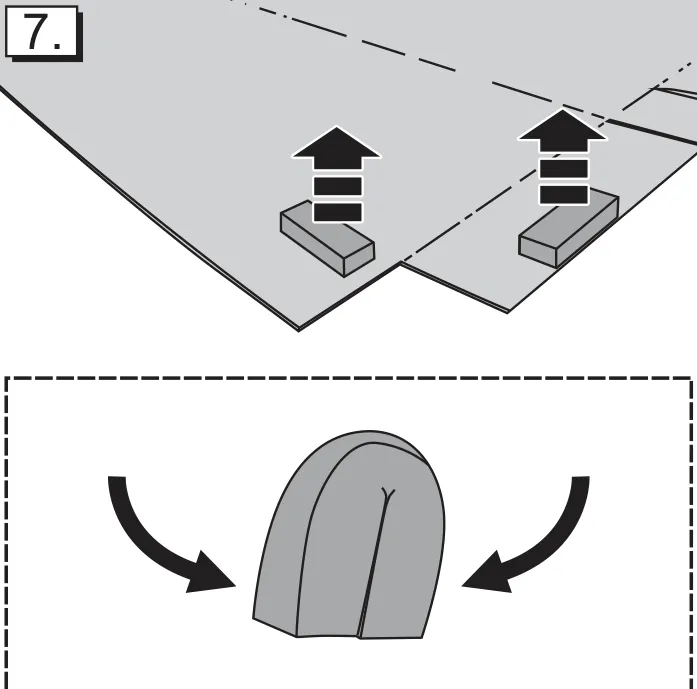

7. Złóż dwa klocki piankowe z opakowania
7. Złóż dwa klocki piankowe z opakowania

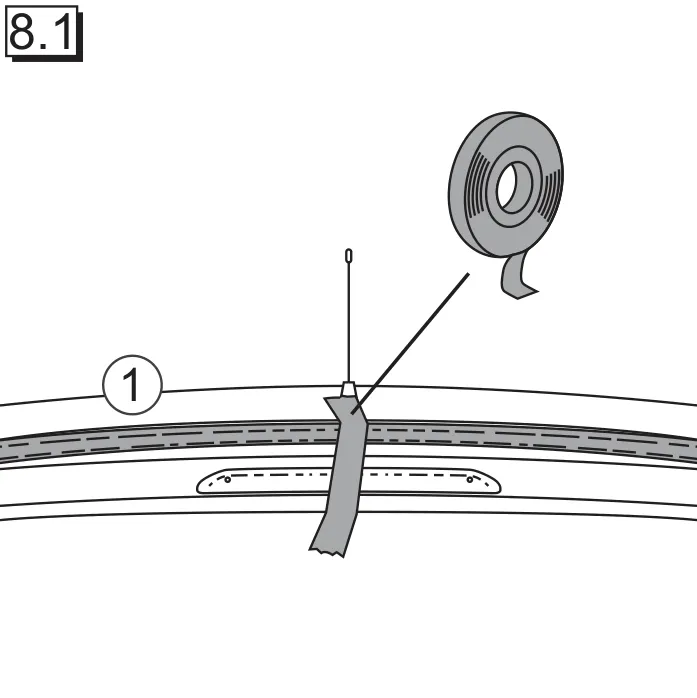

8.1 Przymocuj środek spojlera taśmą klejącą
8.1 Przymocuj środek spojlera taśmą klejącą

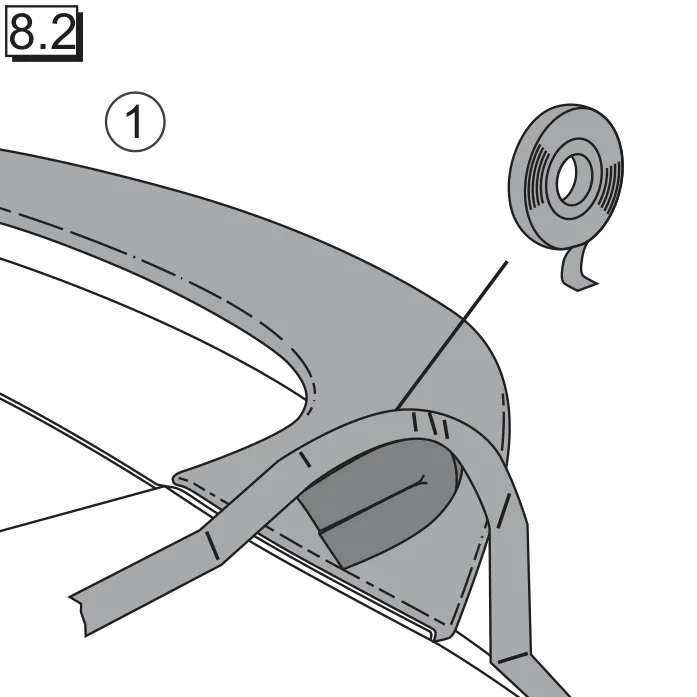

8.2 Dociśnij spojler taśmą i klockiem piankowym
8.2 Dociśnij spojler taśmą i klockiem piankowym
  1. Wyjmij 2 podkładki piankowe z opakowania i złóż je razem, tak jak pokazano na rysunku.

8.1 Przymocować spojler dachowy (1) w środkowej części za pomocą taśmy klejącej.

8.2 Dociśnij i zamocuj spojler dachowy (1) za pomocą taśmy klejącej i podkładki piankowej, tak jak pokazano na rysunku.

Uwaga: Należy ściśle przestrzegać instrukcji dotyczących klejenia (7).

Uwaga: Wszelkie pozostałości kleju należy natychmiast usunąć za pomocą szpatułki (5) i środka czyszczącego (3)!

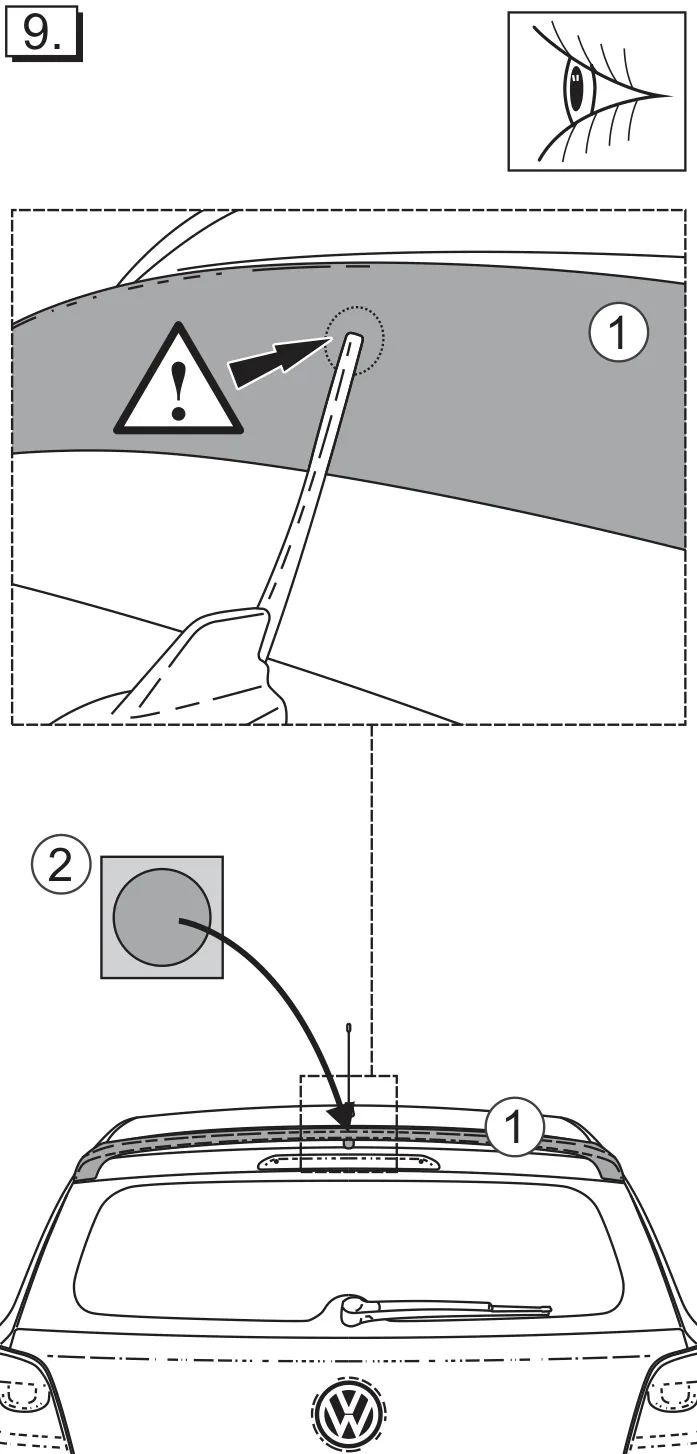

9. Naklej folię ochronną (2) na spojler w miejscu anteny dachowej
9. Naklej folię ochronną (2) na spojler w miejscu anteny dachowej
  1. Ostrzeżenie: Ostrożnie otwórz klapę bagażnika, aby znaleźć właściwe położenie folii ochronnej lakieru (2) w okolicy anteny dachowej. Po ustaleniu właściwego położenia przymocuj folię ochronną lakieru (2) do spojlera krawędzi dachowej (1).

Czasy utwardzania

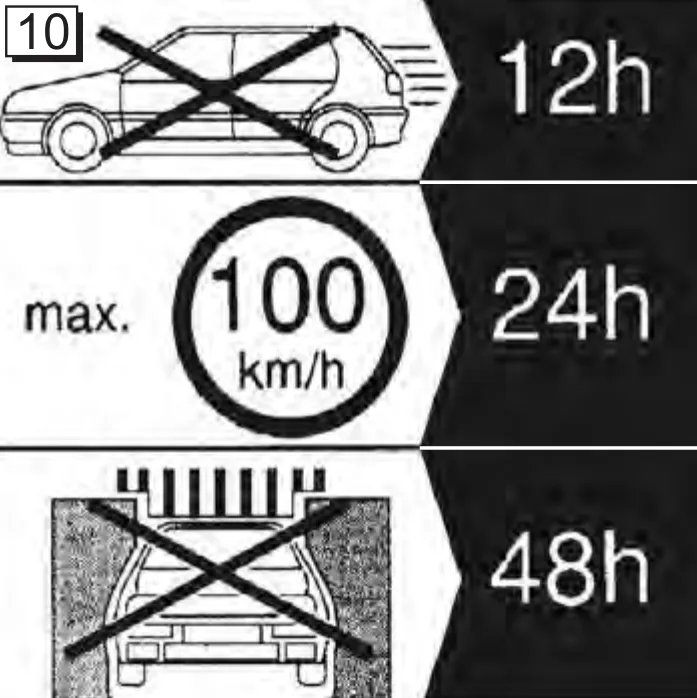

10. Taśmę zdejmij po ok. 12 h, nie obciążaj spojlera przez 24 h, nie myj auta przez 48 h
10. Taśmę zdejmij po ok. 12 h, nie obciążaj spojlera przez 24 h, nie myj auta przez 48 h

10. Uwaga:

  • Nie należy usuwać taśmy klejącej przed upływem około 12 godzin.
  • Przez 24 godziny nie wolno obciążać mechanicznie elementu karoserii.
  • Nie myć przez 48 godzin.
