Uchwyt na narty i snowboard 1T0071129

Szanowny Kliencie,

Dziękujemy za wybór oryginalnych akcesoriów marki Volkswagen.

Należy ściśle przestrzegać kroków opisanych w niniejszej instrukcji montażu oraz wskazówek dotyczących bezpieczeństwa.

Nie ponosimy odpowiedzialności za szkody wynikające z nieprzestrzegania niniejszej instrukcji i wskazówek dotyczących bezpieczeństwa.

Informacje dotyczące bezpieczeństwa:

Zakres dostawy

Wstępny montaż

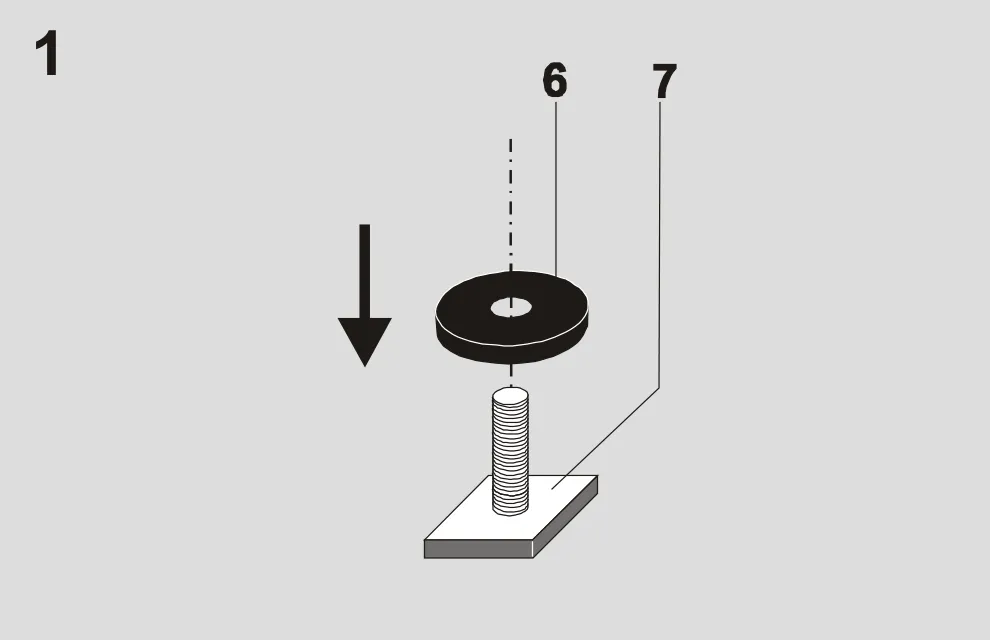

Nasunąć plastikową podkładkę (6) na gwint śruby T (7).

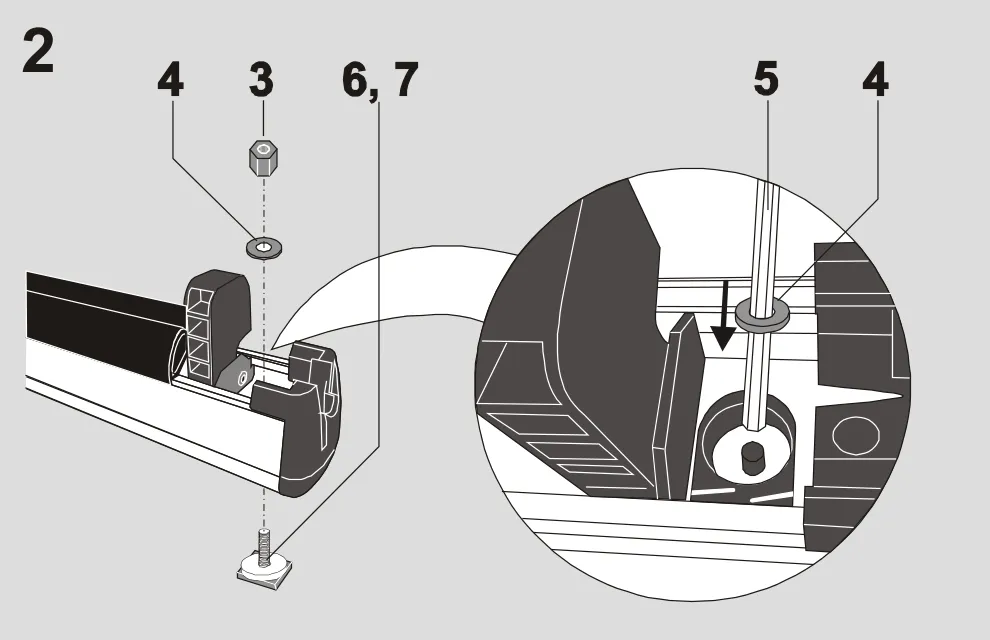

Przednia śruba T Odblokować uchwyt na narty i snowboard (1) za pomocą klucza (2) i otworzyć. Włóż śrubę T (7) od spodu do uchwytu na narty i snowboard (1). Załóż podkładkę sprężynową (4) i lekko dokręć nakrętkę imbusową (3) do śruby T (7) za pomocą klucza imbusowego (5).

Tylna śruba T Przy otwartym uchwycie na narty i snowboard (1) przesuń zatrzask A w prawo. Wyciągnąć górną część uchwytu na narty i snowboard (1). Włożyć śrubę T (7) od spodu do uchwytu na narty i snowboard (1), założyć podkładkę sprężynową (4) i lekko dokręcić nakrętkę imbusową (3) na śrubie T (7). Wsunąć z powrotem górną część, ustawić zatrzask A w pozycji wyjściowej i zamknąć uchwyt na narty i snowboard (1).

Montaż na belkach bagażnika dachowego lub belkach nośnych

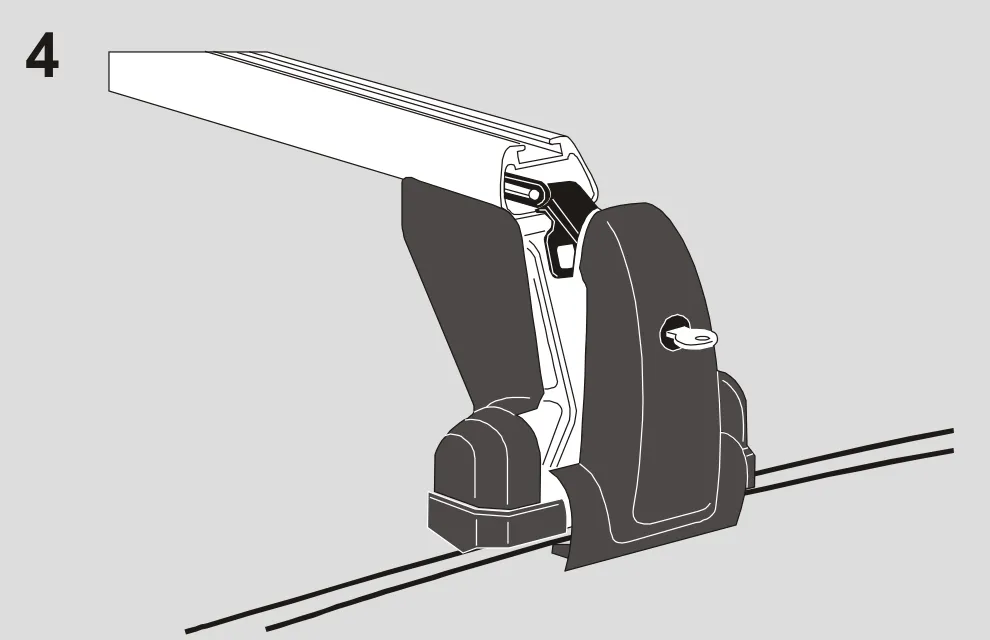

Otworzyć nasadki na belce dachowej lub belce nośnej. (patrz instrukcja montażu belki dachowej lub belki nośnej)

Włóż śrubę T (7) do rowka T w belce bagażnika dachowego lub belce nośnej. Upewnij się, że podkładka z tworzywa sztucznego (6) jest umieszczona między uchwytem na narty i snowboard a belką bagażnika dachowego lub belką nośną

Ustaw oba uchwyty na narty i snowboard (1) tak, aby nie przeszkadzały w otwieraniu i zamykaniu nasadki osłonowej belki bagażnika dachowego lub belki nośnej. Otwórz uchwyt na narty i snowboard (1).

Dokręć przednią nakrętkę imbusową (3) za pomocą klucza imbusowego (5).

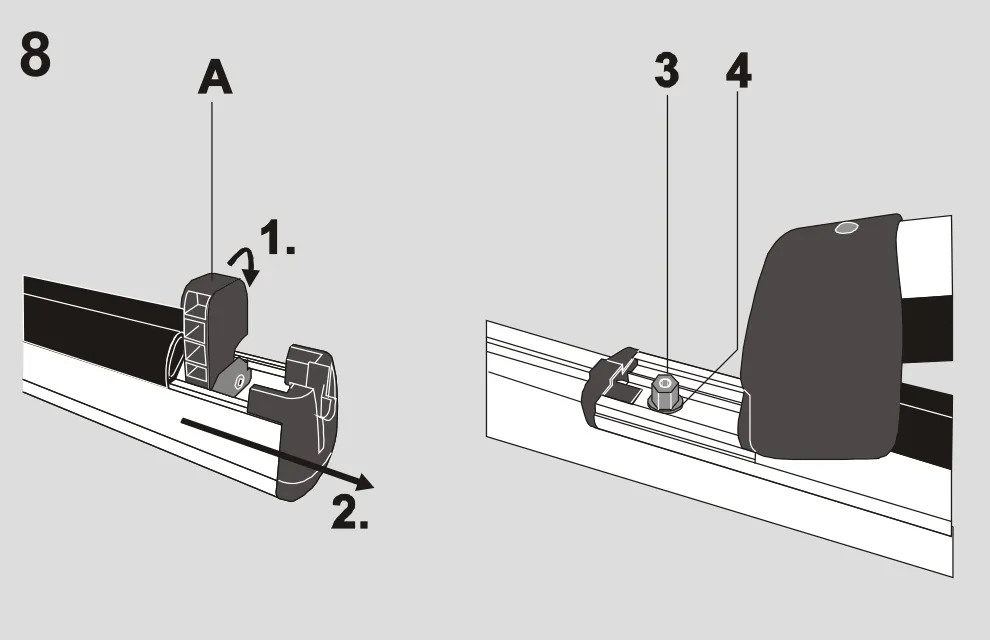

Przesuń zatrzask A w prawo. Wyciągnij górną część uchwytu na narty i snowboard (1). Dokręć tylną nakrętkę imbusową (3) za pomocą klucza imbusowego (5). Wsuń uchwyt na narty i snowboard (1) z powrotem, ustaw zatrzask A w pozycji wyjściowej i zamknij uchwyt na narty i snowboard.

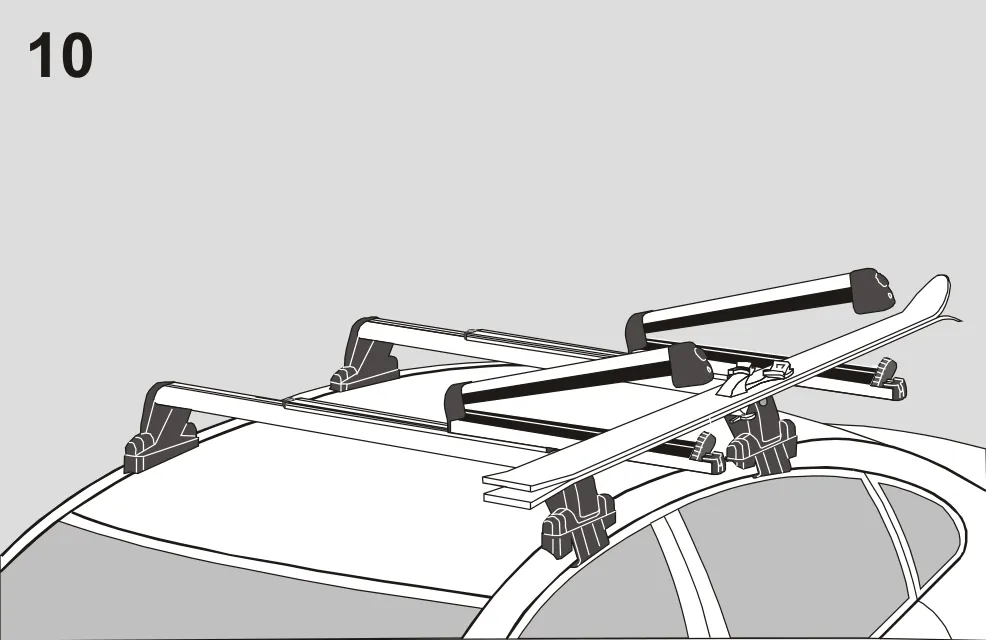

Załadunek i rozładunek

Otworzyć uchwyt na narty i snowboard (1), przesunąć zatrzask A w prawo i wyciągnąć uchwyt na narty i snowboard (1).

Ostrożnie umieść narty i/lub deski snowboardowe w otwartym uchwycie na narty i snowboard (1).

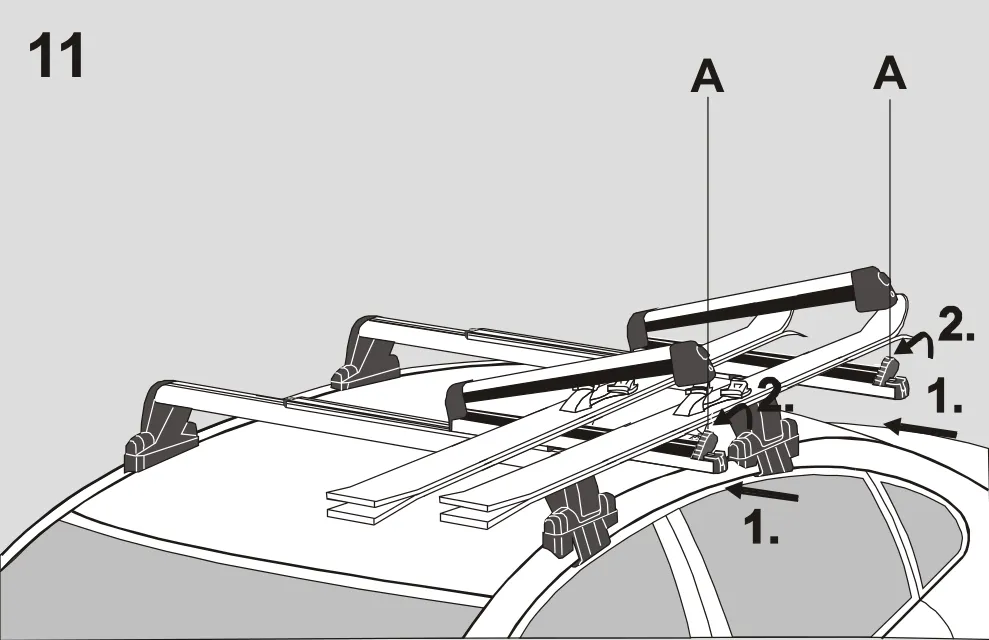

Wciśnij jednocześnie oba uchwyty na narty i snowboard (1) do tyłu i ustaw zatrzask A w pozycji wyjściowej.

Zamknij uchwyt na narty i snowboard (1) i zablokuj go kluczykiem (2).

Rozładunek uchwytu na narty i snowboard odbywa się w odwrotnej kolejności.

Uwaga dotycząca ochrony środowiska:

Często dla wygody pozostawia się na pojeździe belki bagażnika dachowego/belki nośne z mocowaniami lub bez, nawet gdy nie są używane. Zwiększony opór powietrza niepotrzebnie podnosi zużycie paliwa, dlatego należy zdjąć belki bagażnika dachowego i mocowania, gdy nie są używane.

Informacje ogólne:

Transport na dachu musi być zgodny z obowiązującym niemieckim kodeksem drogowym (StVZO) lub przepisami obowiązującymi w danym kraju.

Numer klucza:

Wpisz tutaj numer klucza, aby ułatwić jego wymianę w razie zgubienia:

FH_________________________________

Wskazówki dotyczące pielęgnacji:

Należy zawsze utrzymywać elementy mocujące w czystości i dobrym stanie, szczególnie zimą, kiedy należy usuwać z nich brud i sól.

Dane techniczne:

• Waga elementów mocujących: ok. 4,5 kg
• Maksymalne bezpieczne obciążenie: 36 kg
