Trenngitter 6R0017221
Einbauanleitung für das Trenngitter zwischen Gepäckraum und Fahrgastraum im Volkswagen Polo ab 2009.
Einbau
- Teilenummer:
- 6R0 017 221
- Fahrzeug:
- Polo 2009– (6R)
1 Allgemeines
Dieses Heft enthält wichtige Informationen und Warnungen zum Umgang mit dem Fahrzeug. Weitere Informationen, die Sie zur eigenen Sicherheit und zur Sicherheit Ihrer Mitfahrer wissen sollten, befinden sich in Ihrem Bordbuch.
Volkswagen Zubehör arbeitet ständig an der Weiterentwicklung aller Produkte. Bitte haben Sie Verständnis dafür, dass deshalb jederzeit Änderungen des Lieferumfangs in Form, Ausstattung und Technik möglich sind. Die Angaben über Lieferumfang, Aussehen und Funktionen der Produkte entsprechen dem Informationsstand zum Zeitpunkt des Redaktionsschlusses. Aus den Angaben, Abbildungen und Beschreibungen dieser Anleitung können keine Ansprüche hergeleitet werden.
2 Lieferumfang
| Stückliste | ||
|---|---|---|
| Pos. | Bezeichnung | Stück |
| 1 | Trenngitter | 1 |
| 2 | Stützstrebe rechts | 1 |
| 3 | Haltestrebe rechts | 1 |
| 4 | Sterngriffschraube M8 | 10 |
| 5 | Haltestrebe links | 1 |
| 6 | Stützstrebe links | 1 |
| 7 | Gummiauflage | 2 |
| 8 | Verzurröse | 2 |
3 Trenngitter 6R0 017 221 einbauen
Benötigte Spezialwerkzeuge, Prüf- und Meßgeräte sowie Hilfsmittel
- Messer
- Bandmaß
- Säge
- Lackstift
- Schleifpapier
- Nehmen Sie die Gepäckraumabdeckung heraus.
- Bauen Sie den variablen Ladeboden, falls vorhanden, aus.
- Drücken Sie die Gummiauflage -7- in die Bohrung der linken Stützstrebe -6-.
- Schrauben Sie die Verzurröse -8- mit der Sterngriffschraube -4- an der linken Stützstrebe -6- fest.
- Bringen Sie das Trenngitter -1- in Einbauposition.
- Setzen Sie die linke Stützstrebe -6- in die Verzurröse vorne links ein -Pfeil A- und schwenken Sie sie nach vorn -Pfeil B-.
- Befestigen Sie die linke Stützstrebe -6- mit den zwei Sterngriffschrauben -4- am Trenngitter -1-.
- Setzen Sie die linke Haltestrebe -5-, von unten, an die Verzurröse hinten links und drehen Sie die linke Haltestrebe -5- -in Pfeilrichtung A-.
- Haken Sie die linke Haltestrebe -5- in die Verzurröse hinten links ein -Pfeil B-.
- Befestigen Sie die linke Haltestrebe -5- mit den zwei Sterngriffschrauben -4- an der linken Stützstrebe -6-, ziehen Sie dabei die zwei Sterngriffschrauben -4- nur leicht an.

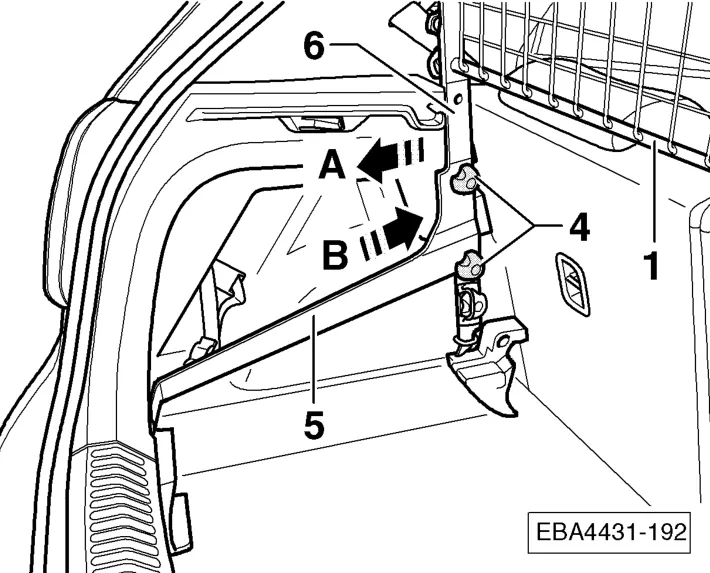

- Drücken Sie gleichzeitig die linke Stützstrebe -6- nach hinten -Pfeil A- und die linke Haltestrebe -5- nach vorn
- Pfeil B-, bis sie spielfrei in den Aufnahmen sitzen.
- Drehen Sie die zwei Sterngriffschrauben -4- fest.
- Bauen Sie den variablen Ladeboden, falls vorhanden, ein.
- Bauen Sie die Gepäckraumabdeckung ein.
Klemmt die Gepäckraumabdeckung im Bereich der Stützstreben des Trenngitters, gehen Sie wie folgt vor:

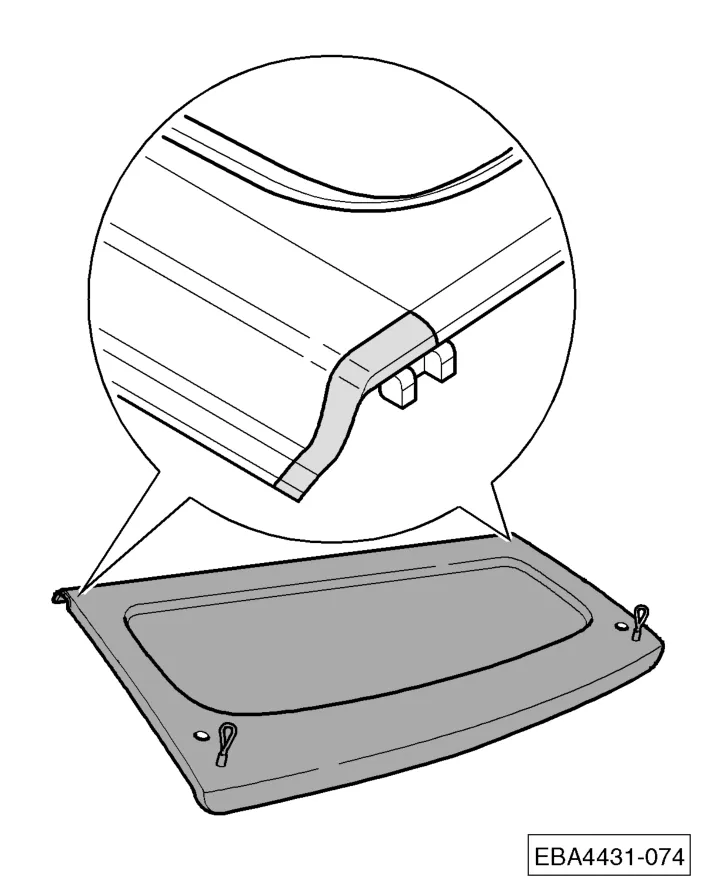

- Sägen Sie im vorderen Bereich der Gepäckraumabdeckung den angezeigten Bereich heraus.
- Begradigen Sie die Schnittkante mit einem scharfen Messer.

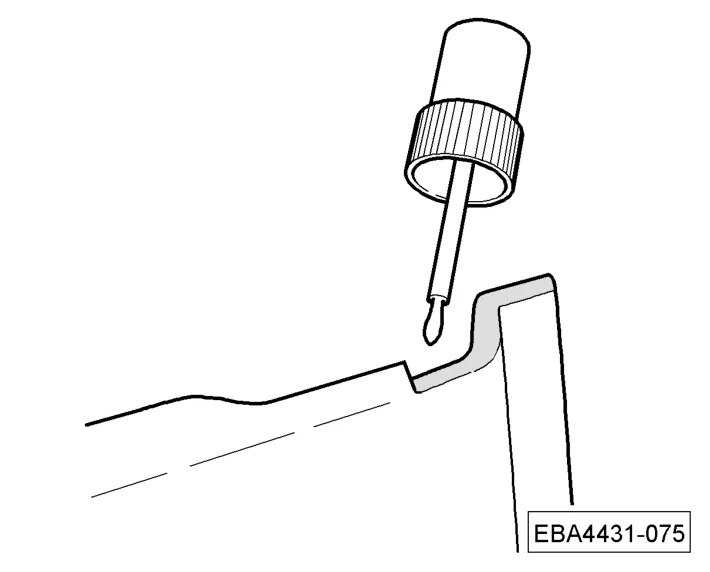

- Versiegeln Sie die Schnittkanten mit einem Lackstift.
