Schmutzfänger vorn, kurz 6R0075116

Schritt für Schritt: die kurzen vorderen Schmutzfänger am Volkswagen Polo ab 2009 montieren.

Montage

Teilenummer:
6R0 075 116
Fahrzeug:
Polo 2009– (6R)

Lieferumfang

Kurze Schmutzfänger vorn (links und rechts) mit Befestigungsmaterial
Kurze Schmutzfänger vorn (links und rechts) mit Befestigungsmaterial

Montage

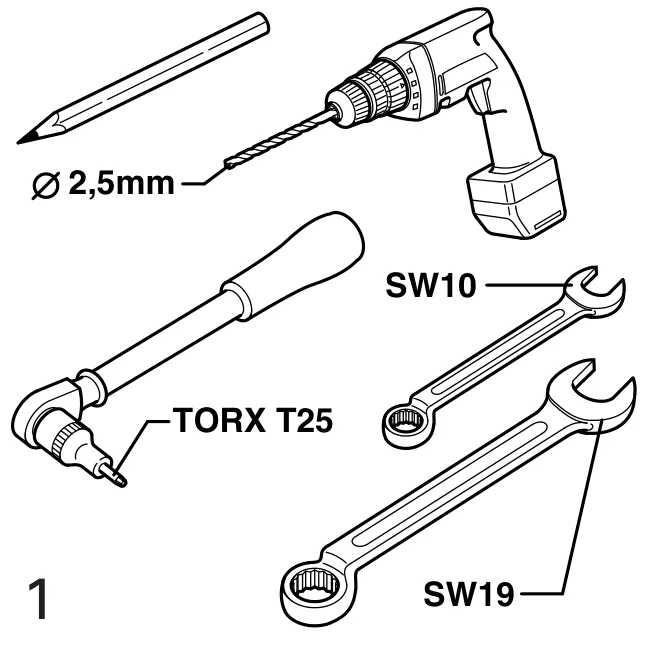

1. Werkzeug: Bleistift, Bohrmaschine mit Bohrer Ø 2,5 mm, Torx T25, Maulschlüssel SW 10 und SW 19.
1. Werkzeug: Bleistift, Bohrmaschine mit Bohrer Ø 2,5 mm, Torx T25, Maulschlüssel SW 10 und SW 19.

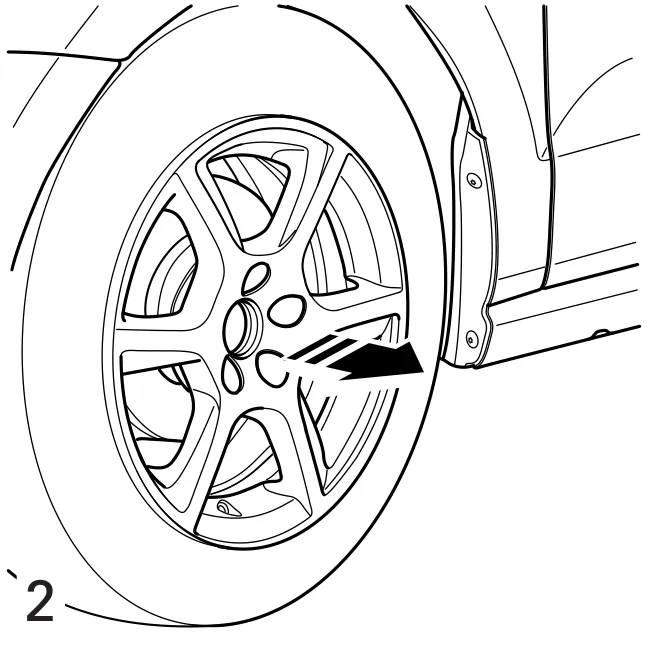

2. Das Vorderrad abnehmen.
2. Das Vorderrad abnehmen.
3. Die Schrauben (A) am Radhaus herausdrehen.
3. Die Schrauben (A) am Radhaus herausdrehen.

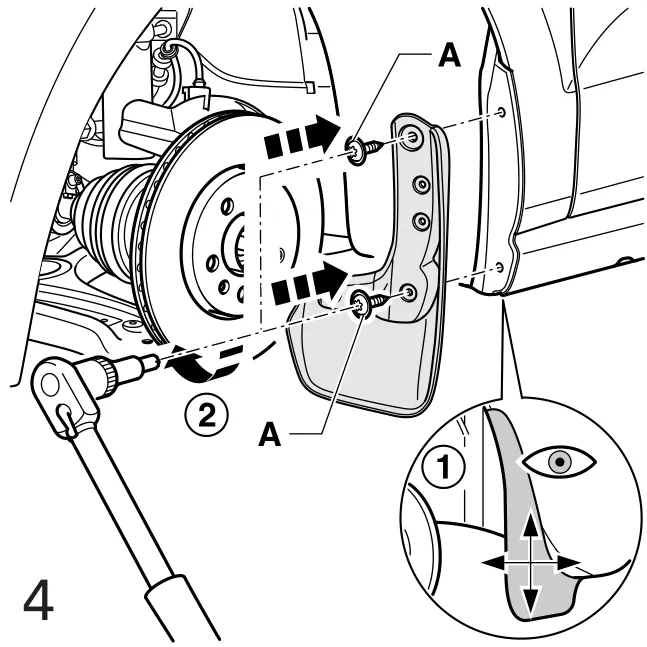

4. Den Schmutzfänger ansetzen, ausrichten (1) und mit den Schrauben (A) anschrauben (2).
4. Den Schmutzfänger ansetzen, ausrichten (1) und mit den Schrauben (A) anschrauben (2).

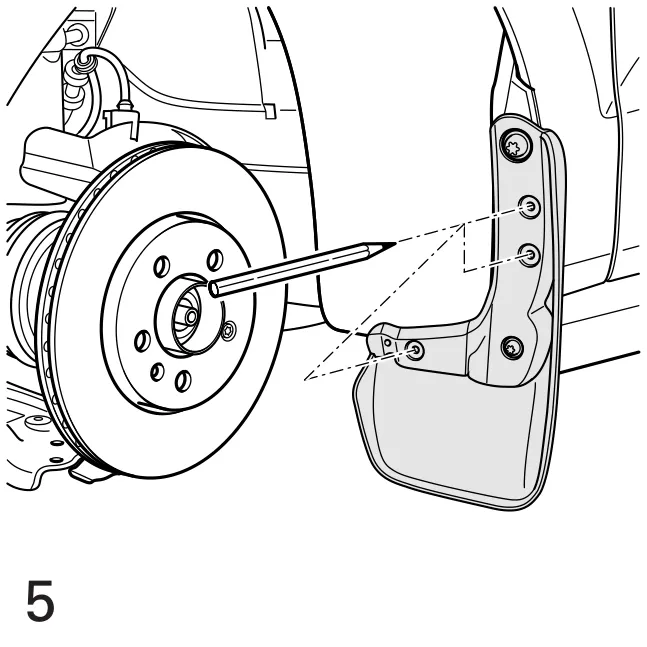

5. Die Bohrungen mit dem Bleistift durch die Löcher im Schmutzfänger anzeichnen.
5. Die Bohrungen mit dem Bleistift durch die Löcher im Schmutzfänger anzeichnen.

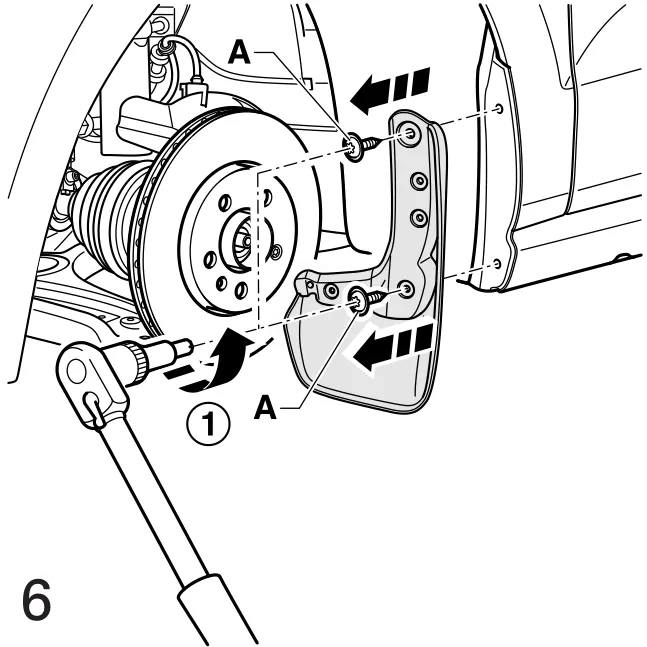

6. Die Schrauben (A) herausdrehen und den Schmutzfänger abnehmen.
6. Die Schrauben (A) herausdrehen und den Schmutzfänger abnehmen.
7. Die angezeichneten Löcher bohren.
7. Die angezeichneten Löcher bohren.

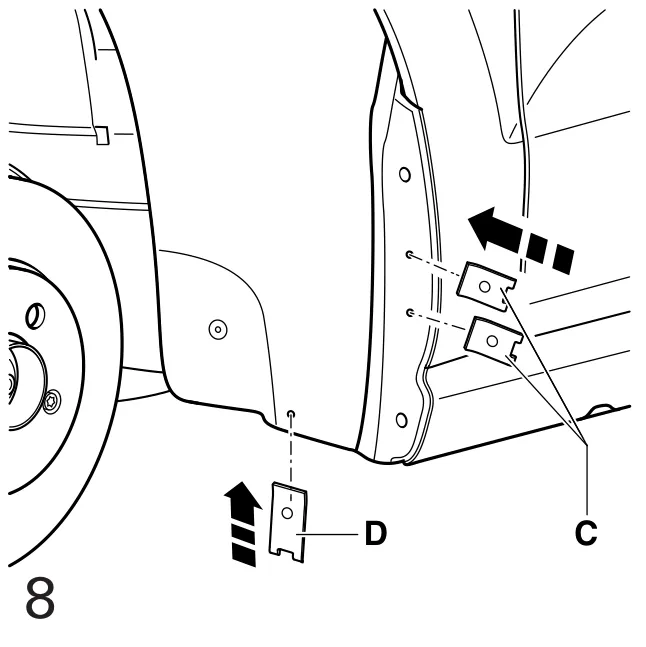

8. Die Klammern (C) und (D) auf die Bohrungen schieben.
8. Die Klammern (C) und (D) auf die Bohrungen schieben.

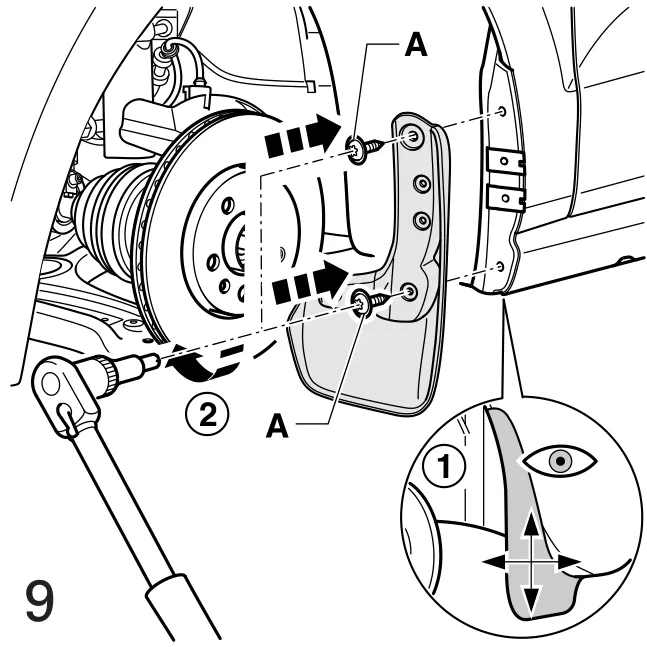

9. Den Schmutzfänger ansetzen, ausrichten (1) und mit den Schrauben (A) anschrauben (2).
9. Den Schmutzfänger ansetzen, ausrichten (1) und mit den Schrauben (A) anschrauben (2).

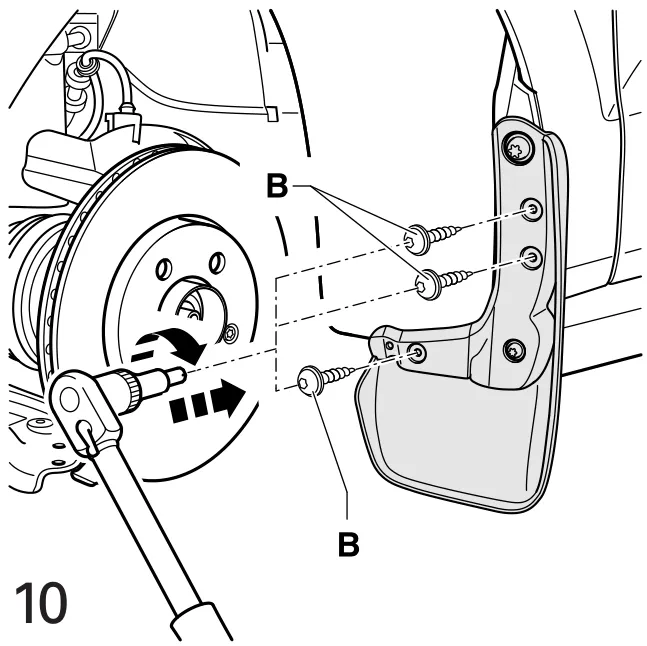

10. Den Schmutzfänger mit den Schrauben (B) anschrauben.
10. Den Schmutzfänger mit den Schrauben (B) anschrauben.
11. Das Loch durch die untere Lasche des Schmutzfängers bohren.
11. Das Loch durch die untere Lasche des Schmutzfängers bohren.

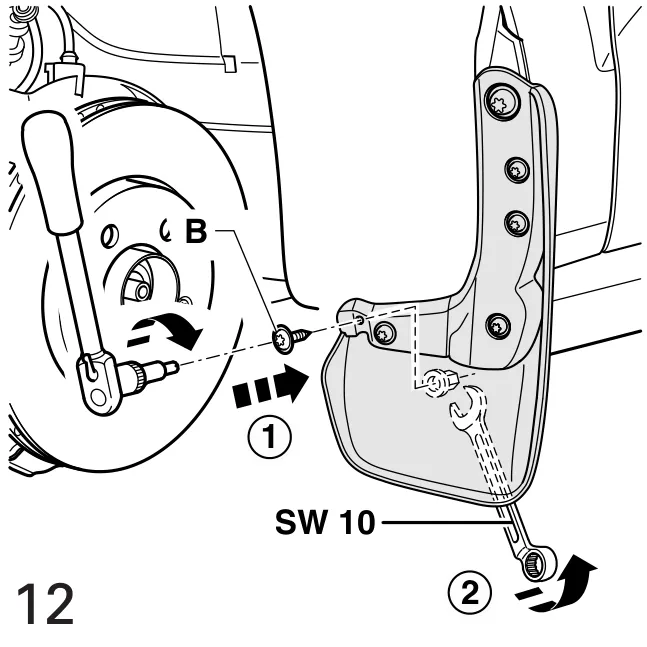

12. Die Schraube (B) eindrehen (1) und die Mutter mit SW 10 festziehen (2).
12. Die Schraube (B) eindrehen (1) und die Mutter mit SW 10 festziehen (2).

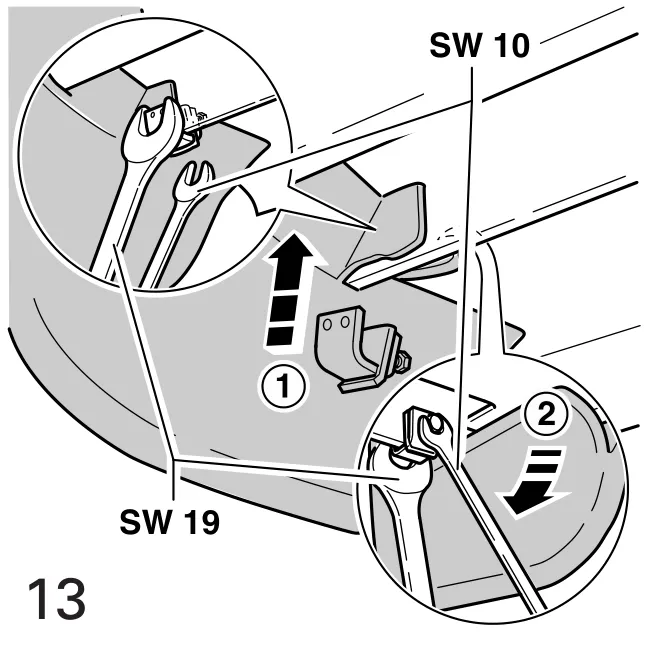

13. Den Halter ansetzen (1) und mit SW 10 festziehen, dabei mit SW 19 gegenhalten (2).
13. Den Halter ansetzen (1) und mit SW 10 festziehen, dabei mit SW 19 gegenhalten (2).

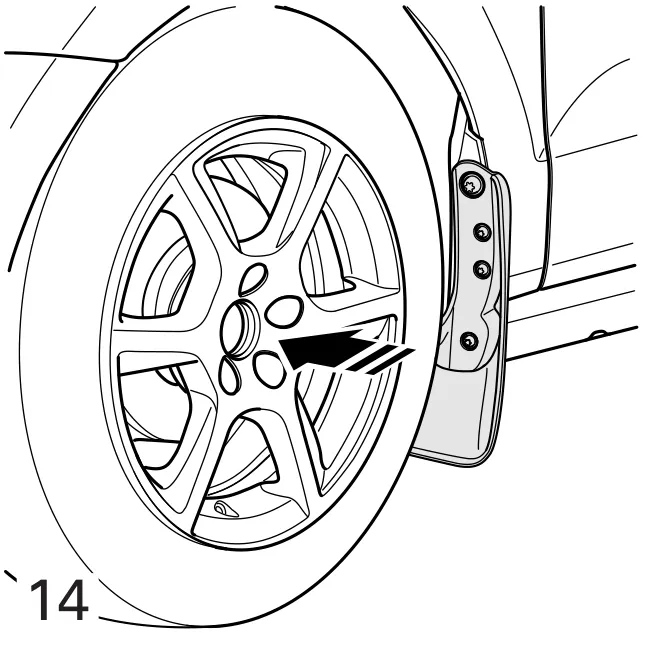

14. Das Rad montieren.
14. Das Rad montieren.
