Montage des original Volkswagen Fahrradträgers auf den Dachträgern WingBar, AeroBar und SlideBar, Fahrrad befestigen und abnehmen, Einstellung und Montage auf der anderen Dachseite.
Fahrradträger
Teilenummer:
000 071 128 F
Lieber Kunde, wir freuen uns, dass Sie sich für ein Original- Volkswagen-Zubehörteil entschieden haben. Die in dieser Montageanleitung aufgeführten Montageschritte und Sicherheitshinweise müssen unbedingt eingehalten werden. Schäden, welche durch Nichtbeachtung der Montageanleitung und der Sicherheitshinweise auftreten, sind von jeglicher Haftung ausgeschlossen.
Sicherheitshinweise:
Vor der Montage die Anleitung lesen. Das Fahrrad auf dem Dach macht das Fahrzeug höher (auf Garagen und niedrige Durchfahrten achten) und empfindlicher für Seitenwind und glatte Fahrbahn. Der Träger wiegt 4,2 kg, das Fahrrad darf max. 20 kg wiegen, Höchstgeschwindigkeit 130 km/h. Vor der Waschanlage den Träger abnehmen.

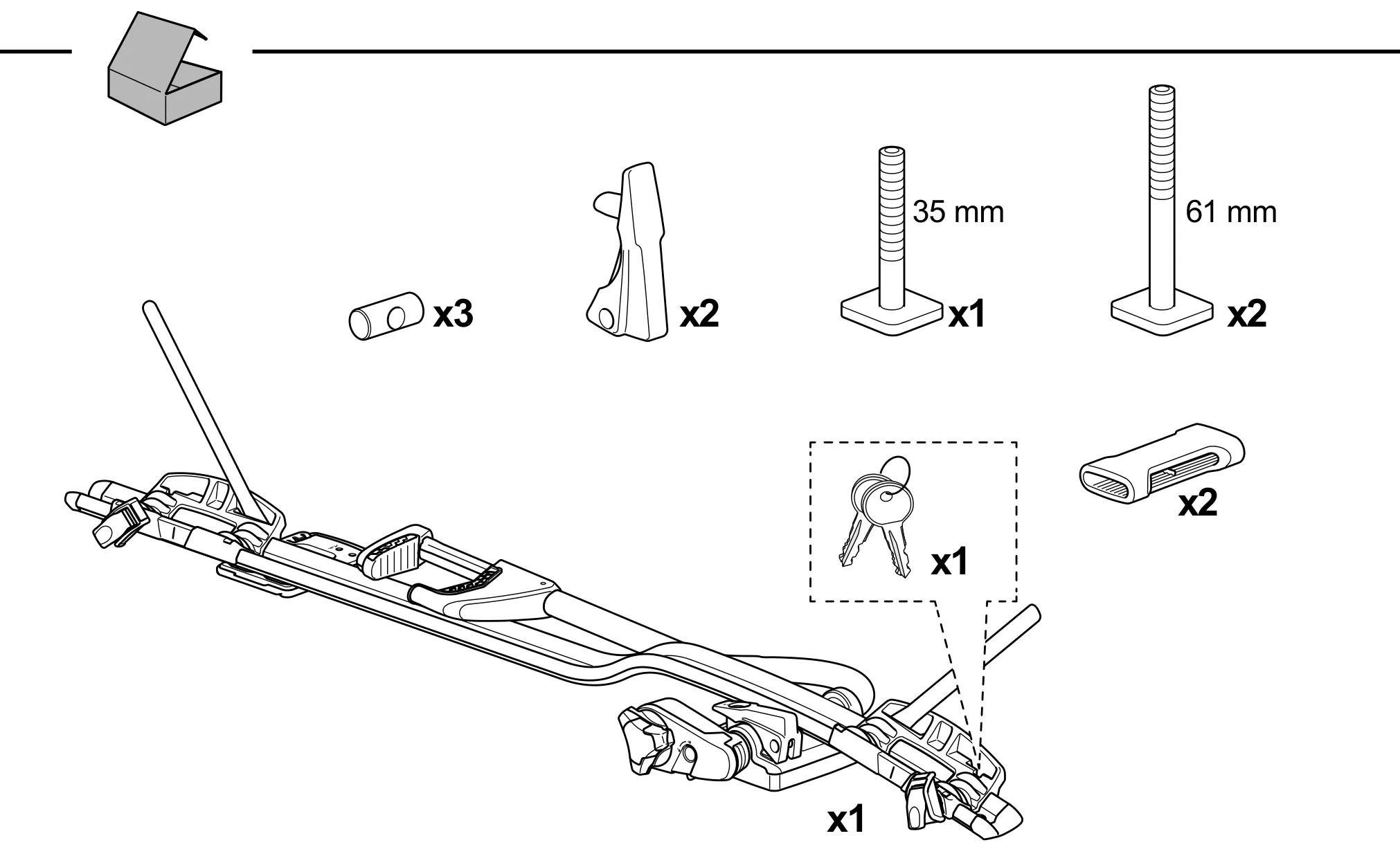

Lieferumfang
Träger, 3 Hülsen, 2 Drehknöpfe, 1 T-Schraube 35 mm, 2 T-Schrauben 61 mm, 1 Schlüsselsatz und 2 Endstücke für die Radgurte
Montage auf den Dachträgern

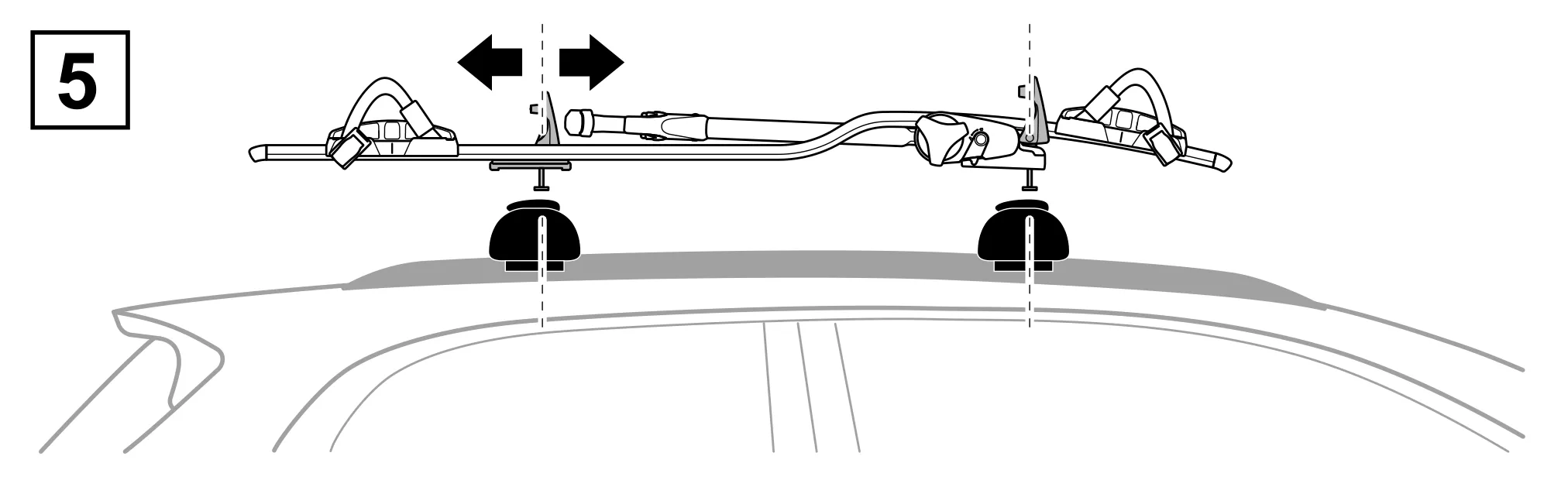

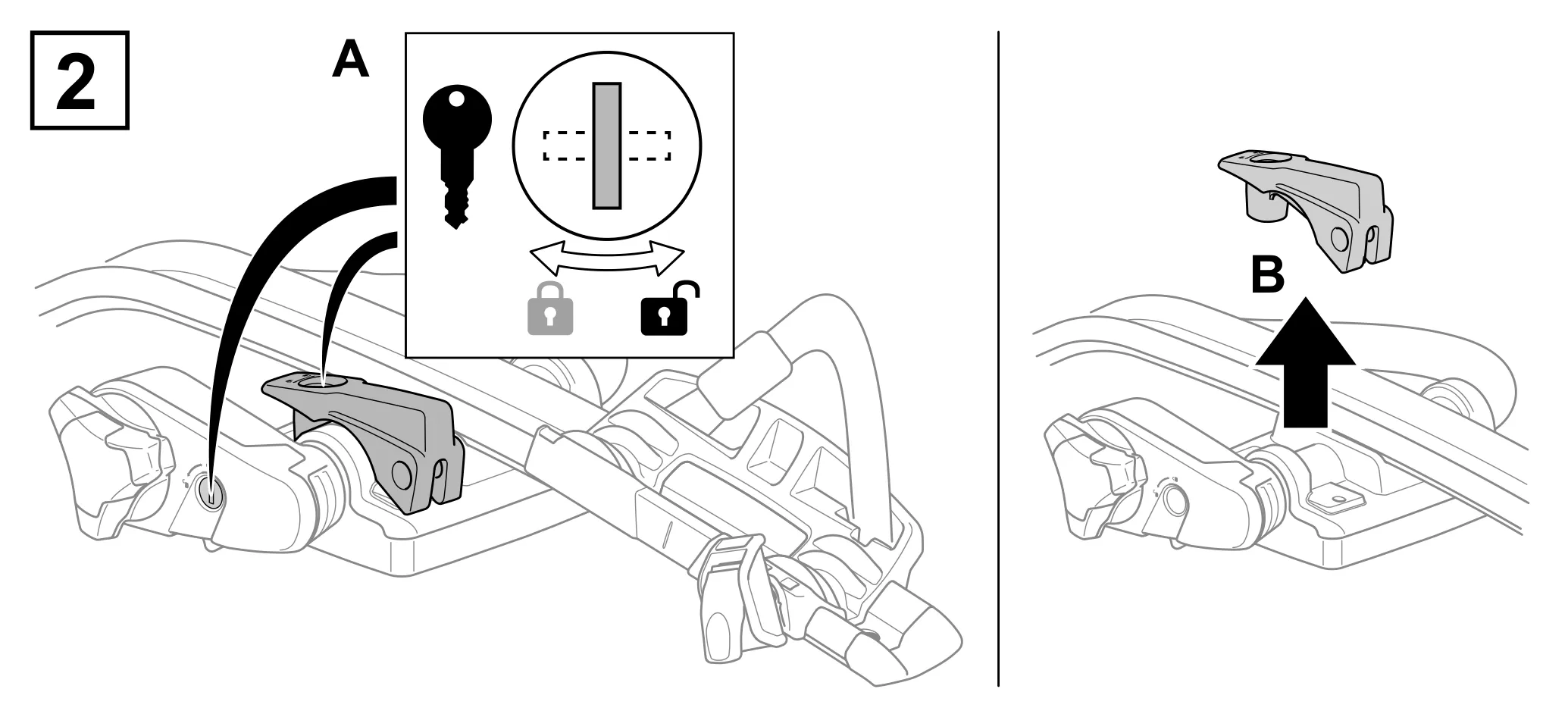

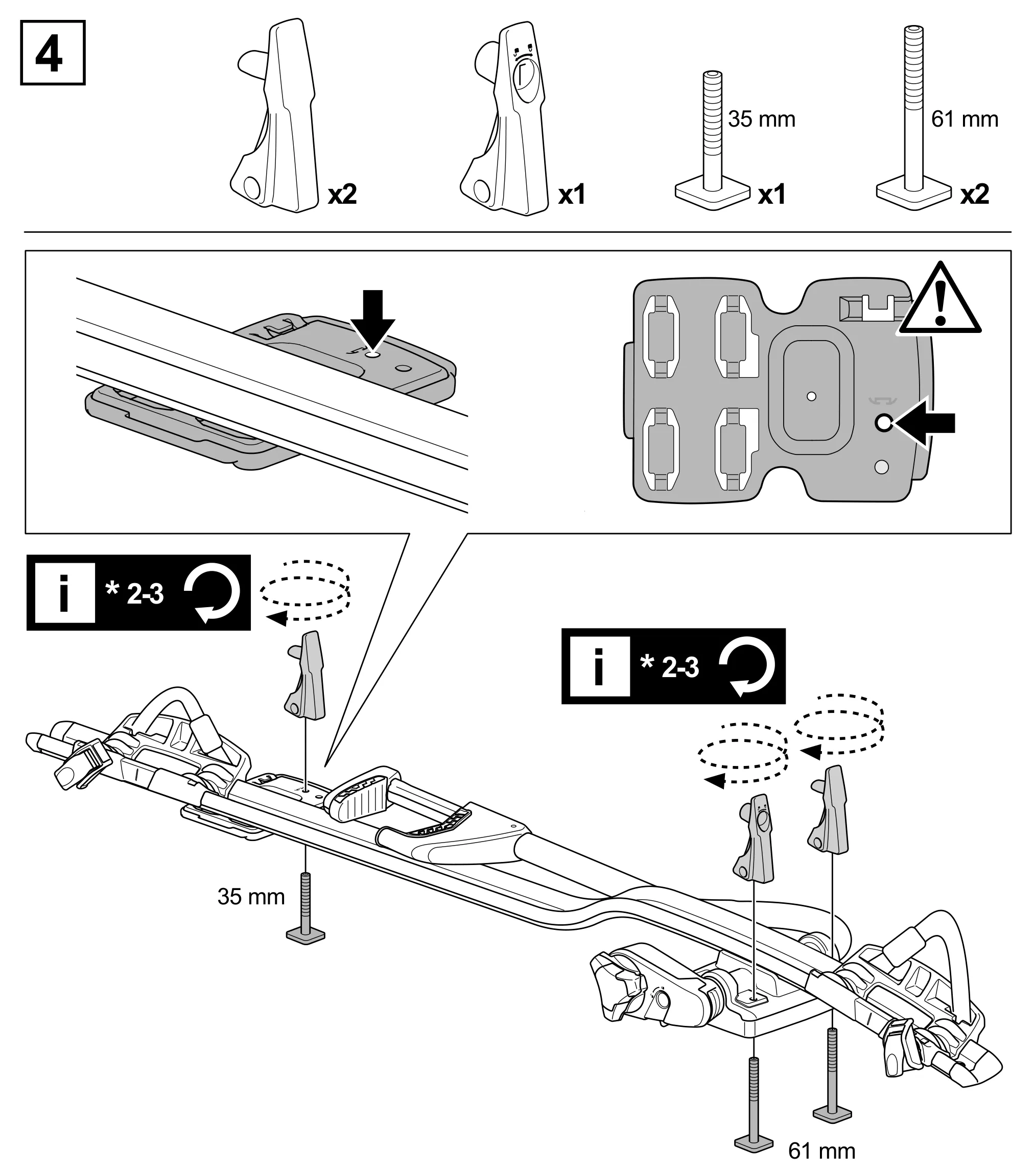

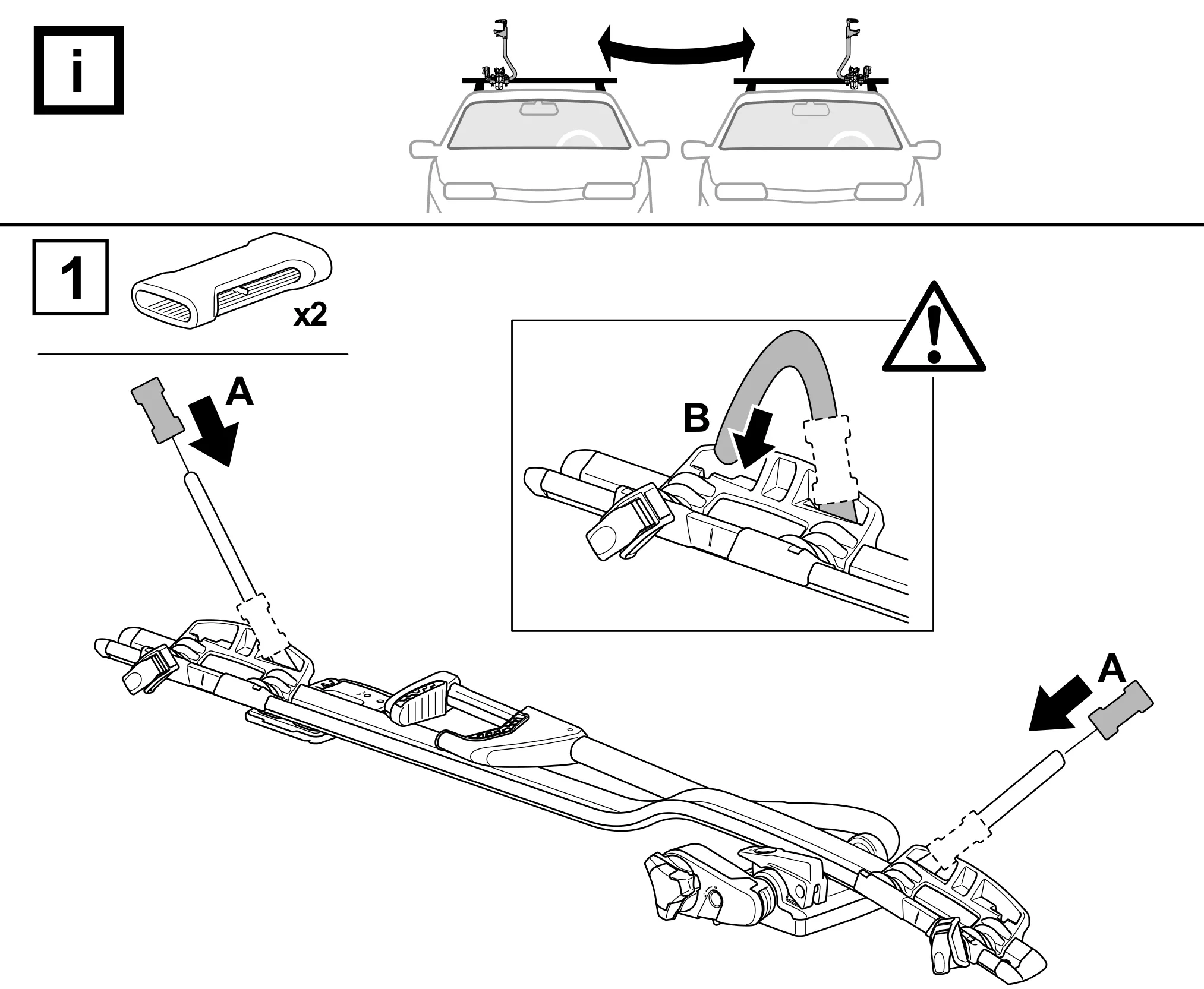

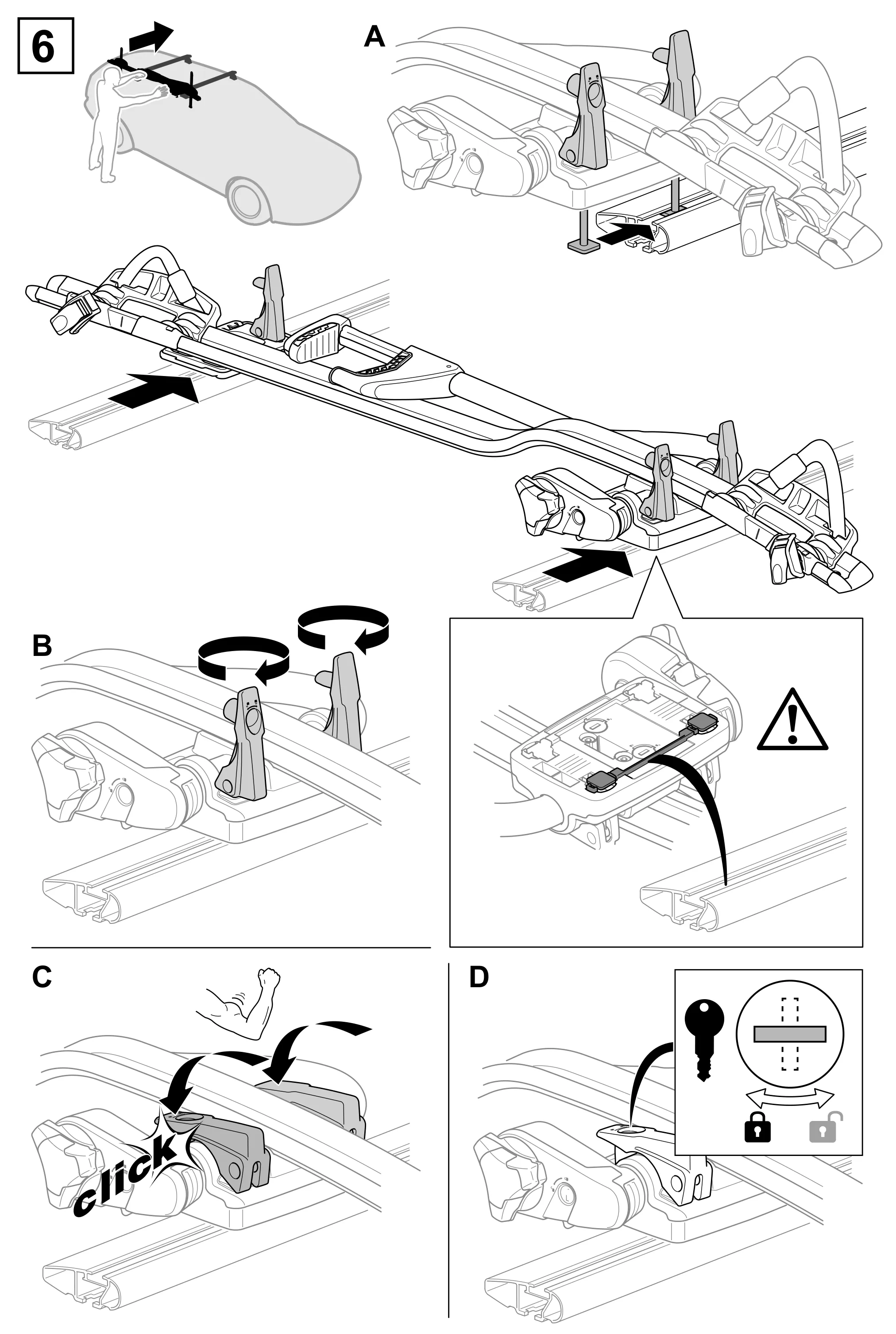

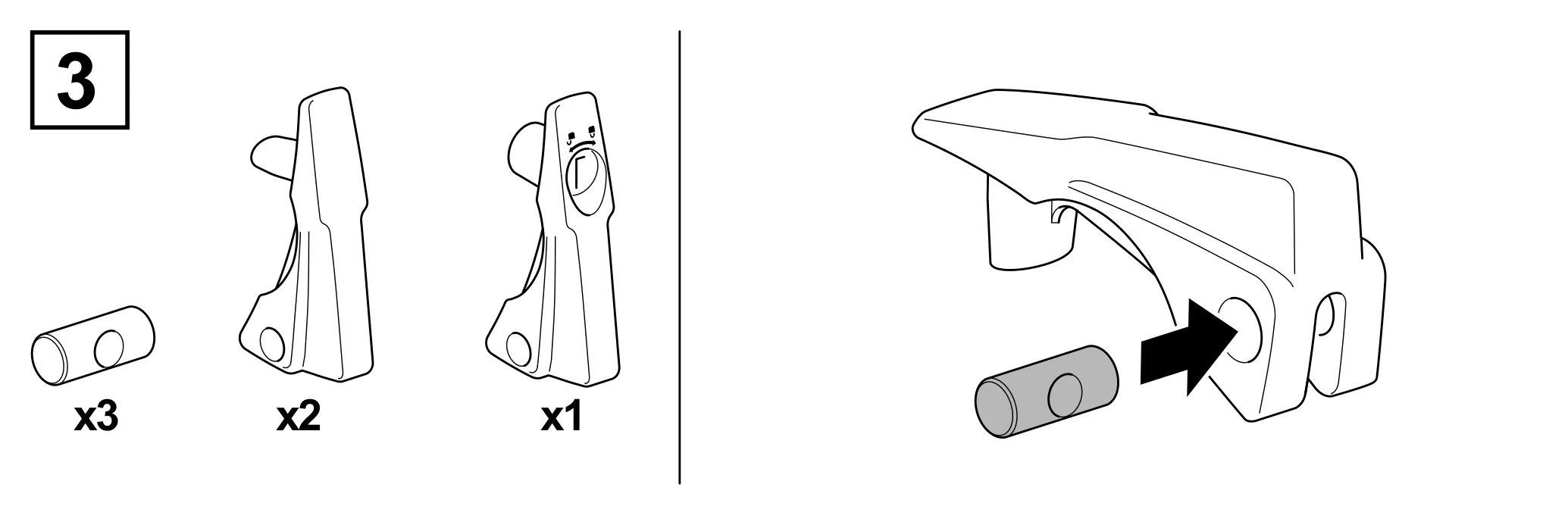

1. Die Endstücke auf beide Radgurte stecken (A) und die Gurte in die Ratschen der Radhalter einführen (B). Der Träger kann links oder rechts auf dem Dach montiert werden (siehe Montage auf der anderen Fahrzeugseite).2. Mit dem Schlüssel aufschließen (A) und die Abdeckung des Fußes abnehmen (B).3. In jeden der drei Drehknöpfe (2 normale, 1 abschließbarer) eine Hülse schieben.4. Die T-Schrauben in die Füße des Trägers stecken (35 mm vorn, die beiden 61 mm hinten) und die Drehknöpfe nur 2–3 Umdrehungen aufschrauben. Auf die richtige Bohrung in der Fußplatte achten (Warnzeichen).5. Den Träger auf die Dachträger setzen; die Füße auf den Abstand der Dachträger schieben.6. Die T-Schrauben in die Nuten der Dachträger schieben (A) und die Drehknöpfe festziehen (B); das in der Vergrößerung gezeigte Teil unter dem Fuß prüfen (Warnzeichen). Die Abdeckung einrasten lassen (C, „Klick“) und abschließen (D).
Fahrrad befestigen

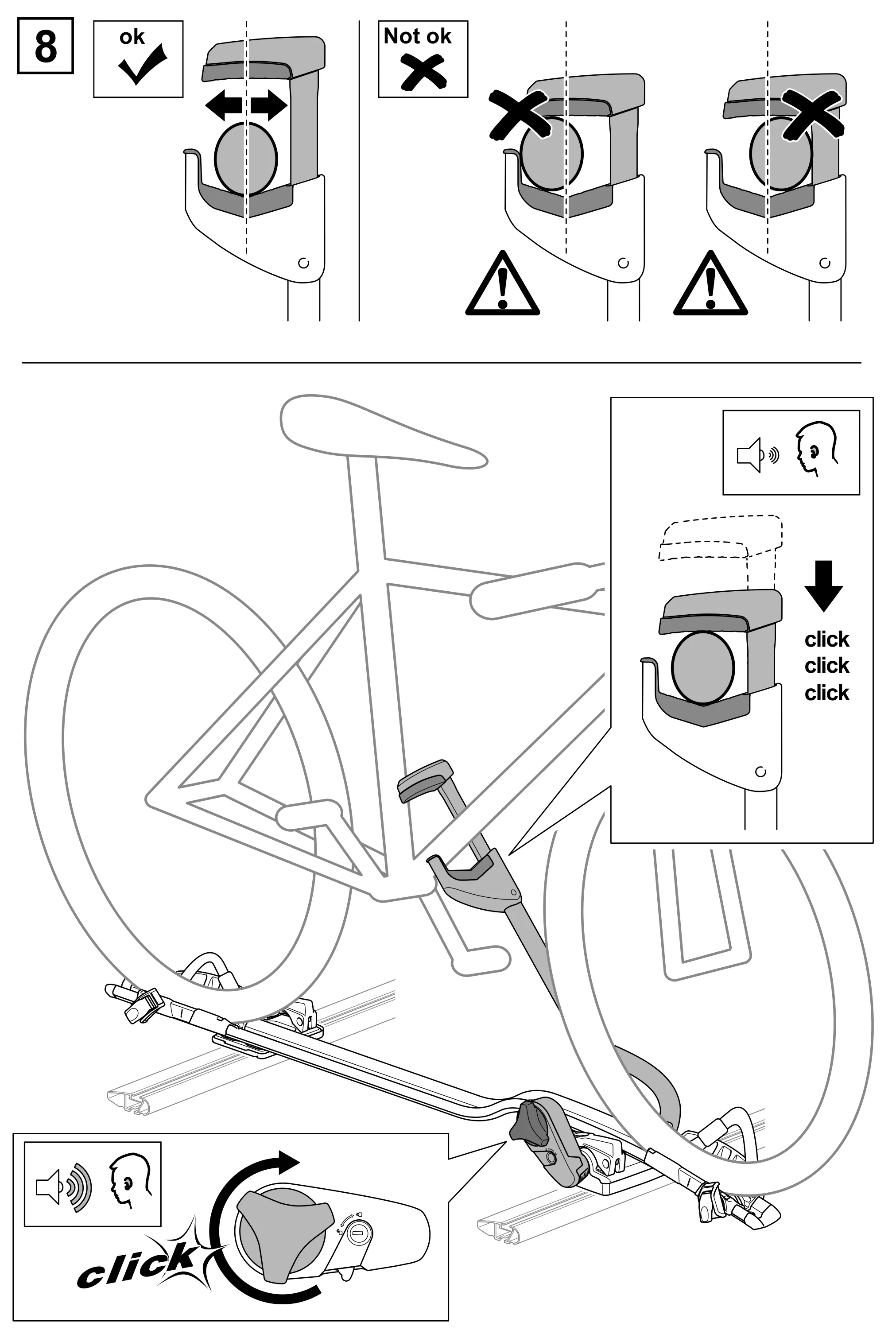

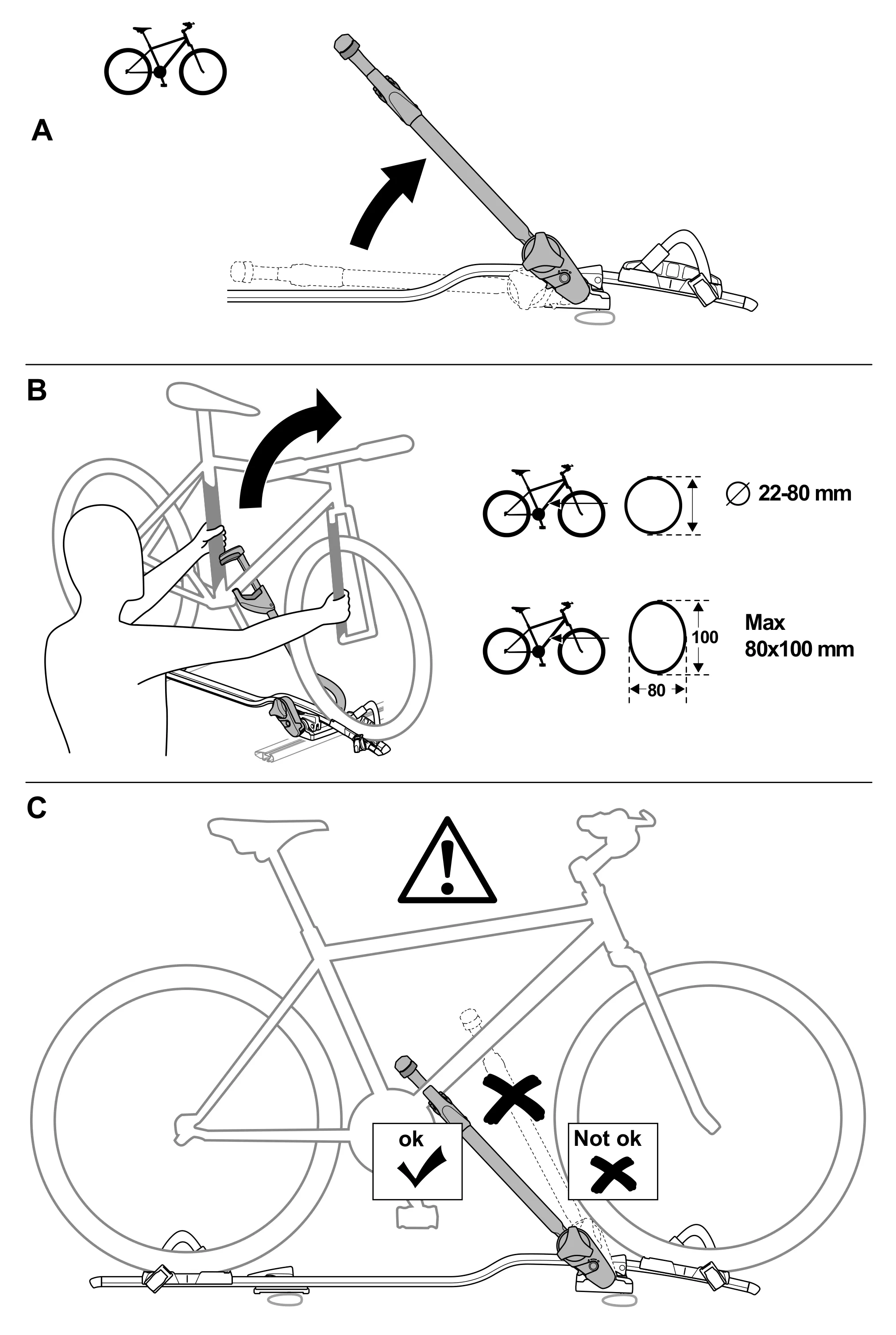

7. Den Arm des Rahmenhalters hochklappen (A) und das Fahrrad in die Radhalter stellen (B). Der Halter fasst runde Rahmenrohre von 22–80 mm Durchmesser oder ovale bis 80 × 100 mm. Das Unterrohr tief, nahe am Tretlager greifen, nicht weiter oben (C).8. Das Rahmenrohr muss mittig in der Klaue des Halters liegen, nicht seitlich. Die obere Klaue herunterdrücken, bis sie mehrmals einrastet („Klick“), dann den Drehknopf drehen, bis die Rutschkupplung klickt.9. Die Radhalter mittig unter die Räder schieben (A), die Gurte über die Räder legen (B) und in den Ratschen festziehen (C); der Gurt muss an der Felge anliegen. Prüfen, ob das Fahrrad fest sitzt (D), und den Rahmenhalter abschließen (E).
Fahrrad abnehmen

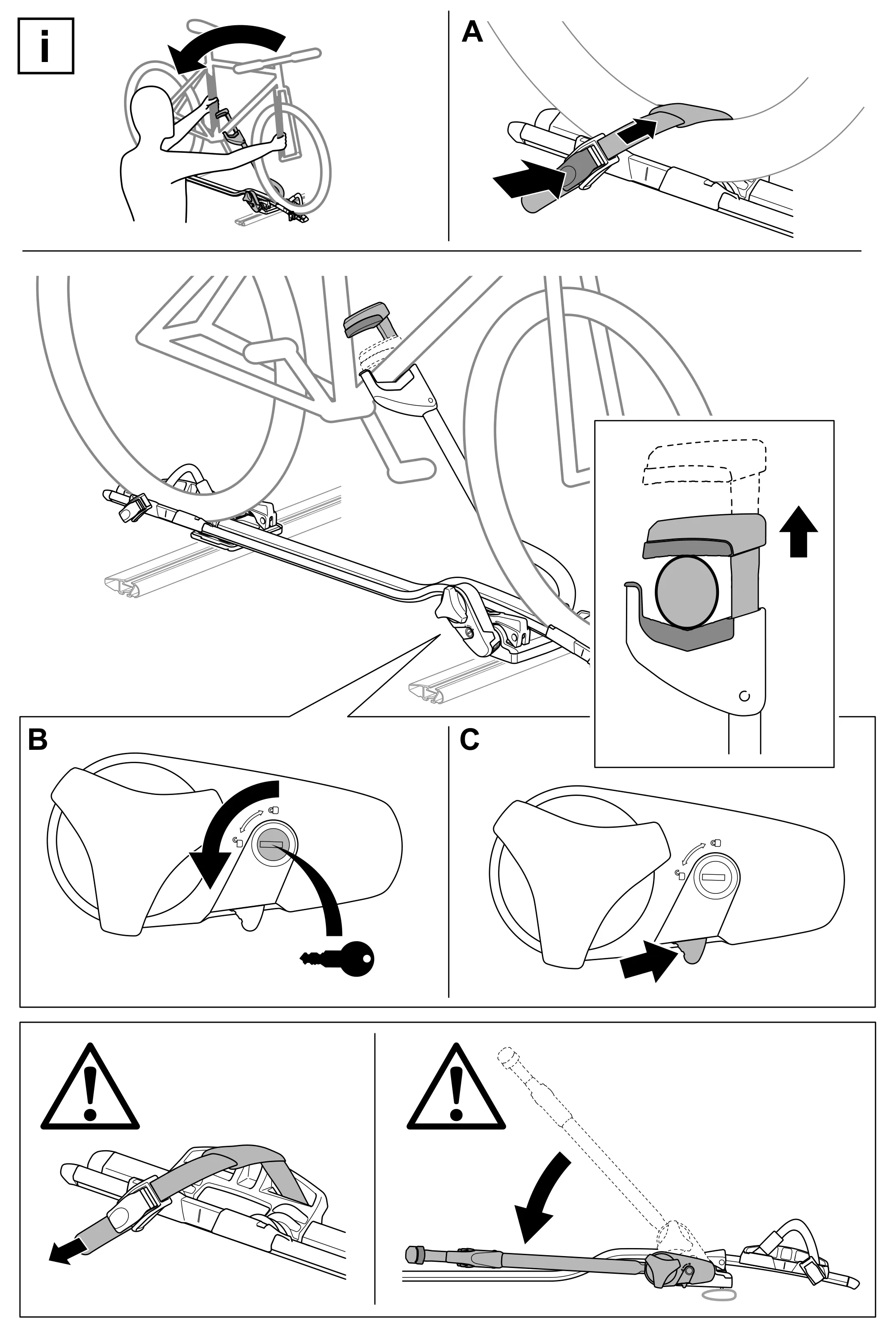

Das Fahrrad festhalten und die Radgurte lösen (A). Den Rahmenhalter aufschließen (B) und die Entriegelungstaste drücken (C): die Klaue öffnet sich. Ohne Fahrrad die Gurte schließen und den Arm des Rahmenhalters auf die Schiene klappen.
Einstellung

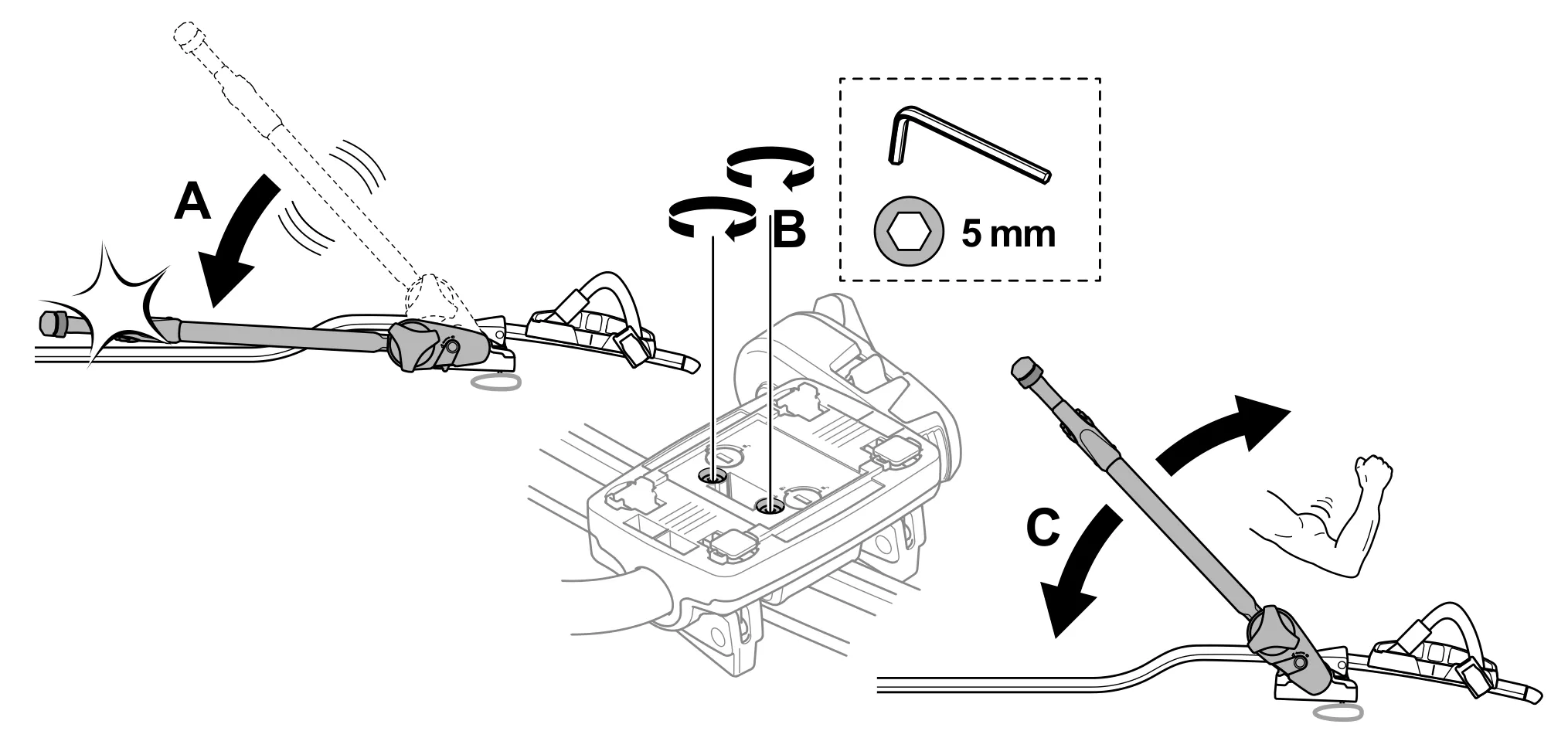

Arm des Rahmenhalters einstellen: den Arm abklappen (A), die beiden Schrauben mit einem 5-mm-Innensechskantschlüssel lösen (B), den Arm einstellen und die Schrauben festziehen (C).
Montage auf der anderen Fahrzeugseite

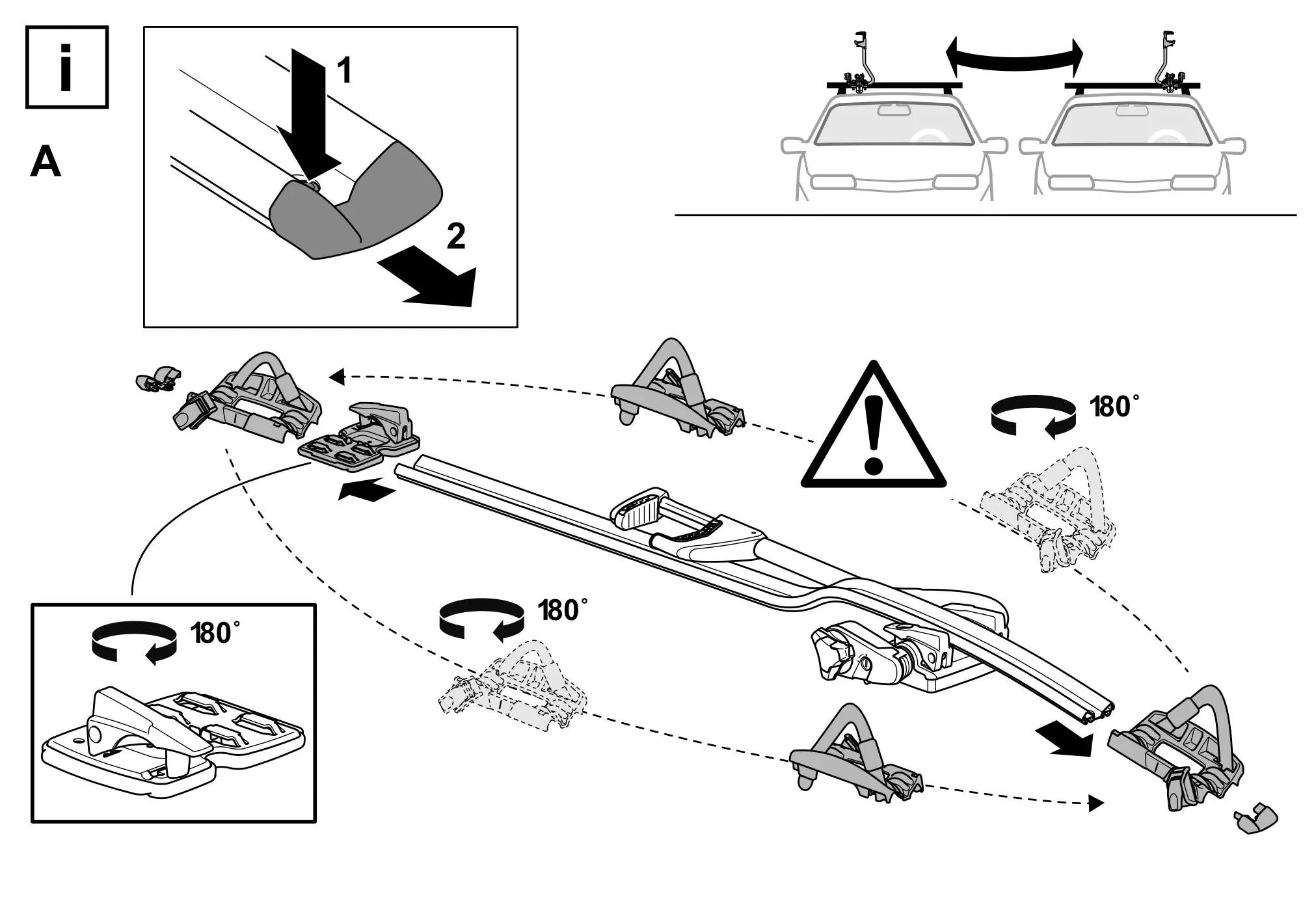

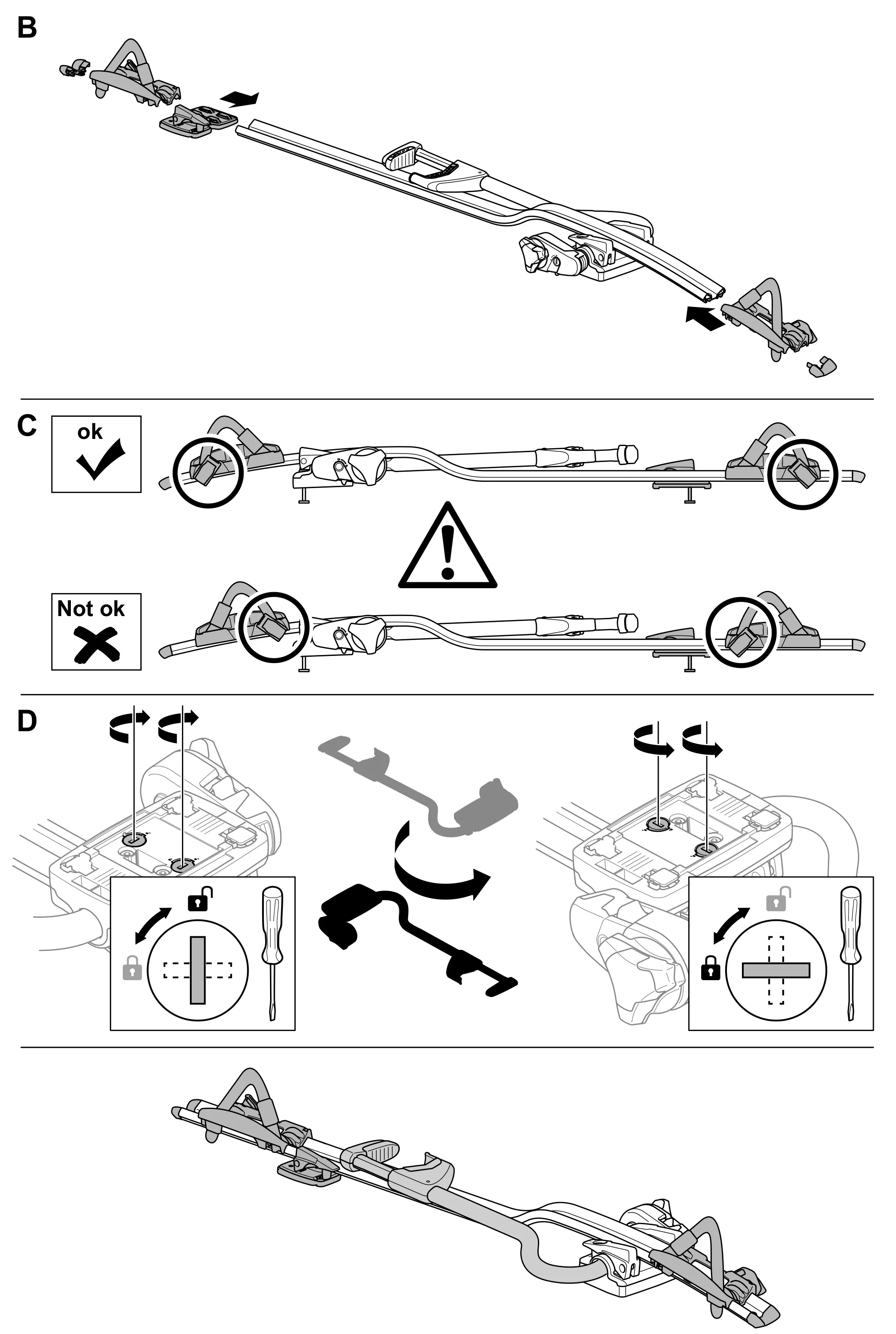

Die Endkappen der Schiene abnehmen (A: drücken 1, abziehen 2) und die Radhalter abziehen; sie um 180° gedreht an die gegenüberliegenden Enden der Schiene setzen. Auch die Fußplatte um 180° drehen (Vergrößerung).Radhalter und Endkappen wieder aufschieben (B). Die Gurtratschen müssen nach außen zeigen (C). Den Arm des Rahmenhalters auf die andere Seite setzen: die Schrauben lösen, den Arm umdrehen und wieder festschrauben; das Schloss mit dem Schraubendreher einstellen (D).

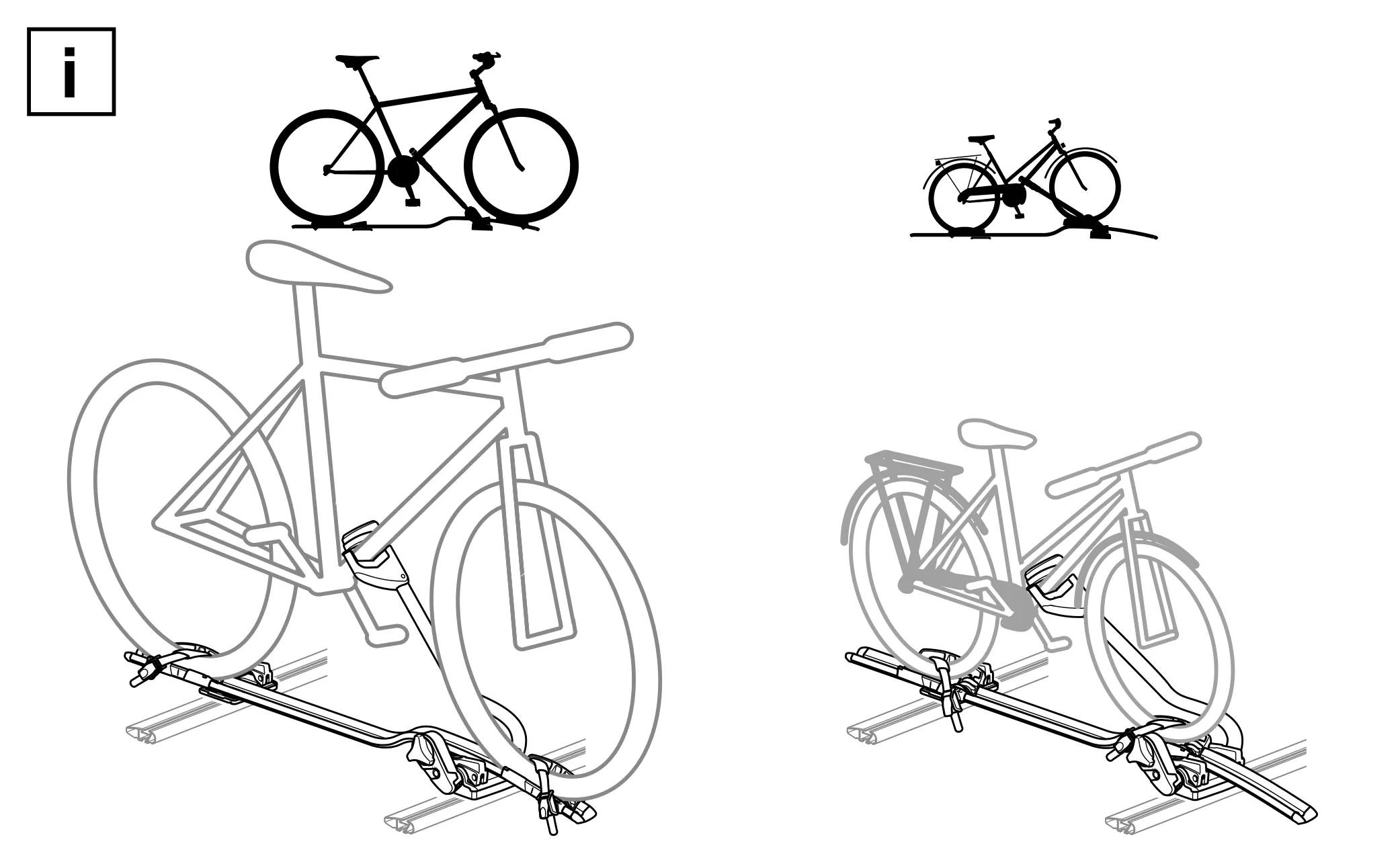

Fahrräder mit tiefem Rahmen

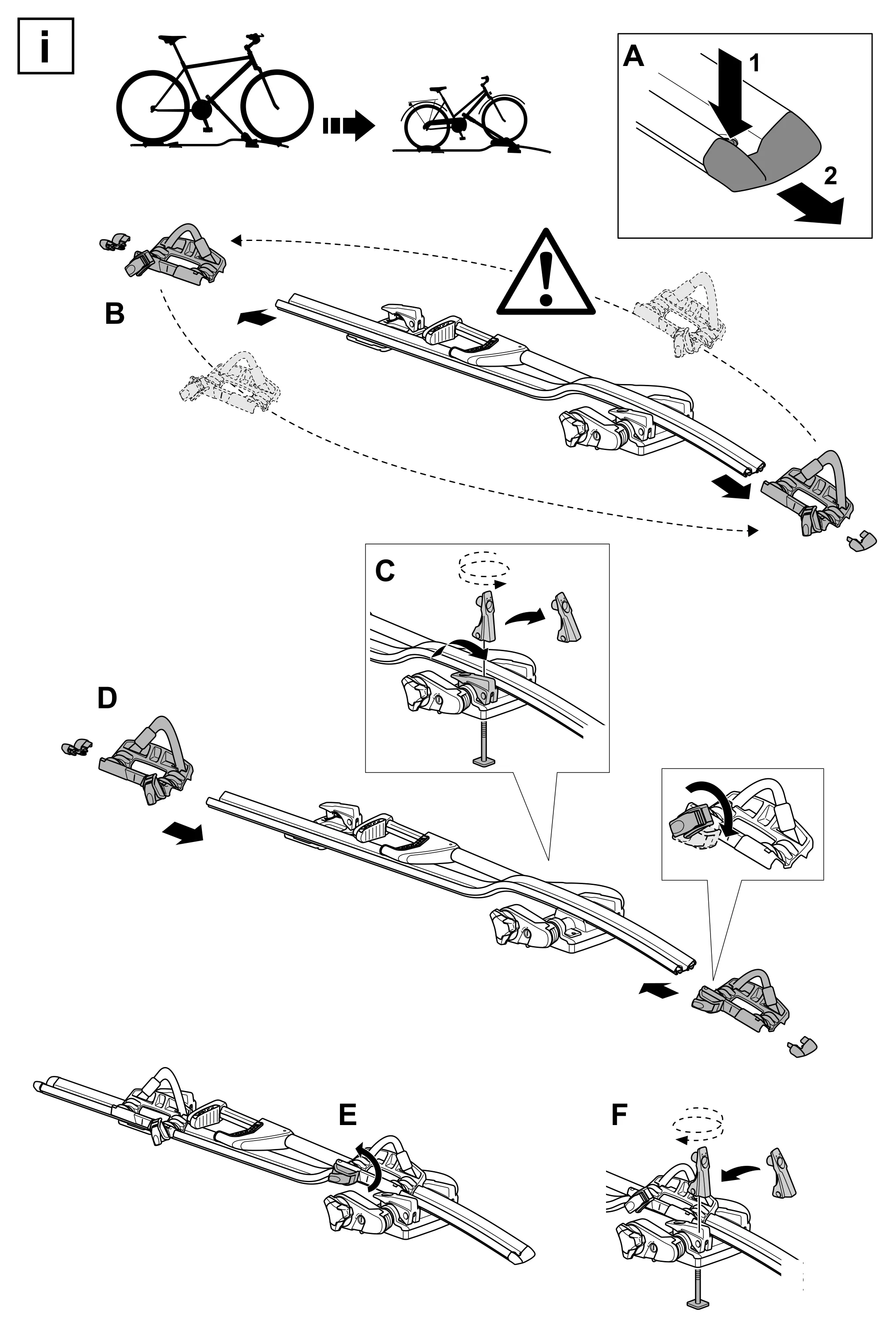

Umbau für ein Fahrrad mit tiefem Rahmen: die Endkappe abnehmen (A), die Radhalter versetzen (B, D), T-Schraube und Drehknopf umsetzen (C, F) und den Radhalter drehen (E).Fahrrad mit Diamantrahmen und Fahrrad mit tiefem Rahmen auf dem Träger.

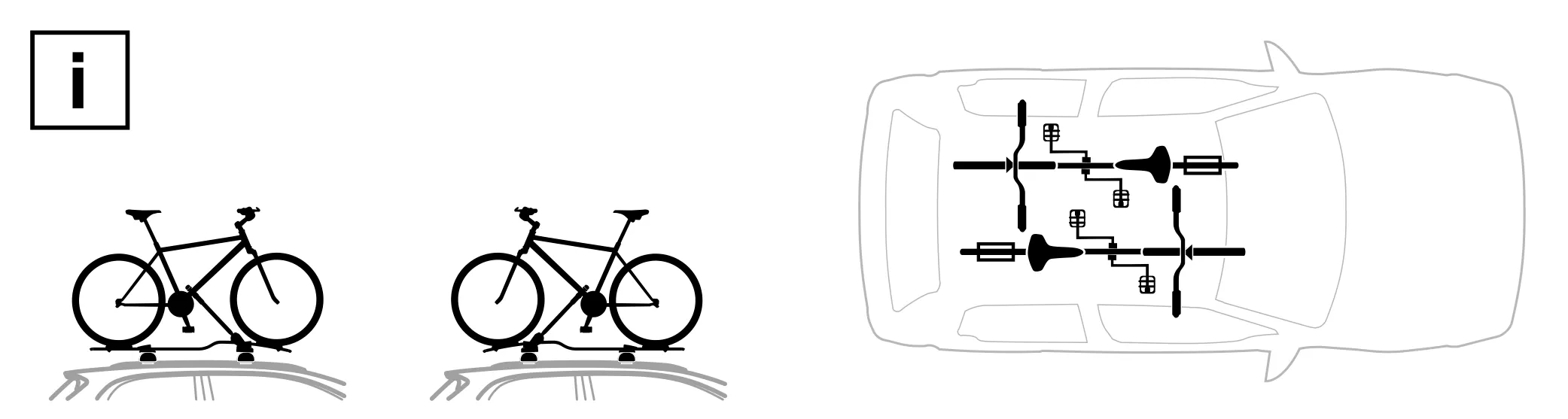

Zwei Träger auf dem Dach
Zwei Fahrräder werden gegenläufig transportiert, damit sich Lenker und Sättel nicht berühren.
