Ski- und Gepäckcontainer 000071200AA/EA/FA

Lieber Kunde, wir freuen uns, dass Sie sich für ein Original- Volkswagen-Zubehörteil entschieden haben. Die in dieser Montageanleitung aufgeführten Montageschritte und Sicherheitshinweise müssen unbedingt eingehalten werden. Schäden, welche durch Nichtbeachtung der Montageanleitung und der Sicherheitshinweise auftreten, sind von jeglicher Haftung ausgeschlossen.

Sicherheitshinweise:

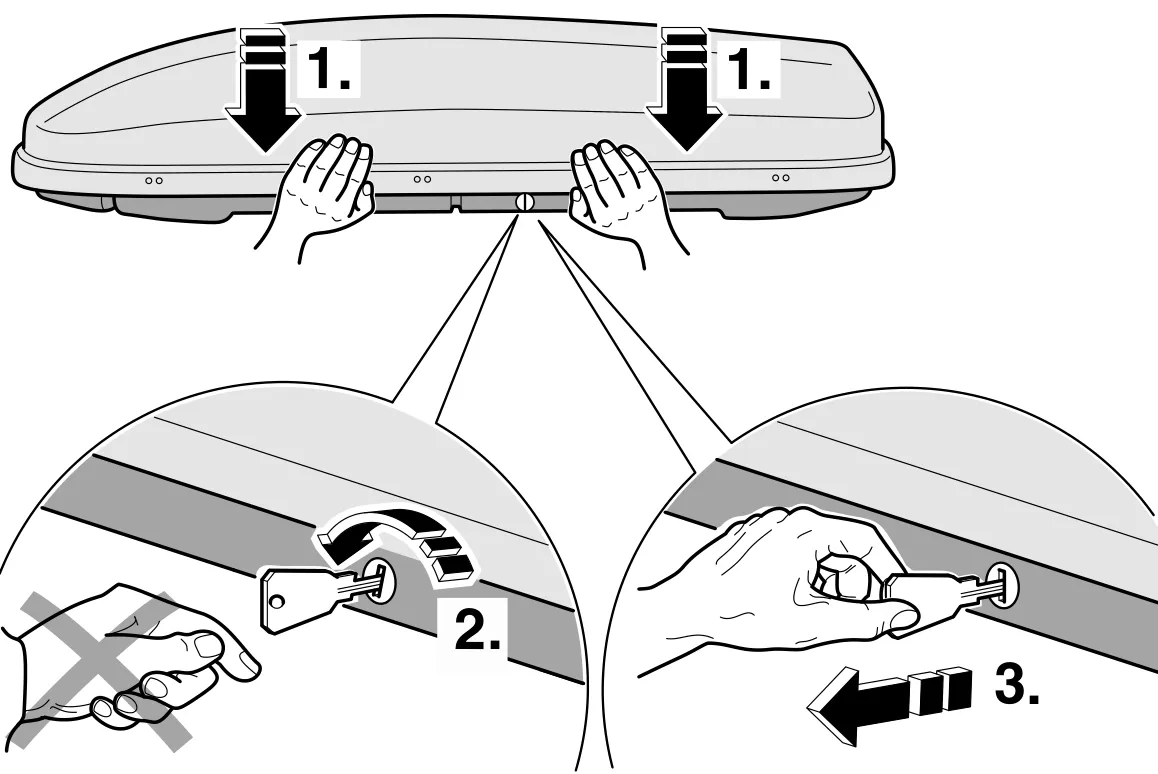

• Beim ordnungsgemäßen Verriegeln des Deckels an allen drei Schlossfallen (gleichzeitiges "Clack") dreht sich der Schlüssel selbsttätig in die Senkrecht-Stellung. Der Schlüssel ist nur in der Senkrecht-Stellung (verschlossen) abziehbar.
• Schlüssel nicht mit der Hand zurückdrehen!

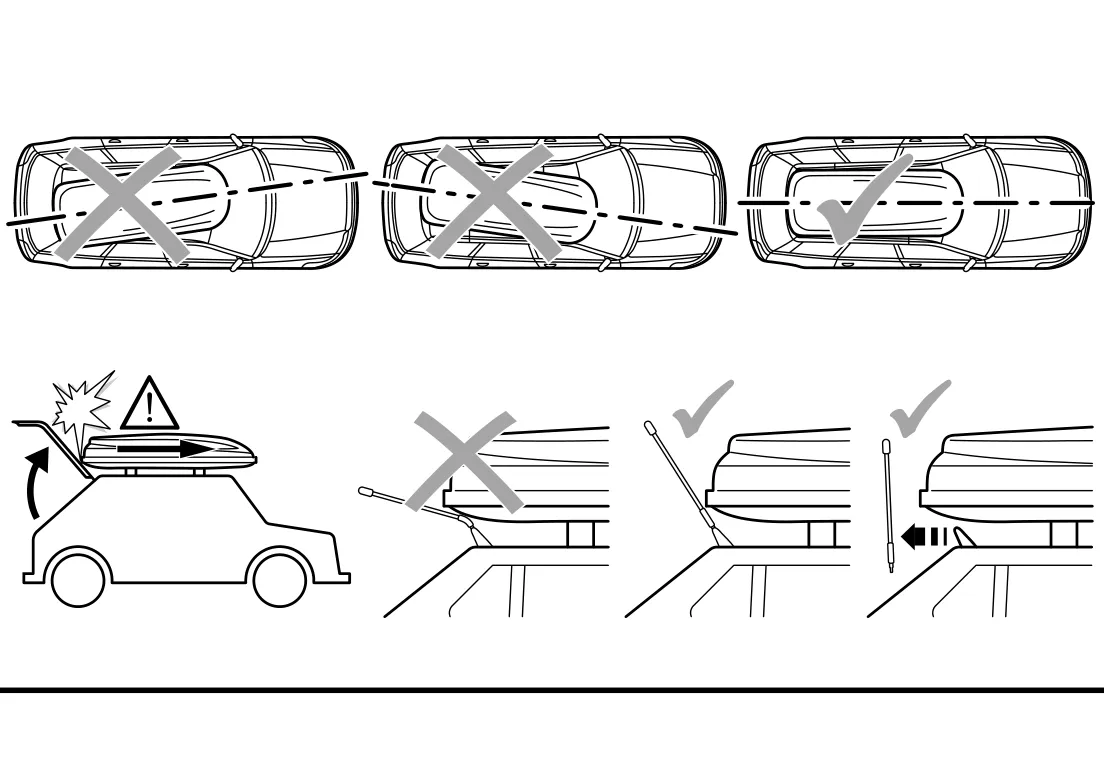

Ausrichten des Ski- und Gepäckcontainers auf dem Grundträger

• Legen Sie den Ski- und Gepäckcontainer mit Hilfe einer zweiten Person auf dem Grundträger ab.
• Richten Sie den Ski- und Gepäckcontainer in Quer- und Längsrichtung aus.

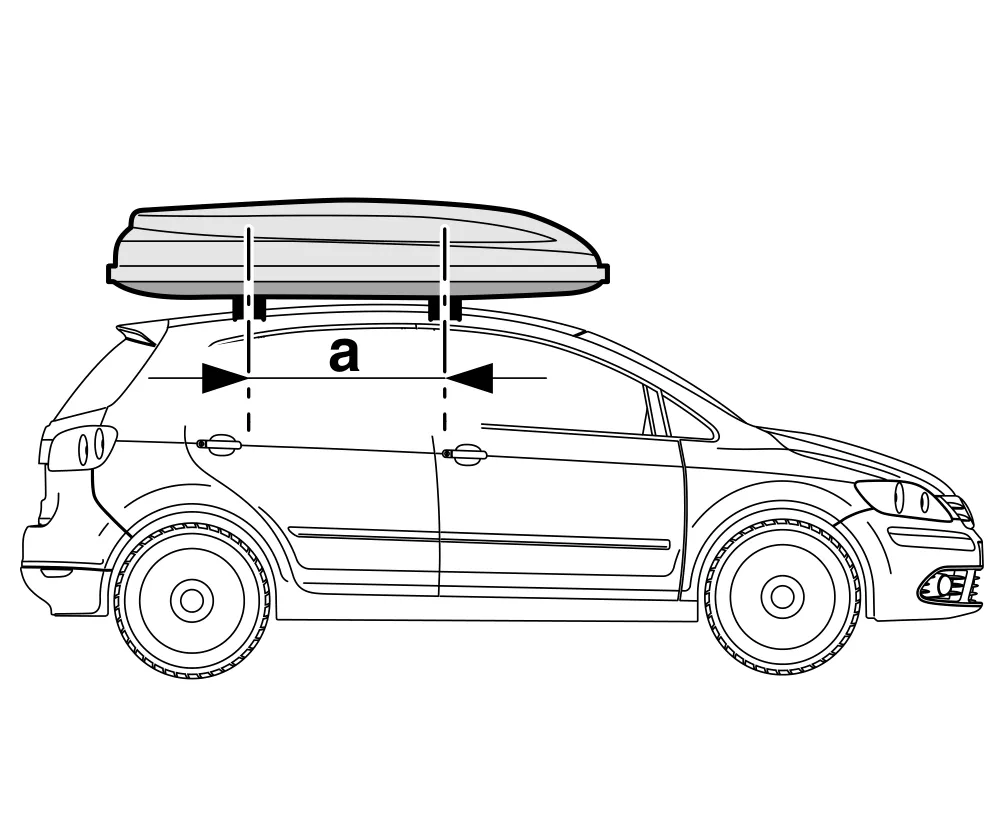

Trägerabstand einstellen

• Trägerabstand bei Verwendung eines VW-Original Zubehör Grundträgers:

  a = min. 570 mm

  max. 920 mm

• Trägerabstand bei Verwendung eines handelsüblichen Grundträgers mit Kastenprofil (Befestigung des Ski- und Gepäckcontainers mit Haltebügeln): a = min. 620 mm

  max. 870 mm

Ski- und Gepäckcontainer anbauen

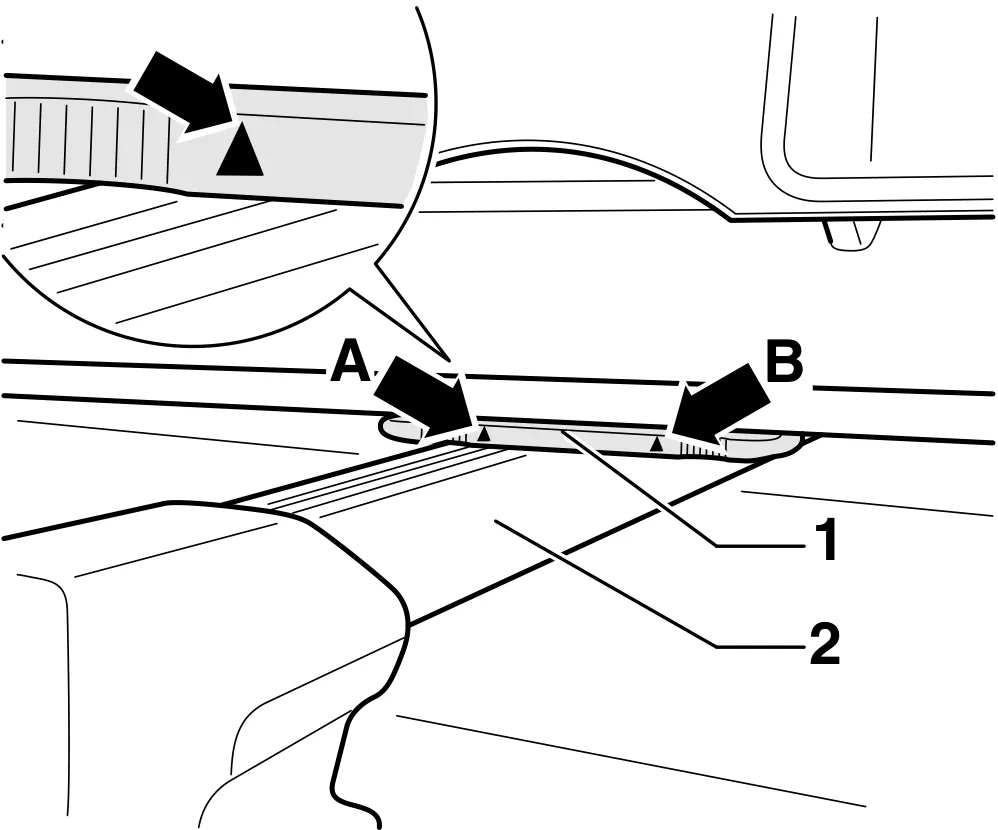

• Verschieben Sie an allen 4 Befestigungspunkten die Auflage -1- so, dass sich die Markierung -Pfeil A- oder -Pfeil B- mittig über dem Grundträger -2- befindet.

• Pfeil A- und -Pfeil B- befinden.

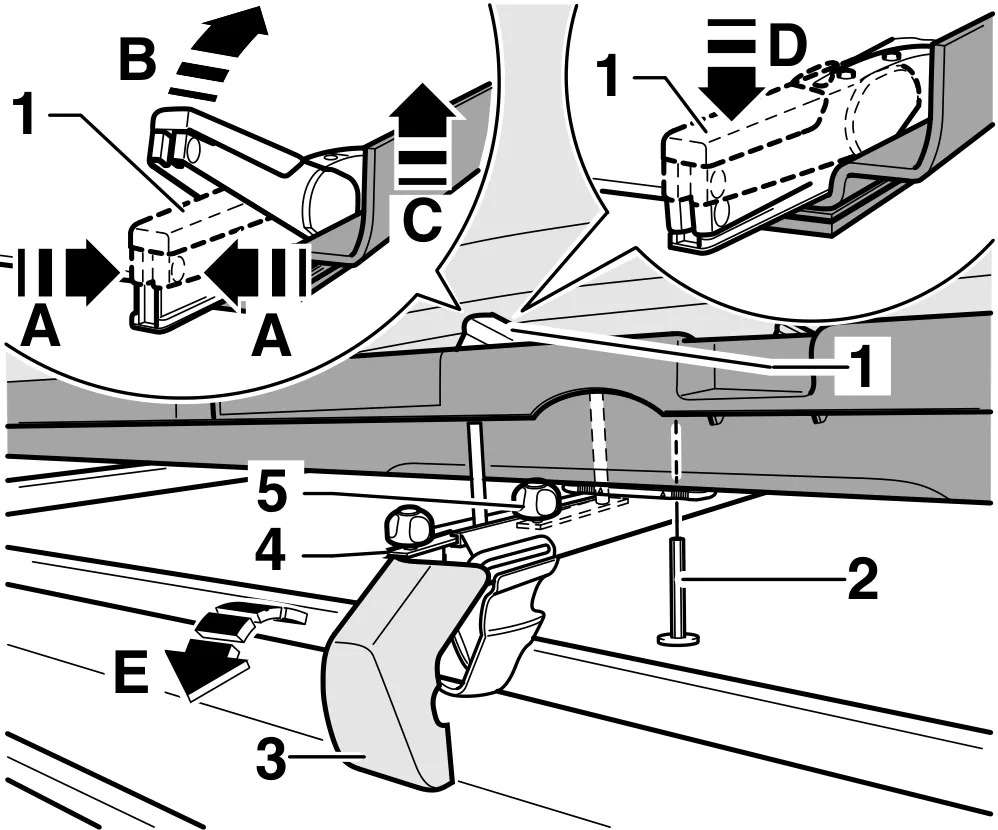

Fortsetzung: Ski- und Gepäckcontainer anbauen

• Öffnen Sie den Ski und Gepäckcontainer.

• Prüfen Sie, ob alle 4 Spannelemente -1- geöffnet sind (Griff ist aufgeklappt).
• Öffnen Sie die Abdeckung -3- (-Pfeil E-).
• Schieben Sie den Haltebolzen mit Fixierung -4- in den Grundträger.
• Schieben Sie den Ski- und Gepäckcontainer auf den Haltebolzen mit Fixierung -4-.
• Schieben Sie den Haltebolzen -2- ebenfalls in die Aufnahme des Ski- und Gepäckcontainers.
• Drücken Sie den Griff des Spannelements -1- nach unten (entgegen -Pfeil B-).
• Drücken Sie zum Spannen des Spannelements -1- den Griff ca. 7 Mal nach unten (-Pfeil D-).
• Drehen Sie die Schraube -5- fest.
• Befestigen Sie die Abdeckung -3-.

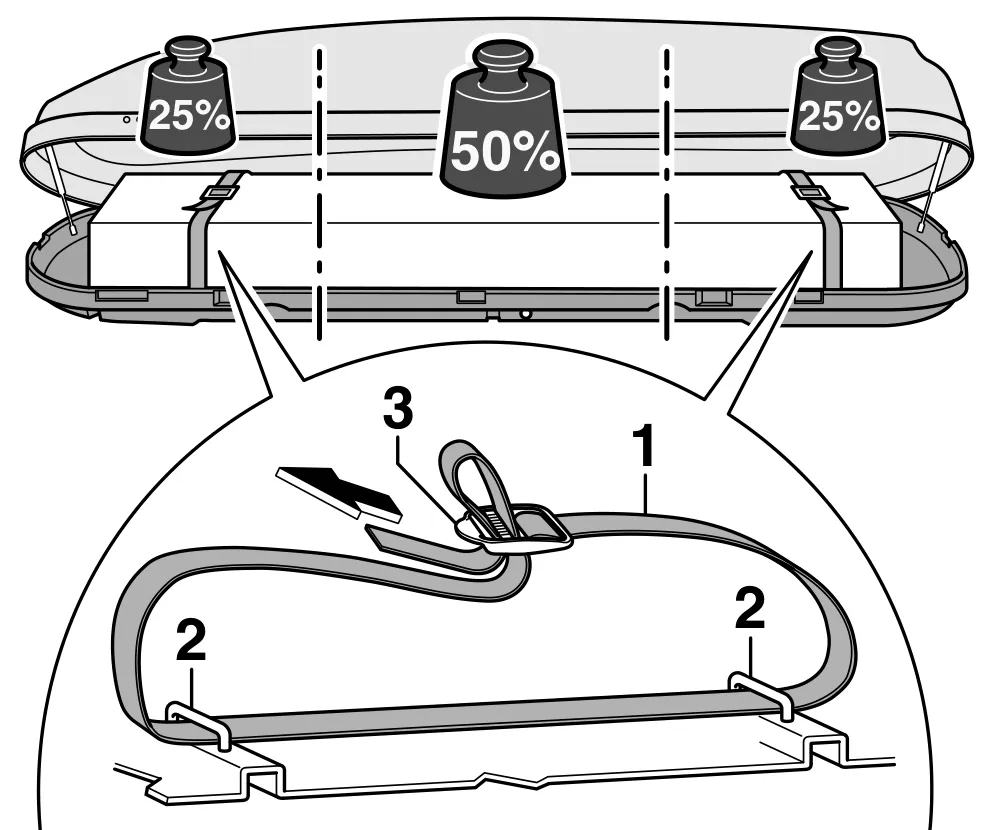

Ladegut befestigen

• Führen Sie den Spanngurt -1-, wie in der Abbildung dargestellt, durch die Verzurrösen -2-.
• Legen Sie das Ladegut in den Ski- und Gepäckcontainer.
• Befestigen Sie das Ladegut mit den Spanngurten -1-, wie in der Abbildung dargestellt.

Spanngurte lösen

• Ziehen Sie die Schnalle im vorderen Bereich -3- nach oben.

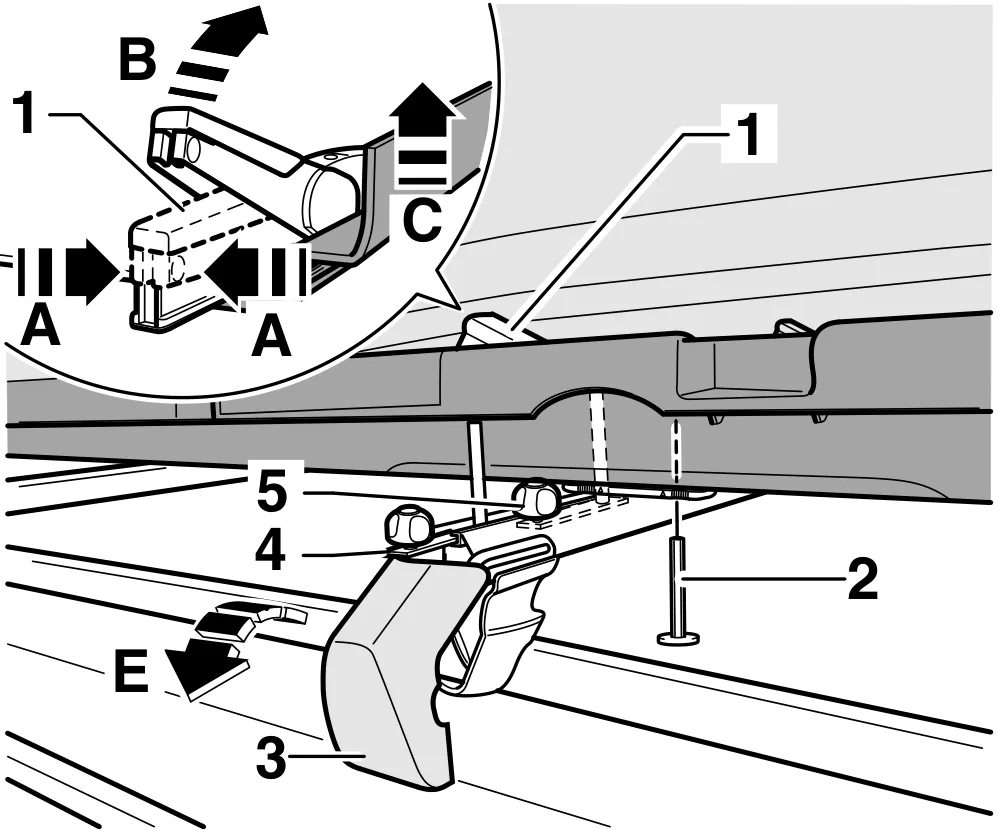

Ski- und Gepäckcontainer abbauen

• Drücken Sie, an den 4 Spannelementen -1-, die Verriegelungen (-Pfeile A-) und klappen Sie den Griff des Spannelements nach oben (-Pfeil B-).
• Der weitere Abbau erfolgt sinngemäß in umgekehrter Reihenfolge wie der Anbau.

Umwelthinweis: Häufig bleibt der Grundträger/Tragstab mit/ohne Aufbauteile aus Bequemlichkeit montiert, selbst wenn er nicht mehr gebraucht wird. Durch den erhöhten Luftwiderstand verbraucht Ihr Fahrzeug unnötig Kraftstoff. Nehmen Sie deshalb den Grundträger/Tragstab mit/ohne Aufbauteile nach Gebrauch ab.

Allgemeine Hinweise: Beim Dachtransport sind die geltenden Vorschriften der StVZO bzw. die länderspezifischen Vorschriften zu beachten. Das zulässige Gesamtgewicht des Fahrzeuges darf nicht überschritten werden. Die Anweisungen des Fahrzeugherstellers bezüglich der maximalen Dachlast müssen beachtet werden.

Ermittlung der vorhandenen Dachlast:

Gewicht des Grundträgers/Tragstab

+ Gewicht des Ski- u. Gepäckcontainer + Gewicht der Zulandung

+ Gewicht der Zulandung = vorhandene Dachlast

Technische Daten:

• Eigengewicht der Aufbauteile: ca. 23 kg
• Maximale Zuladung des Ski- und Gepäckcontainers: 75 kg

Schlüsselnummer: Tragen Sie bitte hier die Schlüsselnummer Ihres Aufbauteiles ein, damit bei Verlust der Ersatz erleichtert wird:

FH

Ersatzteilversorgung: Um eine schnelle Ersatzteilversorgung sicherzustellen und um zeitintensive Rückfragen zu vermeiden, bitten wir Sie, bei allen Ersatzteilbestellungen die BA-Nr. anzugeben. Diese BA-Nr. befindet sich auf einem Aufkleber an der Oberteilesinnenseite des Skiund Gepäckcontainer.

BA-Nr.

Pflegehinweise: Der Ski- und Gepäckcontainer sollte sorgfältig gereinigt und gepflegt werden, besonders während der Wintermonate. Benutzen Sie hierfür ausschließlich eine Lösung aus Wasser und handelsüblichen Spülmittel ohne Alkohol-, Chlor- oder Ammoniakzusätze, da ansonsten die Oberfläche des Ski- und Gepäckcontainers beschädigt wird. Verwenden Sie bitte keine handelsüblichen Cockpitsprays zur Reinigung des Ski- und Gepäckcontainers. Die Schlösser sollten mit einem Sprühschmiermittel, dieses darf nicht auf die Kunststoffoberfläche gelangen, geschmiert werden.
