Układ hamulcowy · Hamulce – hydraulika · Naprawa przewodów hamulcowych

Wskazówki dotyczące wykonania prac

  • Odkręcić odpowiedni przewód hamulcowy od zacisku hamulcowego lub cylinderka hamulcowego; zebrać wyciekający płyn hamulcowy i zutylizować go zgodnie z przepisami.

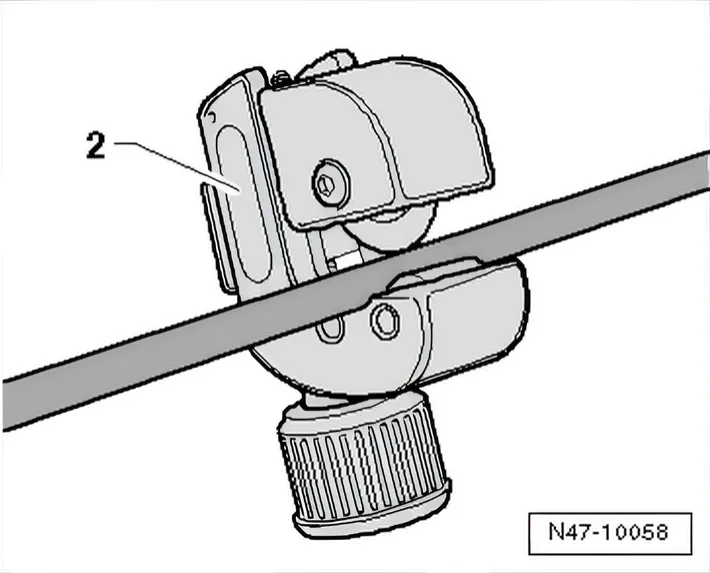

  • Przeciąć przewód hamulcowy w odpowiednim miejscu (prosty, swobodnie dostępny odcinek) obcinakiem do rur -2-.
  • Wyjąć odcinek, który ma zostać wymieniony.
  • Odtłuścić powierzchnię przewodu hamulcowego.

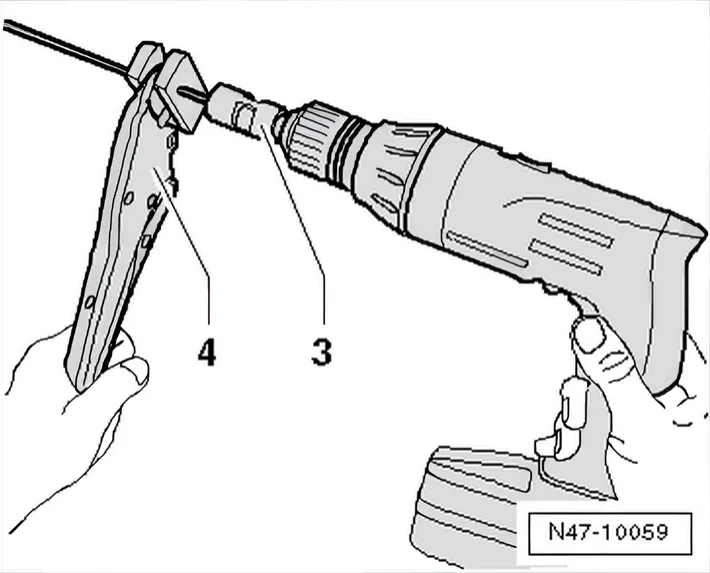

  • Mocno zamocować przewód hamulcowy w szczękach zaciskowych -4- tak, aby wystawał ok. 50 mm poza wkładki z tworzywa sztucznego.
  • Zamocować skrobak -3- w wiertarce i przyłożyć go do przewodu hamulcowego.
  • Przy niskich obrotach wiertarki i lekkim docisku do przewodu hamulcowego zeskrobać powłokę z przewodu hamulcowego.

Długość zeskrobanego odcinka wyznacza ogranicznik w skrobaku.

  • Zdjąć skrobak z przewodu hamulcowego i usunąć pozostałości po skrobaniu.

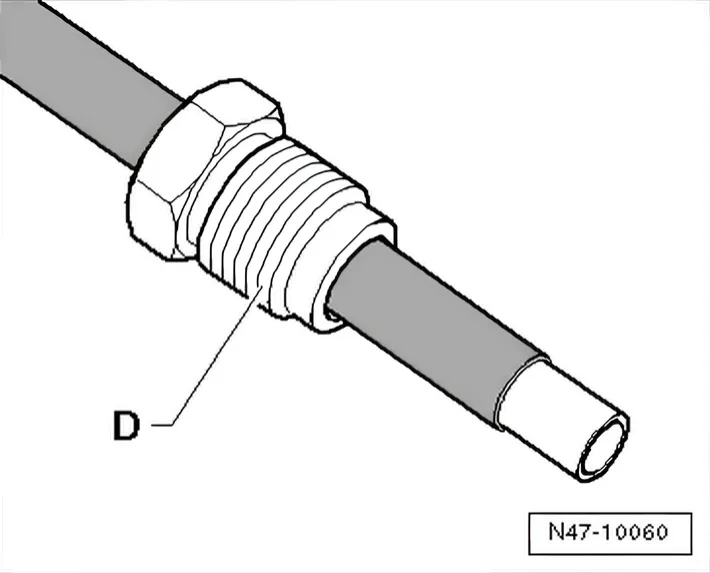

  • Zdjąć szczęki zaciskowe i nasunąć śrubę złączną -D- na przewód hamulcowy.

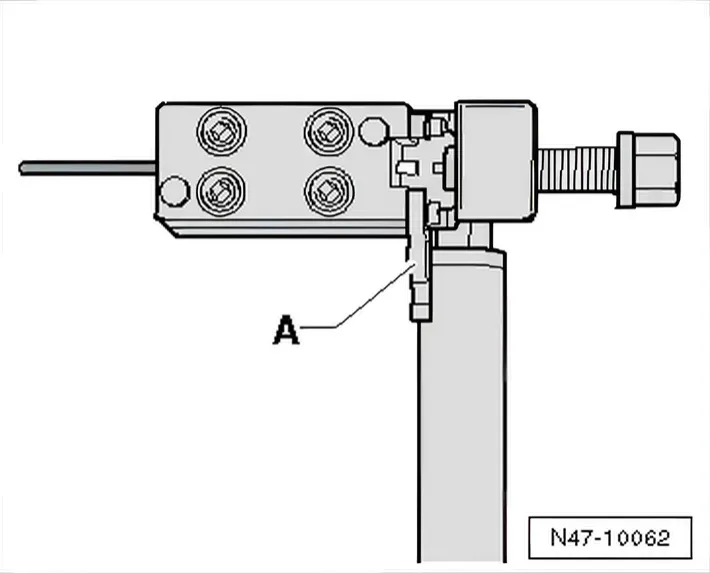

  • Wsunąć przewód hamulcowy -B- aż do ogranicznika -A- w przyrządzie do kielichowania.

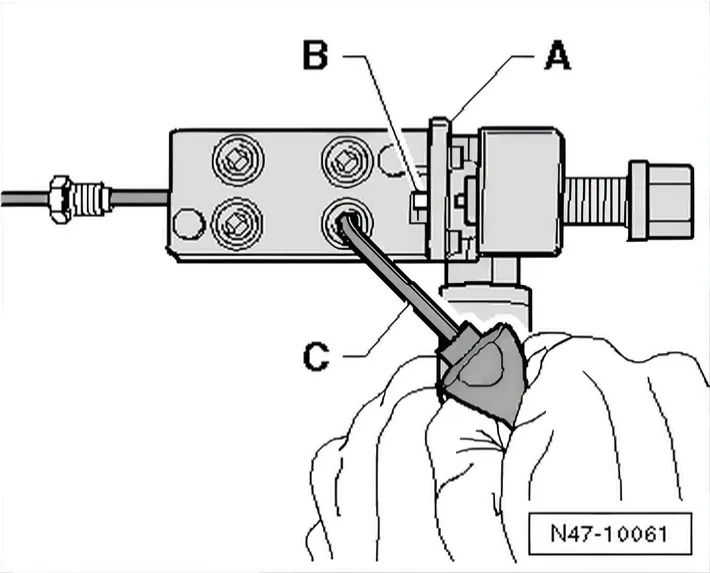

  • Zacisnąć przewód hamulcowy w przyrządzie do kielichowania tak, aby nie dało się go już przesunąć. Odchylić ogranicznik -A- i dokręcić śruby z gniazdem sześciokątnym na krzyż kluczem specjalnym -C-.

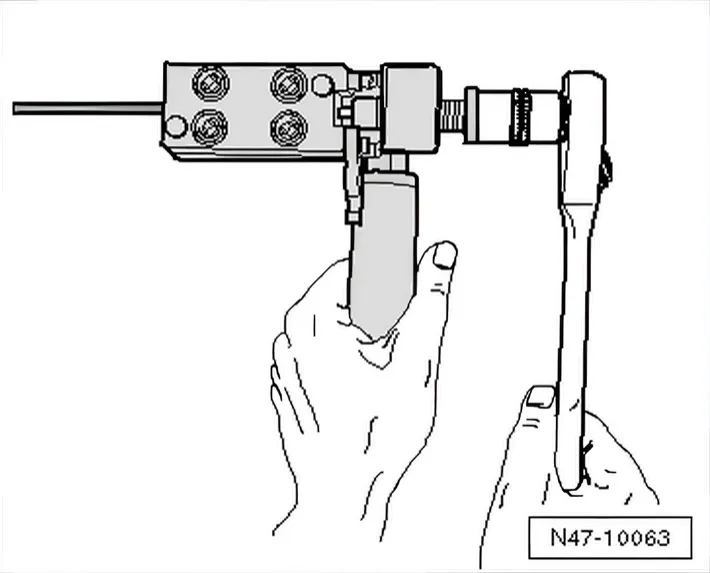

  • Wkręcić wrzeciono w przyrządzie do kielichowania aż do ogranicznika.
  • Ponownie wykręcić wrzeciono.
  • Poluzować śruby z gniazdem sześciokątnym na krzyż.
  • Wyjąć przewód hamulcowy z przyrządu do kielichowania, oczyścić go i sprawdzić przewód hamulcowy oraz kielich.

Krótko przepłukać odcinek przewodu hamulcowego pozostały w pojeździe:

  • Podłączyć urządzenie do napełniania i odpowietrzania – VAS 5234-, podłączyć wąż butelki do odpowietrzania do kielicha przewodu hamulcowego i krótko uruchomić urządzenie do napełniania i odpowietrzania – VAS 5234-, aż przepłynie trochę płynu hamulcowego.
  • Przedmuchać sprężonym powietrzem nowy przewód hamulcowy przeznaczony do wstawienia.
