Układ hamulcowy · Hamulce – hydraulika · Demontaż i montaż serwa hamulcowego (wzmacniacza siły hamowania)

Demontaż i montaż serwa hamulcowego (wzmacniacza siły hamowania), kierownica po prawej stronie

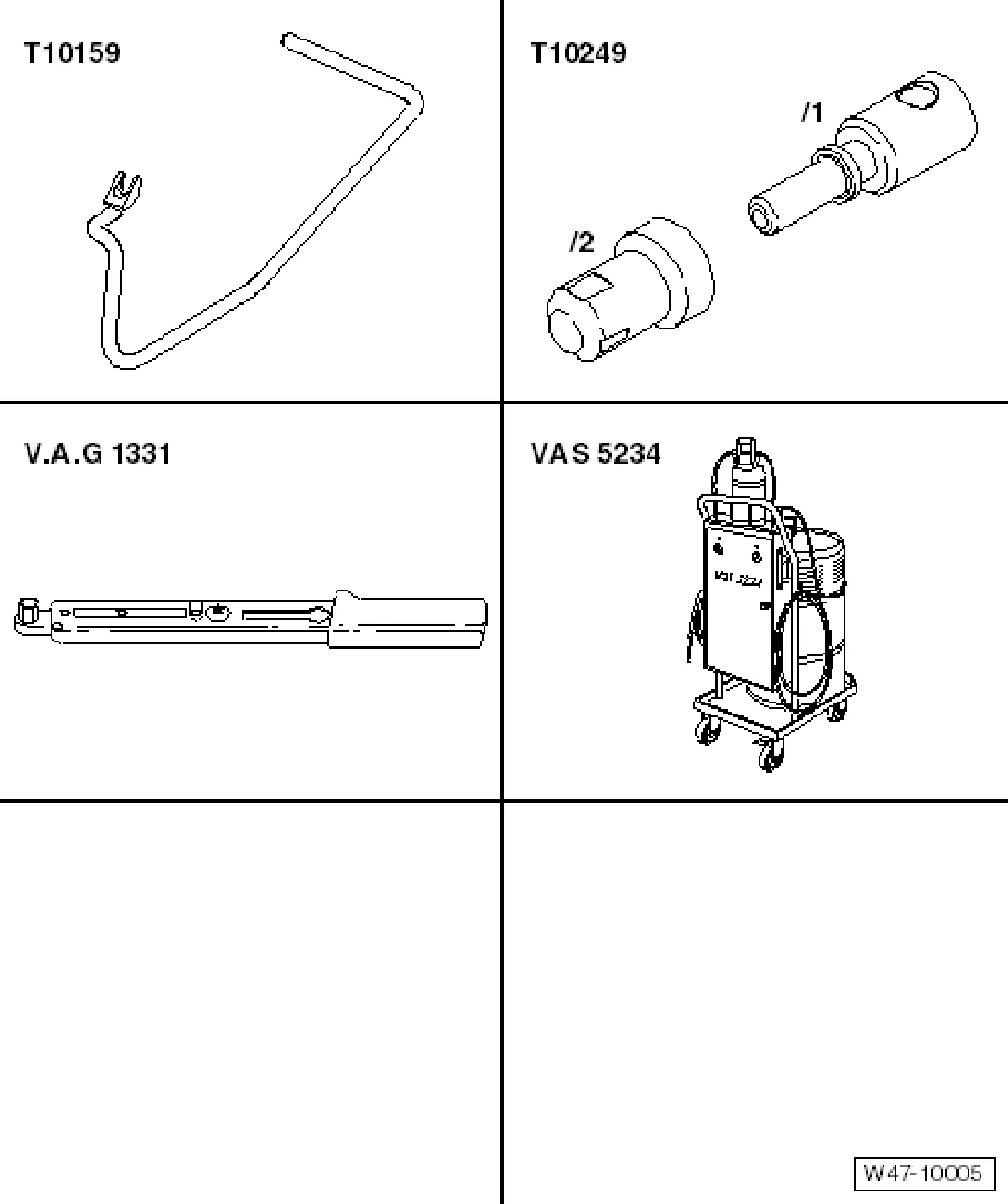

Wymagane narzędzia specjalne i wyposażenie warsztatowe

  • Narzędzie do odblokowywania – T10159 A-
  • Narzędzie do zaciskania przewodów – T10249-
  • Klucz dynamometryczny – V.A.G 1331-
  • Urządzenie do napełniania i odpowietrzania układu hamulcowego – VAS 5234-

7.2.1 Demontaż

Pojazdy z silnikiem benzynowym 1,4 l 125 kW

  • Zdemontować wygłuszenie ⇒ Ogólne naprawy nadwozia, część zewnętrzna; Grupa napraw 50; Przód nadwozia.
  • Zdemontować nadkole prawej przedniej wnęki koła ⇒ Nadwozie; Grupa napraw 66; Wyposażenie zewnętrzne.
  • Zdemontować prawy wał napędowy ⇒ Układ jezdny, osie, układ kierowniczy; Grupa napraw 40; Zawieszenie przednich kół, wał napędowy.

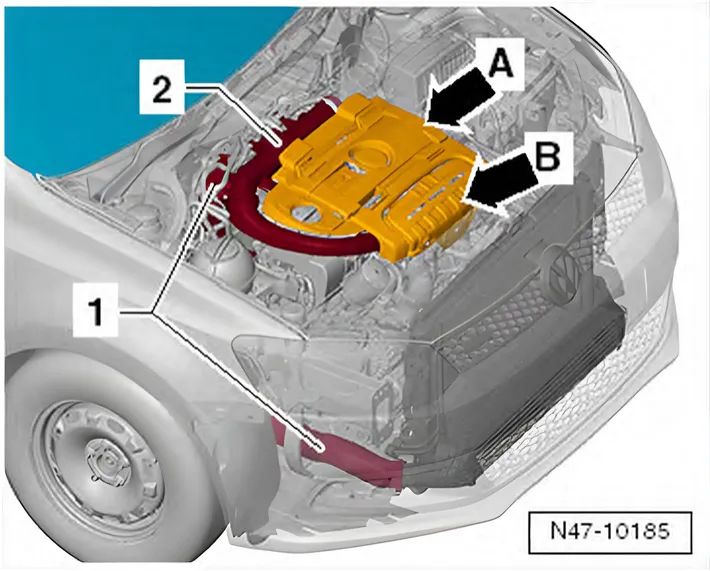

  • Zdjąć osłonę silnika -strzałka A- i osłonę termiczną -strzałka B- ⇒ Grupa napraw 21; Układ doładowania.
  • Zdemontować przewody powietrza doładowującego -1- i -2- ⇒ Grupa napraw 21; Układ doładowania.
  • Zdemontować kierownicę powietrza -1- ⇒ Grupa napraw 19; Demontaż i montaż elementów układu chłodzenia.
  • Zdemontować wygłuszenie sprężarki i odłożyć je na bok ⇒ Grupa napraw 21; Demontaż i montaż sprężarki.
  • Zdemontować moduł przepustnicy – J338- ⇒ Grupa napraw 24; Demontaż i montaż modułu przepustnicy J338.

Pojazdy z ręczną skrzynią biegów

  • Odessać jak najwięcej płynu hamulcowego ze zbiornika płynu hamulcowego urządzeniem do napełniania i odpowietrzania – VAS 5234- lub urządzeniem odsysającym – V.A.G 1869/4-.
  • W obszarze silnika rozłożyć odpowiednią ilość niestrzępiących się szmatek.
  • Zdjąć przewód powrotny -2- pompy sprzęgła -3- ze zbiornika płynu hamulcowego -4-.
  • Uszczelnić przewód powrotny -2- pompy sprzęgła -3- narzędziem do zaciskania przewodów – T10249- -1-.
  • Podwiązać przewód powrotny -2- w górze.

Kontynuacja dla wszystkich pojazdów

  • Ostrożnie otworzyć uchwyt -2- przy zaczepie blokującym -strzałka-.
  • Odpiąć przewód płynu chłodzącego -1-.
  • Rozłączyć przewody paliwowe -strzałki- w miejscu połączenia w komorze silnika po prawej stronie.
  • Odłożyć przewody paliwowe na bok.

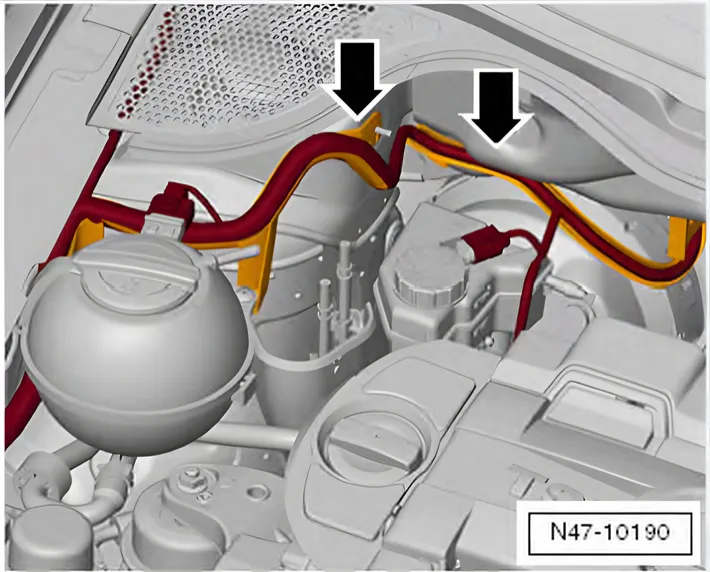

  • Odpiąć wiązkę przewodów z uchwytów -strzałka-.
  • Odblokować złącze -2- i odłączyć je.
  • Wykręcić śruby -3-.
  • Odłożyć zbiorniczek wyrównawczy płynu chłodzącego -1- na bok.
  • Odessać jak najwięcej płynu hamulcowego ze zbiornika płynu hamulcowego urządzeniem do napełniania i odpowietrzania – VAS 5234-.
  • W obszarze silnika rozłożyć odpowiednią ilość niestrzępiących się szmatek.
  • Odblokować i odłączyć złącze -1- od styku ostrzegawczego poziomu płynu hamulcowego – F34-.
  • Wykręcić śruby -strzałki- zbiornika płynu hamulcowego -1-.
  • Ostrożnie wyciągnąć zbiornik płynu hamulcowego z tulejek uszczelniających pompy hamulcowej.
  • Oznaczyć i odkręcić przewody hamulcowe -1- od pompy hamulcowej -2-.
  • Zaślepić przewody hamulcowe zatyczkami uszczelniającymi – 1H0 698 311 A-.
  • Wyciągnąć przewód podciśnienia -3- z serwa hamulcowego.

Pojazdy z silnikiem benzynowym i dwusprzęgłową skrzynią biegów

  • Odblokować złącze -2- czujnika ciśnienia serwa hamulcowego (wzmacniacza siły hamowania) – G294- -1- i odłączyć je.
  • Zdjąć wąż podciśnienia -2- z pompy podciśnienia (pompy vacuum) układu hamulcowego – V192- -1- i odłożyć go na bok.

Kontynuacja dla wszystkich pojazdów

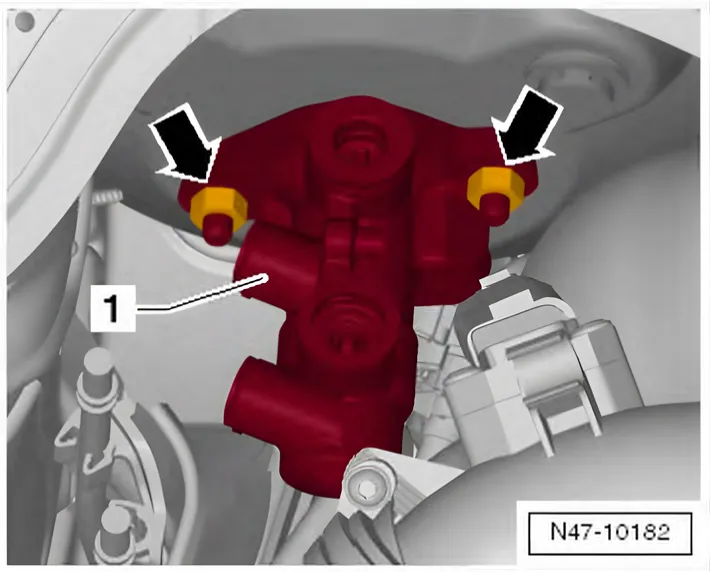

  • Odkręcić nakrętki -strzałki- pompy hamulcowej -1-.
  • Odblokować złącze włącznika świateł hamowania (czujnika stopu) – F- i odłączyć je.
  • Ostrożnie zdjąć pompę hamulcową razem z włącznikiem świateł hamowania (czujnikiem stopu) – F- z serwa hamulcowego.

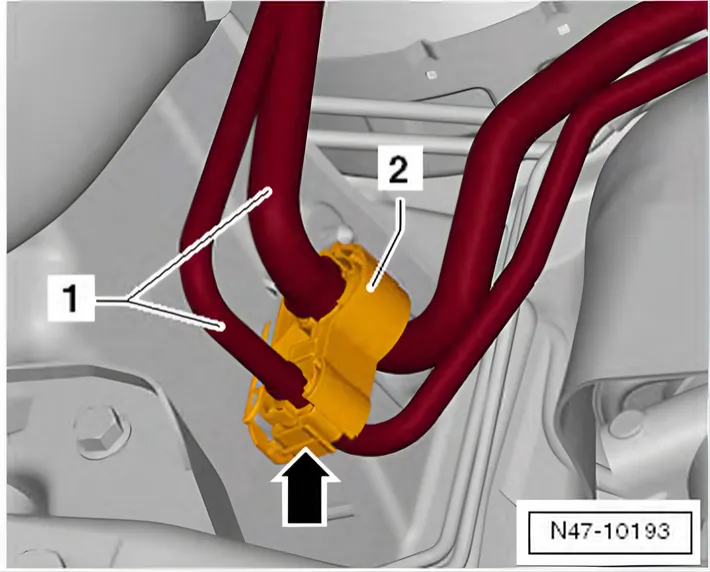

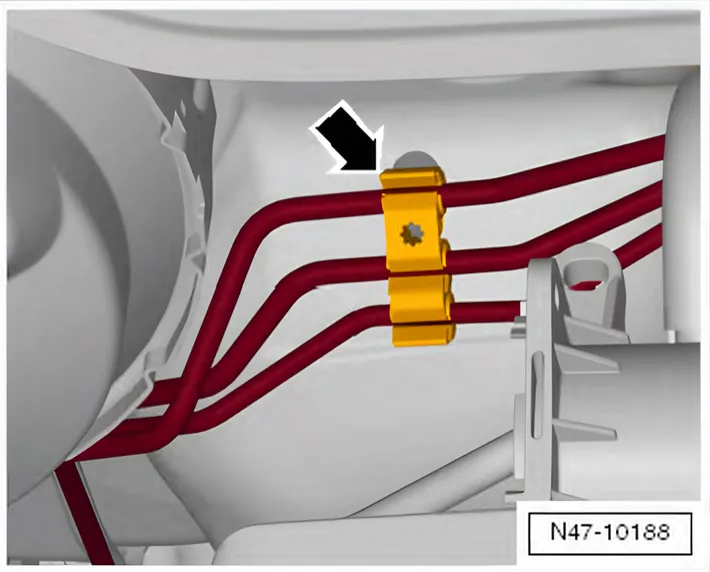

  • Odpiąć przewody hamulcowe elastyczne z uchwytu -strzałka-.
  • Odkręcić nakrętki -strzałki-.

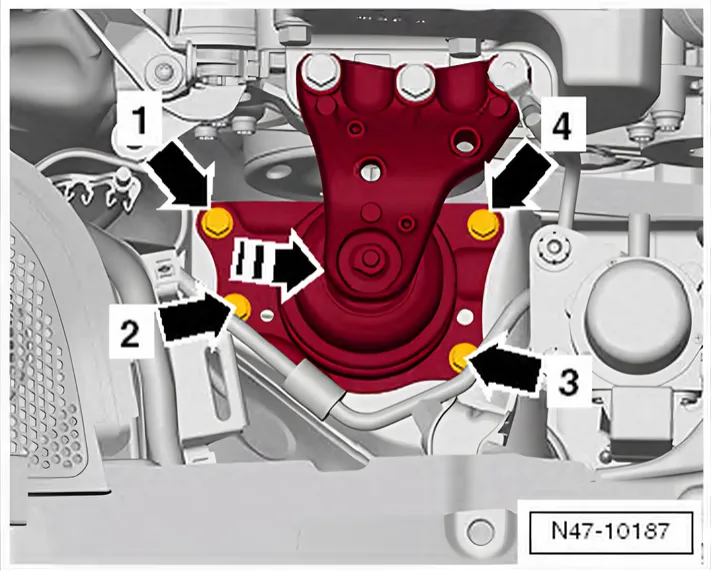

  • Wykręcić śruby -1- do -4- mocowania silnika.
  • Odciągnąć silnik za mocowanie silnika o 3,5 cm do przodu -w kierunku strzałki-.
  • Ostrożnie wyjąć serwo hamulcowe z pojazdu.

7.2.2 Montaż

Montaż przeprowadza się w odwrotnej kolejności. Należy przestrzegać następujących wskazówek:

  • Ostrożnie włożyć serwo hamulcowe i dokręcić nakrętki.
  • Przy łączeniu pompy hamulcowej z serwem hamulcowym zwrócić uwagę na prawidłowe położenie popychacza w pompie hamulcowej.

Przed wciśnięciem zbiornika płynu hamulcowego w pompę hamulcową posmarować tulejki uszczelniające płynem hamulcowym.

Moment dokręcania

ElementMoment dokręcania
Serwo hamulcowe do zespołu pedałów i przegrody podszybia ♦Użyć nowych nakrętek25 Nm
Pompa hamulcowa do serwa hamulcowego ♦Użyć nowych nakrętek25 Nm
Przewody hamulcowe do pompy hamulcowej14 Nm
Zbiornik płynu hamulcowego do pompy hamulcowej4 Nm
Zbiorniczek wyrównawczy płynu chłodzącego do nadwozia5 Nm
