Naprawa tylnych zacisków hamulcowych

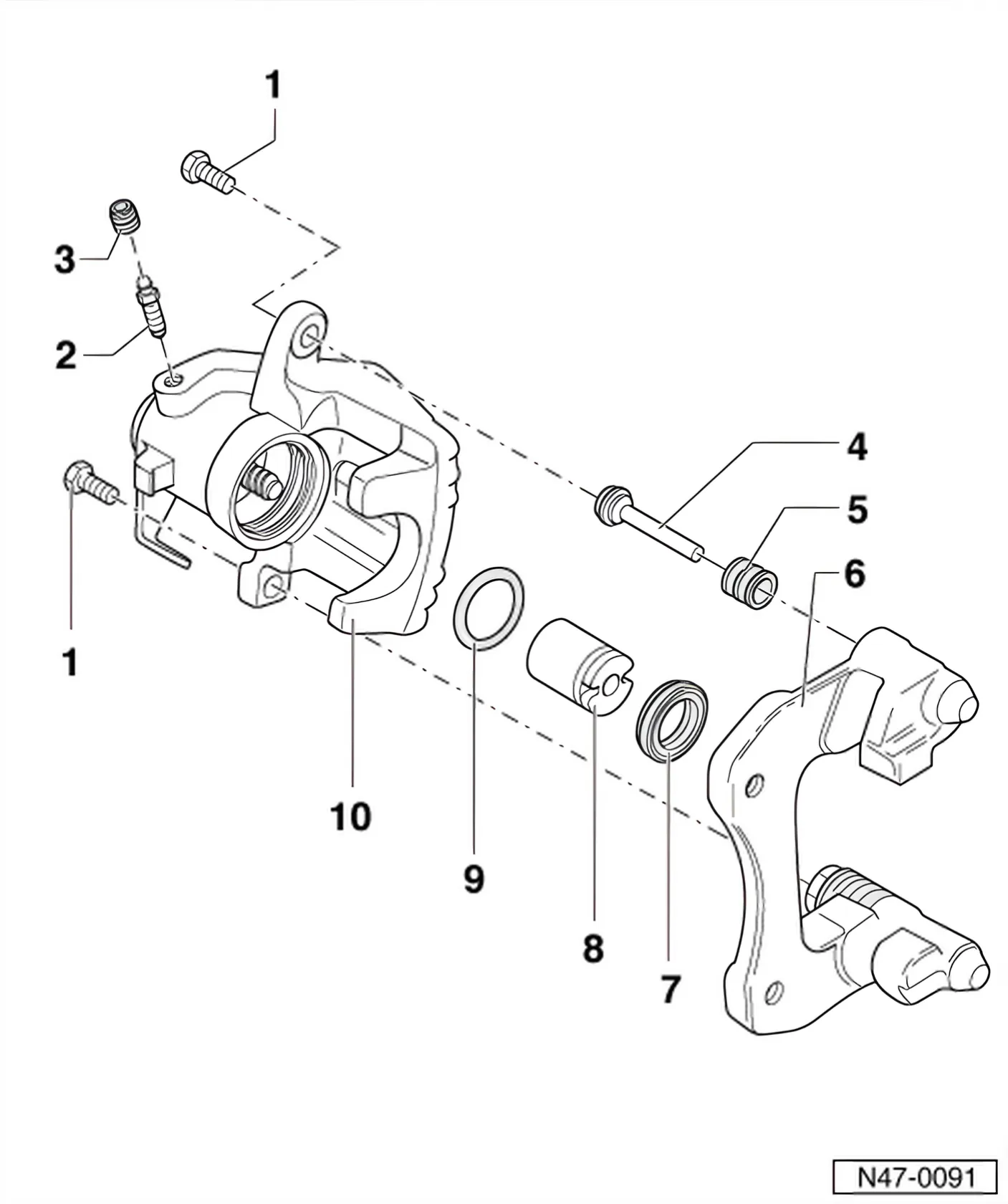

• 1 Samozabezpieczająca śruba sześciokątna, 35 Nm
  • Wymienić.
  • Przy odkręcaniu i dokręcaniu przytrzymywać prowadnicę zacisku.
• 2 Zawór odpowietrzający
  • Przed wkręceniem nałożyć cienką warstwę pasty montażowej G 052 150 A2 na gwint.
• 3 Kapturek przeciwpyłowy
• 4 Prowadnica zacisku
  • Przed założeniem kapturka ochronnego nasmarować.
• 5 Nakładka ochronna
  • Założyć na jarzmo zacisku i prowadnicę zacisku.
• 6 Jarzmo zacisku z prowadnicami zacisku i kapturkiem ochronnym
  • Dostarczane jako część oryginalna, zmontowane z wystarczającą ilością smaru na prowadnicach zacisku.
  • Jeśli kapturki ochronne lub prowadnice zacisku są uszkodzone, zamontować zestaw naprawczy. Do nasmarowania prowadnic zacisku użyć dołączonej saszetki ze smarem.
• 7 Nakładka ochronna
  • Naciągnąć tak, aby zewnętrzna warga uszczelniająca weszła na tłoczek.
• 8 Tłoczek z automatyczną regulacją
  • Demontaż i montaż ⇒ 2.1 Demontaż i montaż tłoczka tylnego zacisku hamulcowego.
  • Przed montażem nałożyć cienką warstwę pasty montażowej G 052 150 A2 na tłoczek.
• 9 Pierścień uszczelniający
  • Demontaż i montaż ⇒ 2.1 Demontaż i montaż tłoczka tylnego zacisku hamulcowego.
• 10 Zacisk hamulcowy z dźwignią linki hamulca postojowego (ręcznego)
  • W razie nieszczelności przy dźwigni linki hamulca ręcznego wymienić zacisk hamulcowy.
  • Po naprawie wstępnie odpowietrzyć zacisk hamulcowy ⇒ 2.1.3 Wstępne odpowietrzanie zacisku hamulcowego.

2.1 Demontaż i montaż tłoczka tylnego zacisku hamulcowego

Wymagane narzędzia specjalne i wyposażenie warsztatowe

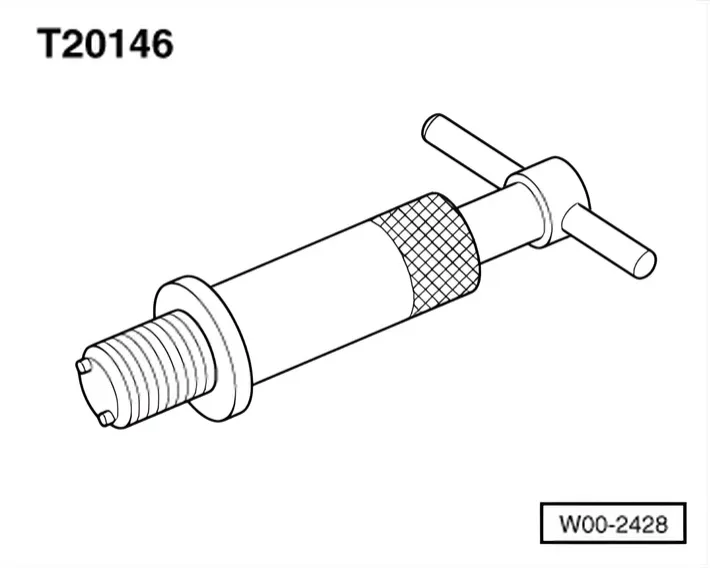

• Przyrząd do cofania tłoczków – T20146-

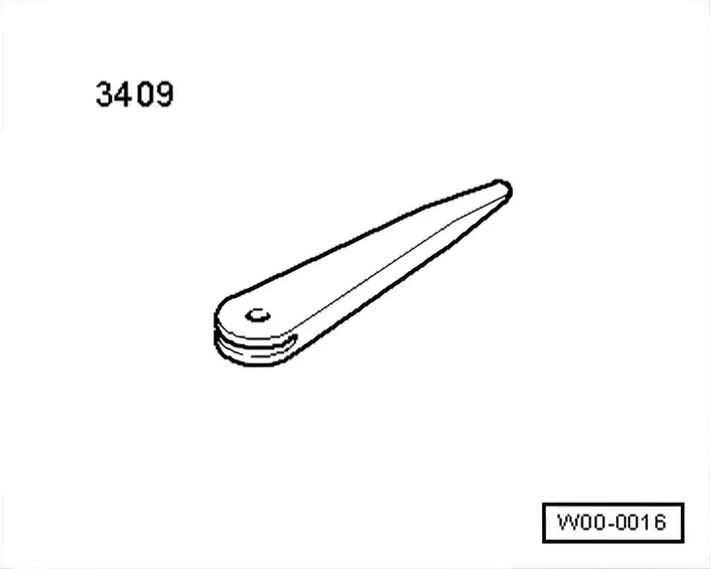

• Klin demontażowy – 3409-
• Butelka do odpowietrzania

2.1.1 Demontaż

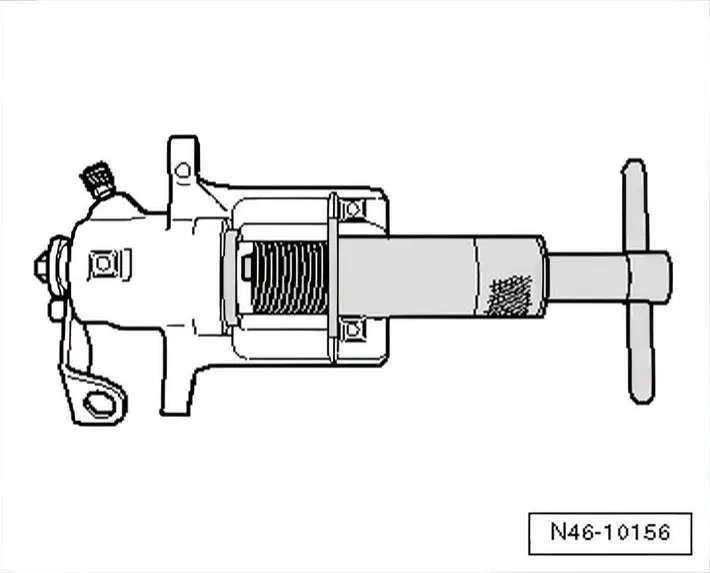

• Wykręcić tłoczek z zacisku hamulcowego w lewo (przeciwnie do ruchu wskazówek zegara) przyrządem do cofania tłoczków – T20146-.

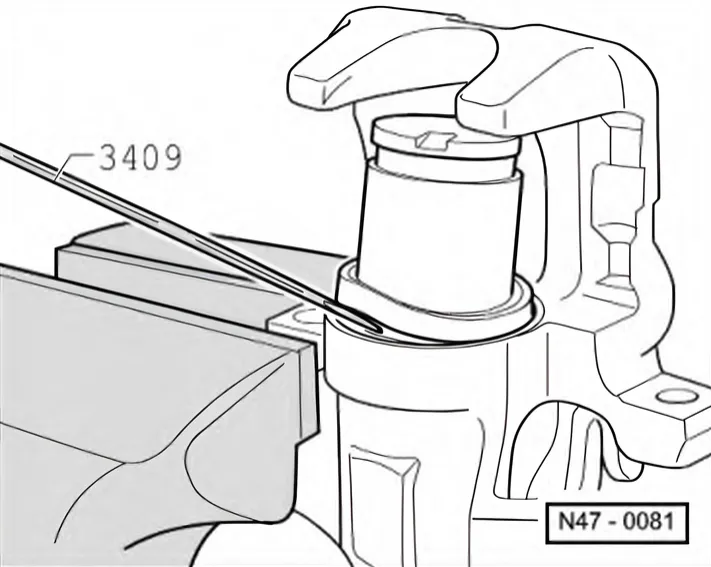

• Wyjąć uszczelkę klinem 3409.

2.1.2 Montaż

Powierzchnie tłoczka i uszczelki czyścić wyłącznie spirytusem denaturowanym, a następnie osuszyć.

• Przed włożeniem nałożyć cienką warstwę pasty montażowej G 052 150 A2 na tłoczek i uszczelkę.

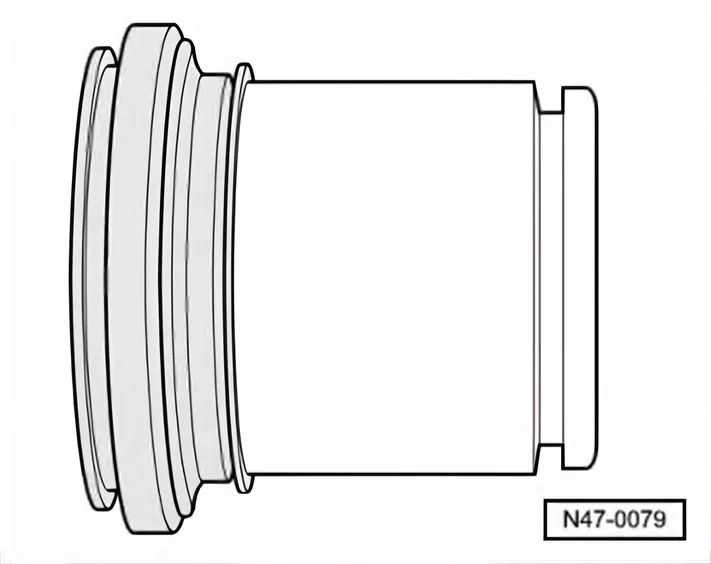

• Nałożyć kapturek ochronny zewnętrzną wargą uszczelniającą na tłoczek.

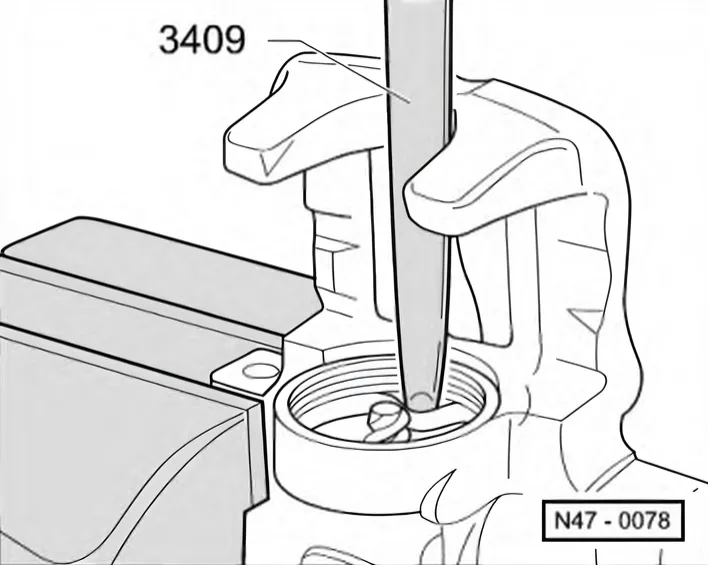

• Wprowadzić wewnętrzną wargę uszczelniającą do rowka w cylindrze klinem 3409.

Przytrzymywać przy tym tłoczek przed zaciskiem hamulcowym.

• Wkręcić tłoczek w prawo do zacisku hamulcowego przyrządem do cofania tłoczków – T20146-; nie uszkodzić kapturka ochronnego.

2.1.3 Wstępne odpowietrzanie zacisku hamulcowego

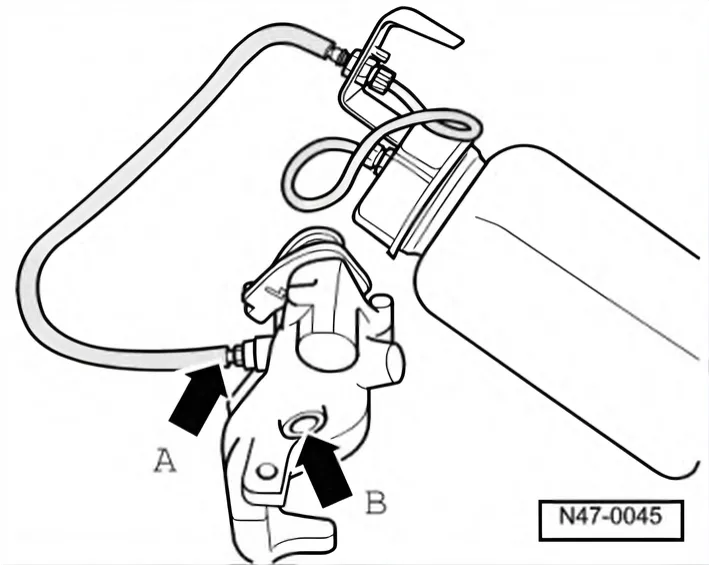

• Otworzyć zawór odpowietrzający -strzałka A- i za pomocą dostępnej w handlu butelki do odpowietrzania napełniać płynem hamulcowym, aż z gwintowanego otworu przyłącza przewodu hamulcowego elastycznego -strzałka B- zacznie wypływać płyn hamulcowy bez pęcherzyków powietrza. Zamknąć zawór odpowietrzający.

Do wstępnego odpowietrzania ustawić zacisk hamulcowy w sposób pokazany na ilustracji.
