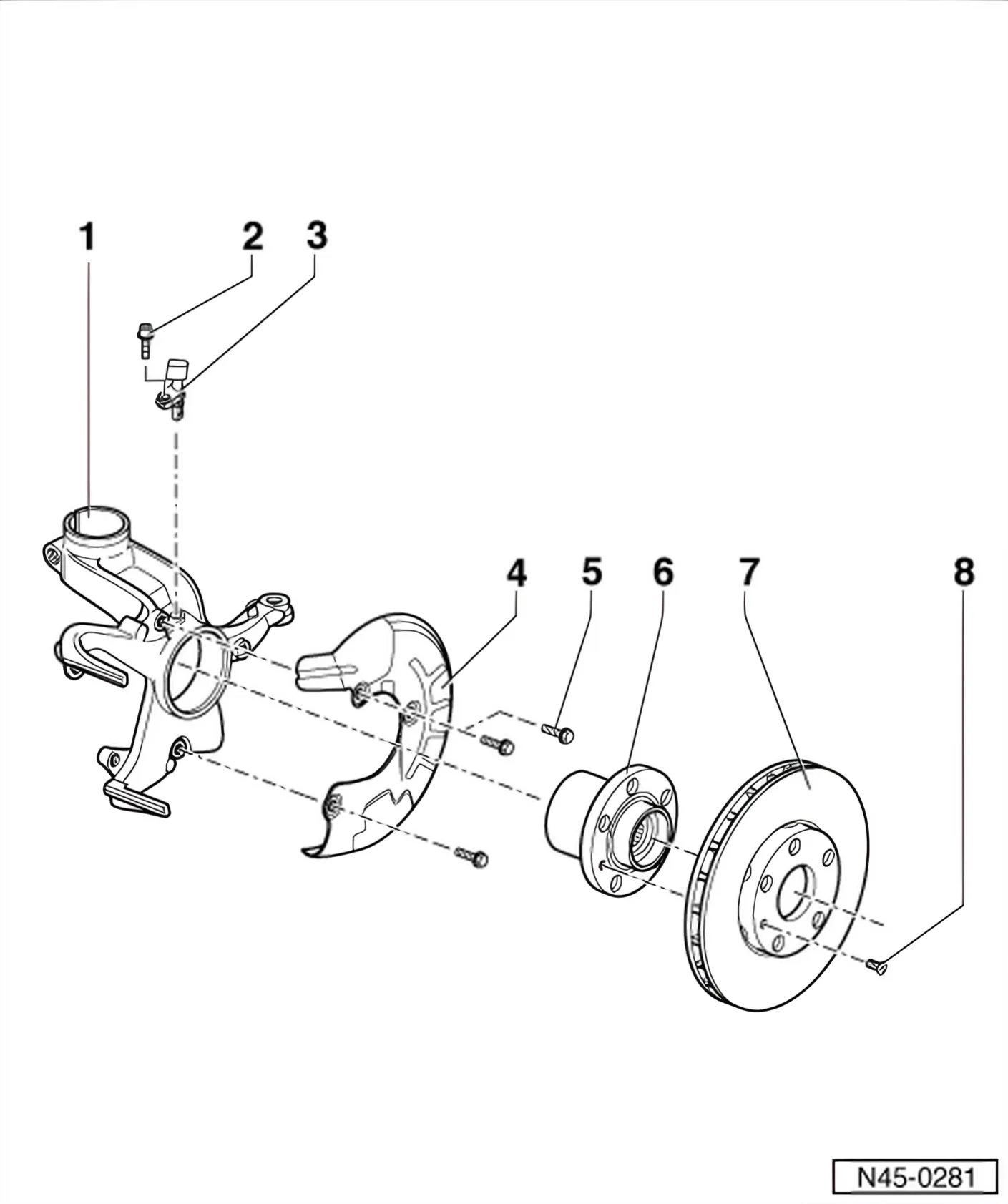

Demontaż i montaż elementów układu ABS na osi przedniej

• 1 Zwrotnica
• 2 Śruba z gniazdem sześciokątnym, 8 Nm
• 3 Czujnik prędkości obrotowej koła (czujnik ABS)
  • Przed włożeniem czujnika oczyścić wewnętrzną powierzchnię otworu i pokryć ją pastą wysokotemperaturową G 052 112 A3.
  • Demontaż i montaż ⇒ 7.1.1 Demontaż i montaż czujnika prędkości obrotowej koła (czujnika ABS) na osi przedniej.
• 4 Osłona tarczy hamulcowej
• 5 Śruby Torx, 12 Nm
• 6 Piasta koła z łożyskiem koła
  • Pierścień impulsowy ABS znajduje się w piaście koła ⇒ 7.1 Demontaż i montaż elementów układu ABS na osi przedniej
  • Wyciskanie i wciskanie ⇒ Układ jezdny, osie, układ kierowniczy; Grupa napraw 40; II
    • Budowa:

łożyska kół.

• 7 Tarcza hamulcowa
• 8 Śruba Torx, 4,5 Nm

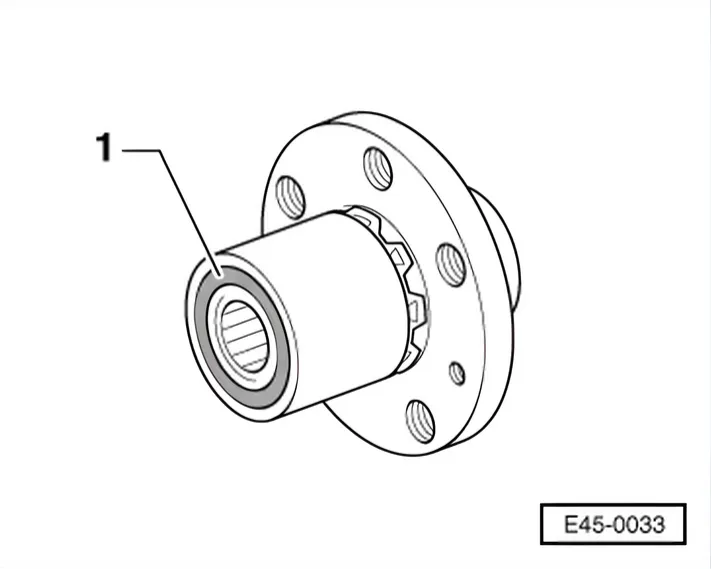

Pierścień impulsowy ABS -1-

7.1.1 Demontaż i montaż czujnika prędkości obrotowej koła (czujnika ABS) na osi przedniej

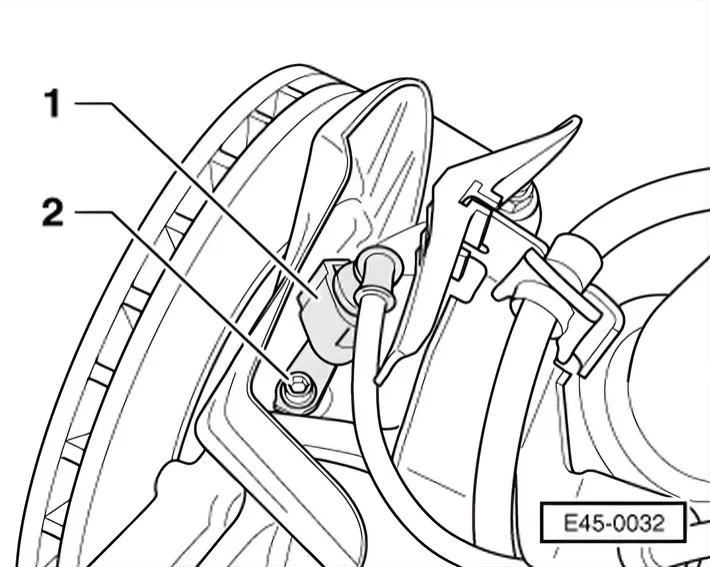

Demontaż:

• Podnieść pojazd.

• Rozłączyć złącze -1- przewodu czujnika prędkości obrotowej koła i czujnika prędkości obrotowej koła.
• Wykręcić śrubę -2- ze zwrotnicy.
• Wyciągnąć czujnik prędkości obrotowej koła ze zwrotnicy.

Montaż:

• Przed włożeniem czujnika prędkości obrotowej koła oczyścić wewnętrzną powierzchnię otworu i pokryć czujnik prędkości obrotowej koła na całym obwodzie pastą wysokotemperaturową G 052 112 A3.
• Włożyć czujnik prędkości obrotowej koła do otworu w zwrotnicy i dokręcić śrubę momentem 8 Nm.
• Podłączyć czujnik prędkości obrotowej koła do jego przewodu.
• Skręcić koła do oporu w lewo i w prawo i sprawdzić odstęp od przewodu czujnika prędkości obrotowej koła.
