Bosch 8.2i; 9.0i ABS/EDS/ASR/ESP

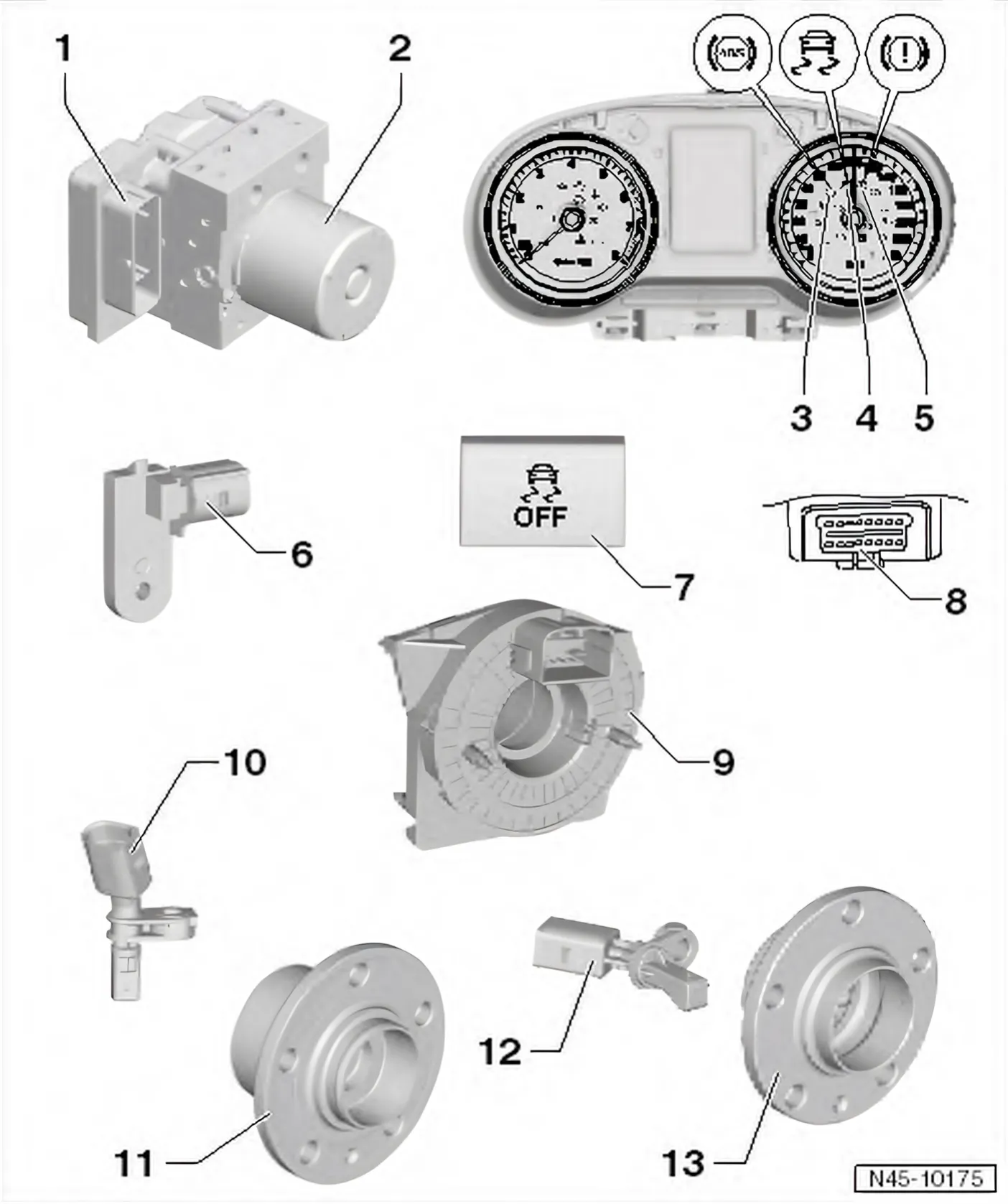

• 1 Sterownik ABS – J104-
  • Miejsce montażu: na zespole hydraulicznym ABS (pompie ABS) po prawej stronie w komorze silnika.
  • Nie rozłączać złącza przed pomyślnym zakończeniem autodiagnozy. Przed rozłączeniem złącza wyłączyć zapłon.

Sterownik zawiera następujące zintegrowane podzespoły:

• Czujnik przyspieszenia poprzecznego
  • G200-
• Czujnik prędkości obrotowej wokół osi pionowej – G202-
• Czujnik przyspieszenia wzdłużnego – G251- (w zależności od wyposażenia)
  • Demontaż i montaż ⇒ 6.3 Bosch 8.2i; 9.0i ABS/EDS/ASR/ESP, kierownica po lewej stronie.

• 2 Zespół hydrauliczny ABS – N55-

Zespół hydrauliczny ABS składa się z następujących podzespołów:

• Pompa powrotna ABS – V39-
• Czujnik ciśnienia hamowania – G201-
• Blok zaworów (zawiera zawory wlotowe i wylotowe).
• Pompy powrotnej ABS – V39- i bloku zaworów nie należy od siebie odłączać
• Demontaż i montaż ⇒ 6.3 Bosch 8.2i; 9.0i ABS/EDS/ASR/ESP, kierownica po lewej stronie.

• 3 Kontrolka ABS – K47-
  • Miejsce montażu: w zestawie wskaźników.

Działanie: ⇒ 5 Sygnalizacja usterek za pomocą kontrolek.

• 4 Kontrolka ESP i ASR – K155-
  • Miejsce montażu: w zestawie wskaźników.

Działanie: ⇒ 5 Sygnalizacja usterek za pomocą kontrolek.

• 5 Kontrolka układu hamulcowego – K118-
  • Miejsce montażu: w zestawie wskaźników.

Działanie: ⇒ 5 Sygnalizacja usterek za pomocą kontrolek.

• 6 Włącznik świateł hamowania (czujnik stopu) – F-
  • Wraz z włącznikiem pedału hamulca – F47-.
  • Demontaż i montaż ⇒ 5.8 Demontaż i montaż włącznika świateł hamowania (czujnika stopu) – F-, kierownica po lewej stronie.
• 7 Przycisk ASR i ESP – E256-
  • Miejsce montażu: w desce rozdzielczej
• 8 Gniazdo diagnostyczne
  • Miejsce montażu: osłona przestrzeni na nogi kierowcy.
• 9 Czujnik kąta skrętu – G85-
  • Miejsce montażu: na kolumnie kierownicy, między kierownicą a przełącznikiem zespolonym.
  • Przestrzegać wskazówek dotyczących montażu.

⇒ 8.2 Demontaż i montaż czujnika kąta skrętu – G85-

• 10 Prawy/lewy przedni czujnik prędkości obrotowej koła (czujnik ABS) -G45- / -G47-
  • Demontaż i montaż ⇒ 7.1.1 Demontaż i montaż czujnika prędkości obrotowej koła (czujnika ABS) na osi przedniej.
• 11 Piasta koła z łożyskiem koła
  • Pierścień impulsowy ABS jest wbudowany w łożysko koła.
• 12 Prawy/lewy tylny czujnik prędkości obrotowej koła -G44- / -G46-
  • Demontaż i montaż (hamulce tarczowe) ⇒ 7.3.1 Demontaż i montaż czujnika prędkości obrotowej koła (czujnika ABS) na osi tylnej
  • Demontaż i montaż (hamulce bębnowe) ⇒ 7.2.1 Demontaż i montaż czujnika prędkości obrotowej koła (czujnika ABS) na osi tylnej, hamulce bębnowe
• 13 Piasta koła z łożyskiem koła
  • Pierścień impulsowy ABS jest wbudowany w łożysko koła.
