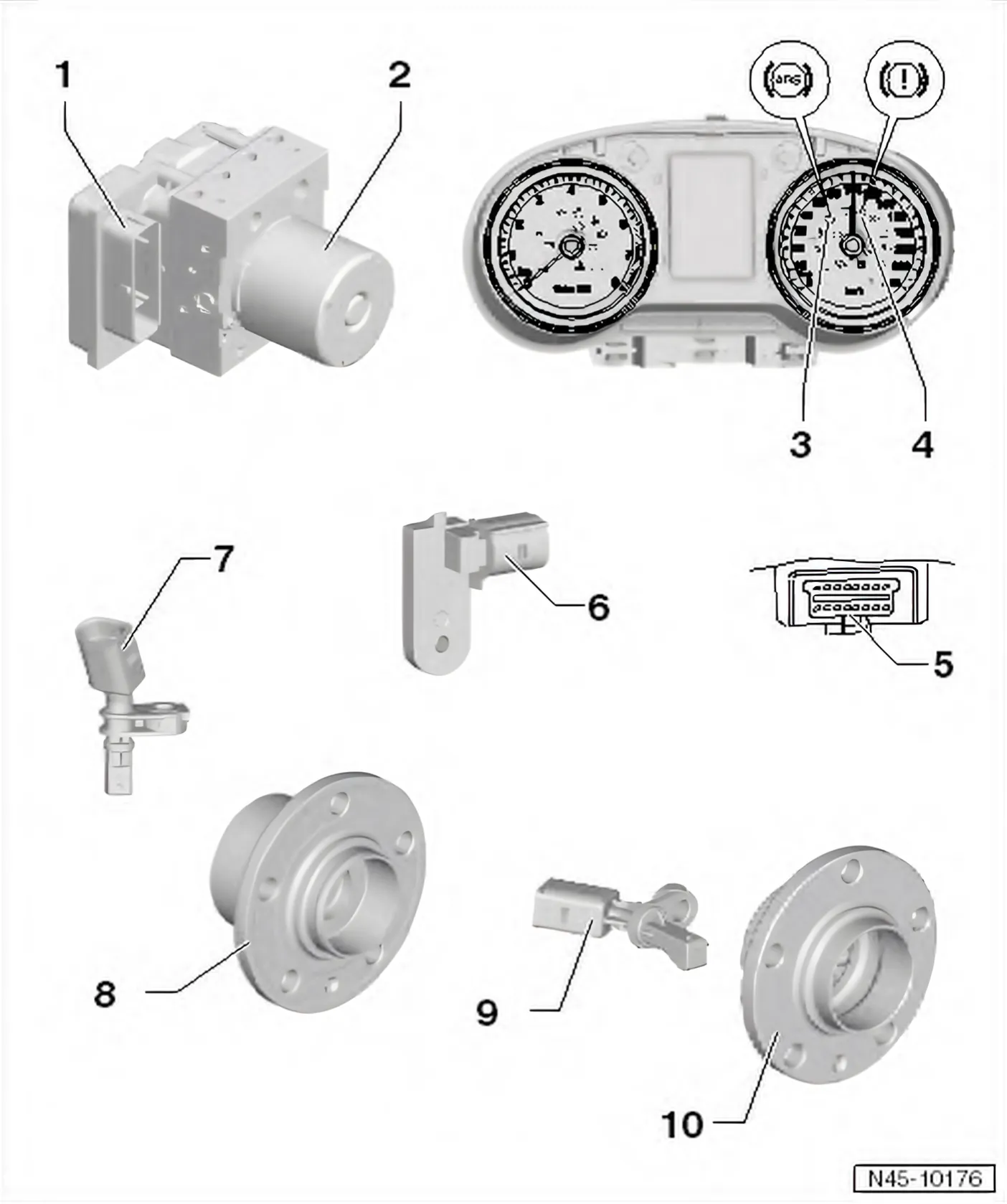

Układ hamulcowy · Układ przeciwblokujący ABS · Podzespoły elektryczne/elektroniczne i miejsca montażu
ABS Bosch 8.2; 9.0
- 1 Sterownik ABS – J104-
- Miejsce montażu: na zespole hydraulicznym ABS (pompie ABS) po prawej stronie w komorze silnika.
- Nie rozłączać złącza przed pomyślnym zakończeniem autodiagnozy. Przed rozłączeniem złącza wyłączyć zapłon.
- Demontaż i montaż ⇒ 6 Budowa: zespół hydrauliczny ABS (pompa ABS), serwo hamulcowe (wzmacniacz siły hamowania) i pompa hamulcowa.
- 2 Zespół hydrauliczny ABS – N55-
Zespół hydrauliczny ABS składa się z następujących podzespołów:
- Pompa powrotna ABS – V39-
- Blok zaworów (zawiera zawory wlotowe i wylotowe).
- Pompy powrotnej ABS – V39- i bloku zaworów nie należy od siebie odłączać
- Demontaż i montaż ⇒ 6 Budowa: zespół hydrauliczny ABS (pompa ABS), serwo hamulcowe (wzmacniacz siły hamowania) i pompa hamulcowa.
- 3 Kontrolka ABS – K47-
- Miejsce montażu: w zestawie wskaźników.
Działanie: ⇒ 5 Sygnalizacja usterek za pomocą kontrolek.
- 4 Kontrolka układu hamulcowego
- K118-
- Miejsce montażu: w zestawie wskaźników.
Działanie: ⇒ 5 Sygnalizacja usterek za pomocą kontrolek.
- 5 Gniazdo diagnostyczne
- Miejsce montażu: osłona przestrzeni na nogi kierowcy.
- 6 Włącznik świateł hamowania (czujnik stopu) – F-
- Wraz z włącznikiem pedału hamulca – F47-.
- Demontaż i montaż ⇒ 5.8 Demontaż i montaż włącznika świateł hamowania (czujnika stopu) – F-, kierownica po lewej stronie.
- 7 Prawy/lewy przedni czujnik prędkości obrotowej koła (czujnik ABS) -G45- / -G47-
- 8 Piasta koła z łożyskiem koła
- Pierścień impulsowy ABS jest wbudowany w łożysko koła.
- 9 Prawy/lewy tylny czujnik prędkości obrotowej koła -G44- / -G46-
- Demontaż i montaż (hamulce tarczowe) ⇒ 7.3.1 Demontaż i montaż czujnika prędkości obrotowej koła (czujnika ABS) na osi tylnej
- Demontaż i montaż (hamulce bębnowe) ⇒ 7.2.1 Demontaż i montaż czujnika prędkości obrotowej koła (czujnika ABS) na osi tylnej, hamulce bębnowe
- 10 Piasta koła z łożyskiem koła
- Pierścień impulsowy ABS jest wbudowany w łożysko koła.
