Bosch 8.2 i 9.0

W pojazdach z ABS Bosch 8.2 i 9.0 możliwe są następujące konfiguracje:

• ABS
• ABS/EDL/TCS/ESP

Układ hamulcowy z ABS ma podział przekątny. Wspomaganie jest realizowane pneumatycznie przez podciśnieniowe serwo hamulcowe (wzmacniacz siły hamowania).

Usterki ABS nie wpływają na działanie układu hamulcowego ani wspomagania. Konwencjonalny układ hamulcowy działa również bez ABS. Należy jednak liczyć się ze zmianą zachowania pojazdu podczas hamowania. Po zaświeceniu się kontrolki ABS tylne koła mogą podczas hamowania przedwcześnie się blokować.

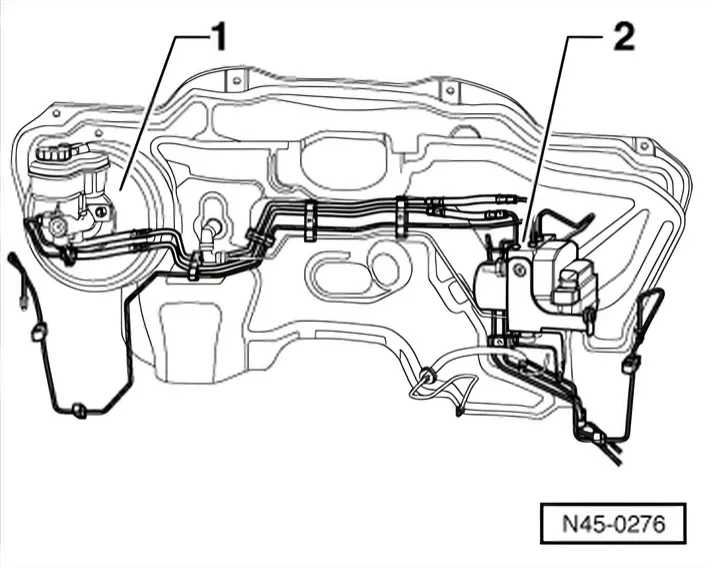

Rozmieszczenie elementów ABS w pojeździe z kierownicą po lewej stronie:

• 1 Zespół hydrauliczny ABS (pompa ABS) i sterownik
• 2 Serwo hamulcowe (wzmacniacz siły hamowania)

Rozmieszczenie elementów ABS w pojeździe z kierownicą po prawej stronie:

• 1 Serwo hamulcowe (wzmacniacz siły hamowania)
• 2 Zespół hydrauliczny ABS (pompa ABS) i sterownik

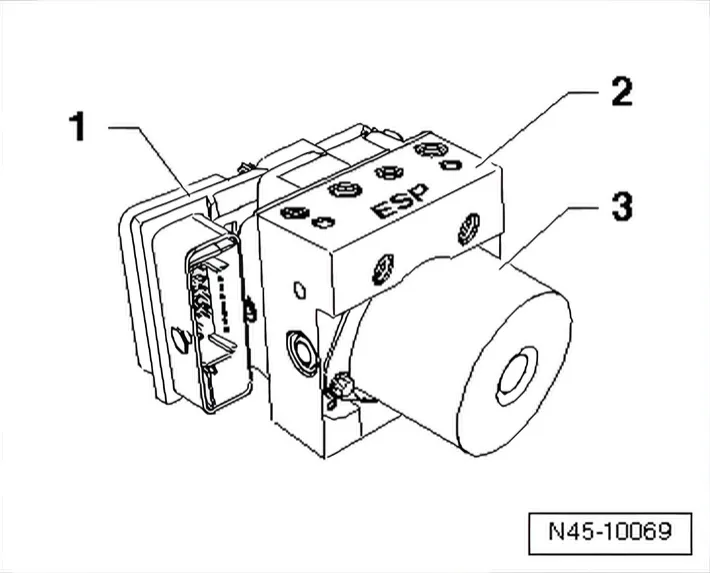

Zespół hydrauliczny ABS -2- i sterownik -1- tworzą jeden podzespół. Pompy hydraulicznej -3- nie wolno odłączać od zespołu hydraulicznego ABS.
