Radio, telefon i nawigacja
Radioodbiorniki i systemy nawigacji z radiem

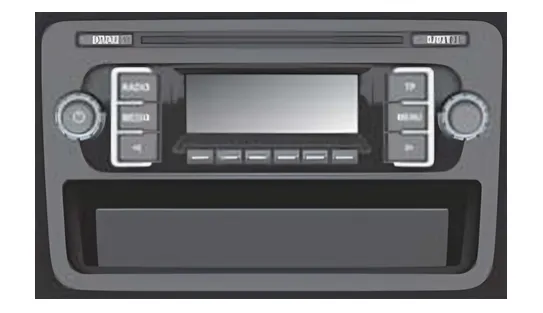

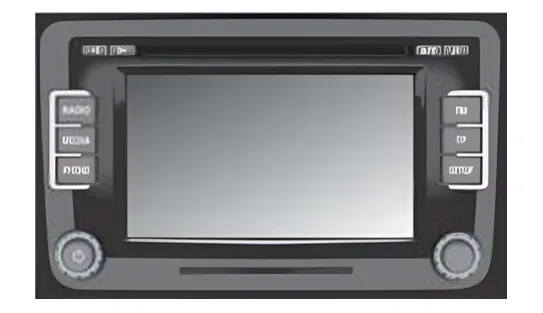

| Dane techniczne | RCD 210 | RCD 310 | RCD 510 | RNS 310 |
|---|---|---|---|---|
| Wyświetlacz jednobarwny | 122 x 36 pikseli | 302 x 45 pikseli | – | – |
| Wyświetlacz kolorowy, dotykowy | – | – | 6,5”, 400 x 240 pikseli | 5,5”, 400 x 240 pikseli |
| Odbiór zakresów FM, TP i RDS (tuner pojedynczy) | ✓ | – | – | – |
| Tuner podwójny FM Twin do odbioru FM, TP i RDS z funkcją anten kierunkowych | – | ✓ | ✓ | ✓ |
| Odbiór AM | ✓ | ✓ | ✓ | ✓ |
| Zintegrowany tuner DAB (radio cyfrowe) | – | w zależności od wyposażenia | w zależności od wyposażenia | – |
| Tuner SDARS (radio SAT) | – | – | ✓ | – |
| Przycisk TP | ✓ | ✓ | ✓ | – |
| System RDS (RadioDataSystem) | ✓ | ✓ | ✓ | – |
| Funkcja TMC i odbiór w tle TMC | – | – | – | ✓ |
| Funkcja Autostore/przyciski pamięci | ✓ / 24 | ✓ / 24 | ✓ / 24 | ✓ / 24 |
| Zintegrowany napęd CD | ✓ | ✓ | zmieniacz na 6 płyt CD | ✓ |
| Zintegrowany czytnik kart pamięci SD | – | – | ✓ | ✓ |
| Układ wspomagania mediów | dane audio CD i MP3 | dane audio CD, MP3 i WMA | dane audio CD, MP3 i WMA | dane audio CD, MP3 i WMA dane systemu nawigacji |
| Złącze wejścia audio (AUX-IN) | ✓ | ✓ | ✓ | ✓ |
| Złącze telefonu do zestawu głośnomówiącego | ✓ (tylko kanał mono) | ✓ | ✓ | ✓ |
| Złącze do przyłącza kamery cofania | – | – | ✓ | – |
| Końcówki głośników o mocy 20W (do podłączenia 2 lub 4 głośniki) | ✓ | ✓ | ✓ | ✓ |
| Nastawienie tonów wysokich, niskich i balance | ✓ | ✓ | ✓ | ✓ |
| Regulacja Fader (tylko cztery głośniki) | ✓ | ✓ | ✓ | ✓ |
| Regulacja siły głosu w zależności od prędkości samochodu | ✓ | ✓ | ✓ | ✓ |
| Jasność oświetlenia wyświetlacza regulowalna niezależnie od oświetlenia wnętrza samochodu | ✓ | ✓ | ✓ | ✓ |
| Funkcja nauki jazdy | ✓ | – | – | – |
| Diagnoza własna i diagnoza głośników | ✓ | ✓ | ✓ | ✓ |
| Tryb Service Test | ✓ | ✓ | ✓ | ✓ |
| Optyczny system parkowania (OPS) | – | ✓ | ✓ | ✓ |
| Kompatybilny BAP/wskazanie funkcji samochodu | – | ✓ OPS, układ klimatyzacji | ✓ OPS, układ klimatyzacji | ✓ OPS, układ klimatyzacji |
| Funkcja systemu nawigacji z kartą, wbudowana symbolika jazdy i język | – | – | – | ✓ widok mapy (2,5D) |
| Karta SD wysyłanie pliku/pobieranie pliku | – | – | audio | dane audio, systemu nawigacji |
| Płyty CD/SD systemu nawigacji | – | – | – | ✓ |
| Dalsze informacje zawiera Zeszyt do samodzielnego kształcenia | SSP nr 404 | SSP nr 417 | SSP nr 423 | SSP nr 423 |
Koncepcja anten w samochodzie VW Polo
Anteny radia (AM, FM i DAB), systemu nawigacji (GPS) i telefonu (GSM/UMTS) są umieszczone w antenie dachowej. Zamiast anteny o długim pręcie stosowana jest antena o krótkim pręcie.

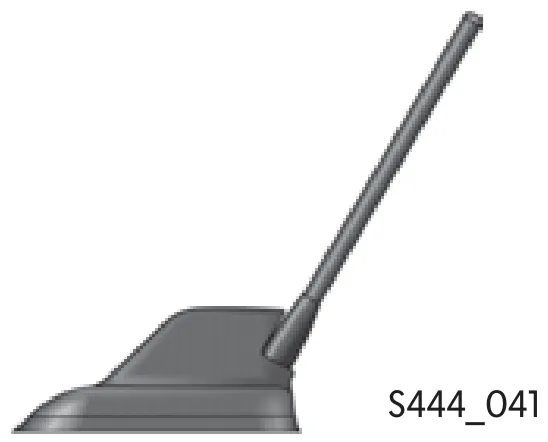

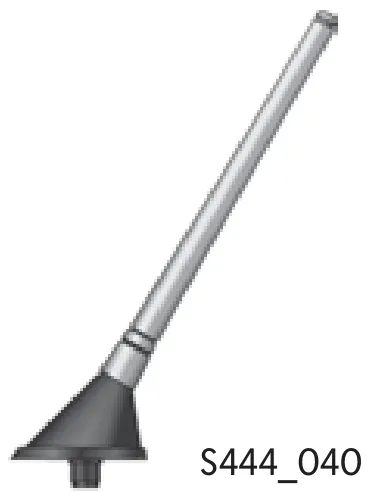

Antena o krótkim pręcie występuje w dwóch wersjach:
do AM/FM i DAB
do AM/FM, DAB, GPS i telefonu
Dodatkowo, do wcześniej przedstawionych odbiorników radiowych i systemu nawigacji z radiem, w samochodzie VW Polo w zależności od danego rynku eksportowego do dyspozycji są dwie wersje instalacji radiowej - wersja radia z tunerem zwykłym i wersja radia z odbiornikiem z funkcją anten kierunkowych i z dwoma tunerami.
Instalacja radia/radio ze zwykłym tunerem

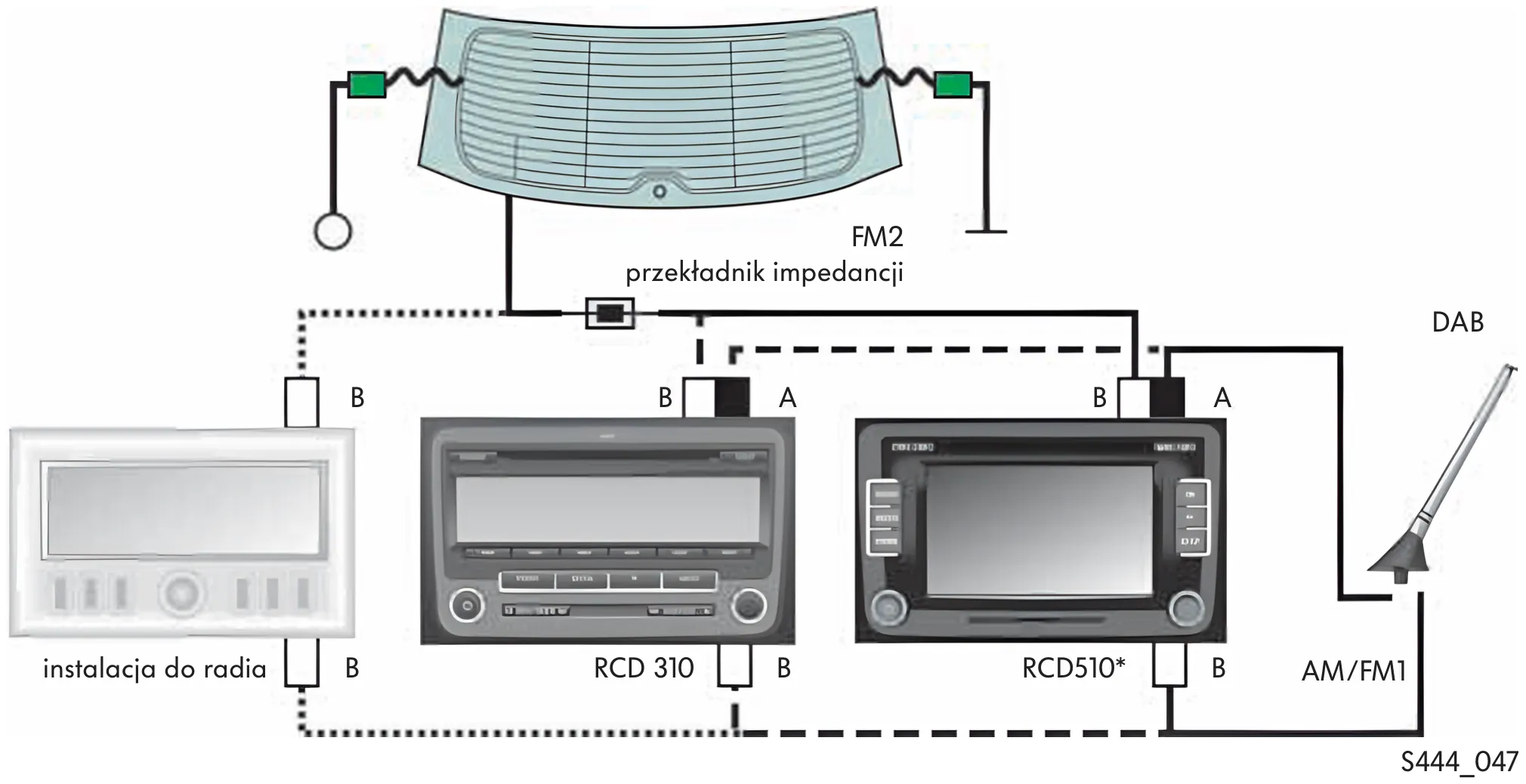

Instalacja do radia/radio z funkcją anten kierunkowych i DAB
Dla odbiornika z dwoma tunerami i z funkcją anten kierunkowych, w tylnej szybie wbudowana jest dodatkowa antena.
Radio/system nawigacji z radiem z funkcją anten kierunkowych, telefonem i DAB
* DAB – w zależności od kraju i wersji

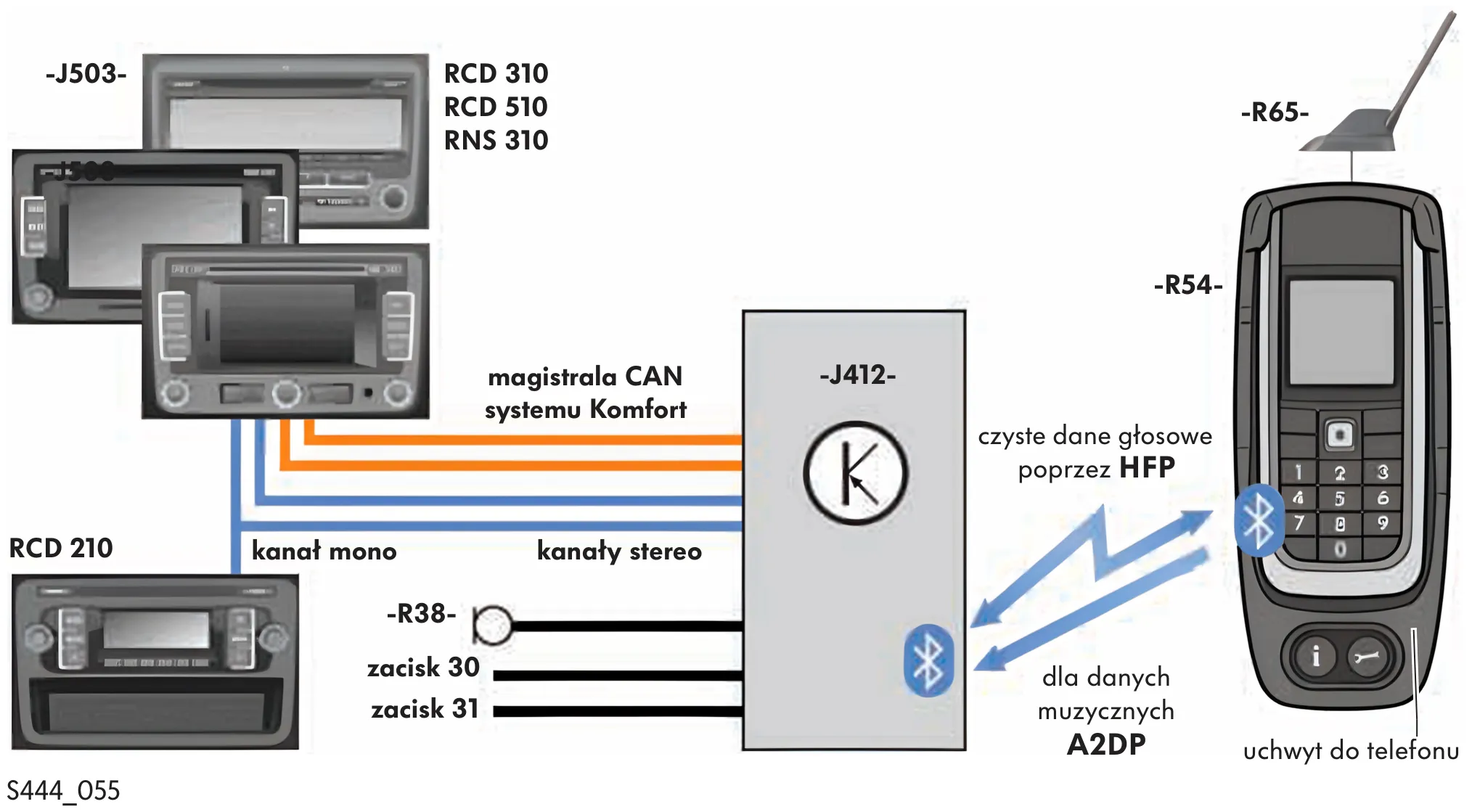

UHV-Low (BluetoothTM only) z funkcją Audiostreaming
Na zakresie UHV-Low z funkcją Audiostreaming stosowane są dwa profile BluetoothTM:
- HFP oznacza Hands-Free-Profile i jest profilem BluetoothTM dla kanału audio rozmów przez telefon. Za jego pomocą następuje transmisja tylko danych dotyczących mowy.
Za pomocą nowego profilu BluetoothTMA2DP
-
Audiostreaming (Advanced Audio Distribution Profil) dane muzyczne przesyłane są ze zgłoszonego urządzenia BluetoothTM w formacie stereo do sterownika UHV. Jednocześnie transmitowane są znacznie większe ilości danych niż przy czystych danych głosowych.
Zakres działania:
- obsługa i wskazania telefonu komórkowego,
- zestaw głośnomówiący i wyciszanie radia,
- doładowywanie telefonu komórkowego poprzez uchwyt do telefonu,
- przyciski info i zawiadamiania o awarii na uchwycie telefonu komórkowego,
- złącze magistrali CAN do magistrali CAN systemu Komfort,
- transmisja danych między telefonem komórkowym a sterownikiem elektroniki obsługi telefonu komórkowego poprzez BluetoothTM,
- UHV zdolny do diagnozy własnej.
Opis
- J412- sterownik elektroniki obsługi telefonu komórkowego
- J503- sterownik z jednostką wskazań radia
i systemu nawigacji
- R38- mikrofon do telefonu
- R54- telefon komórkowy
- R65- antena do telefonu
