Instalacja elektryczna
Skrzynki bezpiecznikowe i gniazda przekaźników w instalacji elektrycznej
Miejsca zamontowania
Miejsce zamontowania akumulatora w komorze silnika, po lewej stronie.
- główna skrzynka bezpieczników na ujemnym biegunie akumulatora
- sterownik instalacji elektrycznej samochodu pod tablicą przyrządów, po lewej stronie
- uchwyt bezpieczników, poniżej kolumny kierownicy

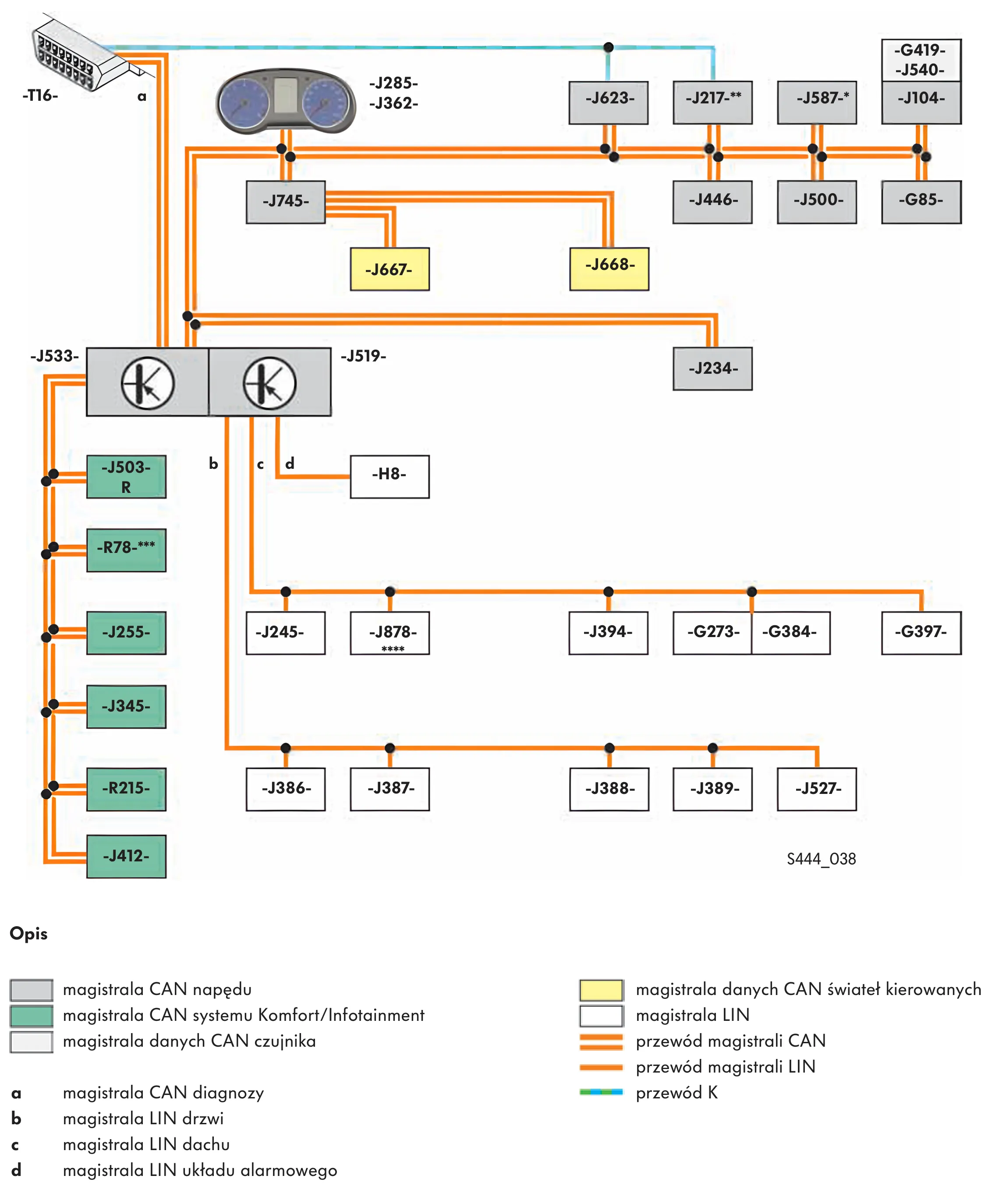

Koncepcja połączeń
Interfejs diagnostyczny -J533- (Gateway) magistrali danych łączy złącza w celu komunikacji systemów następujących magistral danych:
- magistrala CAN napędu
- magistrala CAN systemu Komfort/Infotainment
- magistrala danych CAN systemu diagnozy
Prędkości przekazywania
| Magistrala danych | Prędkości przekazywania |
|---|---|
| Magistrala CAN napędu | 500 kBit/s |
| Magistrala CAN systemu Komfort/Infotainment | 100 kBit/s |
| Magistrala CAN diagnozy | 500 kBit/s |
| Magistrala CAN świateł kierowanych | 500 kBit/s |
| Magistrala LIN | 19,2 kBit/s |
Znaczenie skrótów
- G85 czujnik skrętu kierownicy
- G273 czujnik układu ochrony wnętrza samochodu
- G384 czujnik pochylenia samochodu
- G397 czujnik rozpoznawania deszczu i światła
- G419 zespół czujników ESP
- H8 sygnał dźwiękowy układu alarmowego
- J104 sterownik systemu ABS
- J217** sterownik automatycznej skrzyni biegów
- J234 sterownik poduszki bezpieczeństwa
- J245 sterownik odsuwanego dachu
- J255 sterownik układu Climatronic
- J285 sterownik jednostki wskazań w zestawie wskaźników tablicy przyrządów
- J345 sterownik rozpoznawania przyczepy
- J362 sterownik immobilisera
- J386 sterownik drzwi kierowcy
- J387 sterownik drzwi przedniego pasażera
- J388 sterownik tylnych lewych drzwi
- J389 sterownik tylnych prawych drzwi
- J394 sterownik rolety dachu
- J412 sterownik elektroniki obsługi telefonu komórkowego
- J446 sterownik sygnalizacji przy parkowaniu
- J500 sterownik układu wspomagania kierowania
- J503 sterownik jednostki wskazań radia i systemu nawigacji
- J519 sterownik instalacji elektrycznej samochodu
- J527 sterownik elektroniki kolumny kierownicy
- J533 interfejs diagnostyczny magistrali danych
- J540 sterownik elektromechanicznego hamulca postojowego
- J587* sterownik czujników dźwigni przełączania zakresów
- J623 sterownik silnika
- J667 moduł mocy lewego reflektora
- J668 moduł mocy prawego reflektora
- J745 sterownik światła kierowanego i regulacji zasięgu świateł
- J878**** sterownik dachu podnoszonego
- R radio
- R78*** tuner TV
- R215 interfejs zewnętrznych urządzeń systemu Multimedia
- T16 przyłącze diagnostyczne
- * tylko preselekcyjna skrzynia biegów
- ** tylko automatyczna skrzynia biegów
- *** tylko Japonia
- **** zastosowanie późniejsze
