Demontaż i montaż osi tylnej

Wymagane narzędzia specjalne i wyposażenie warsztatowe

  • Klucz dynamometryczny – V.A.G 1332-
  • Podnośnik silnika i skrzyni biegów – V.A.G 1383 A-
  • Uchwyt kolumny McPhersona – V.A.G 1752-
  • Przyrząd do wciskania pedału hamulca – V.A.G 1869/2-

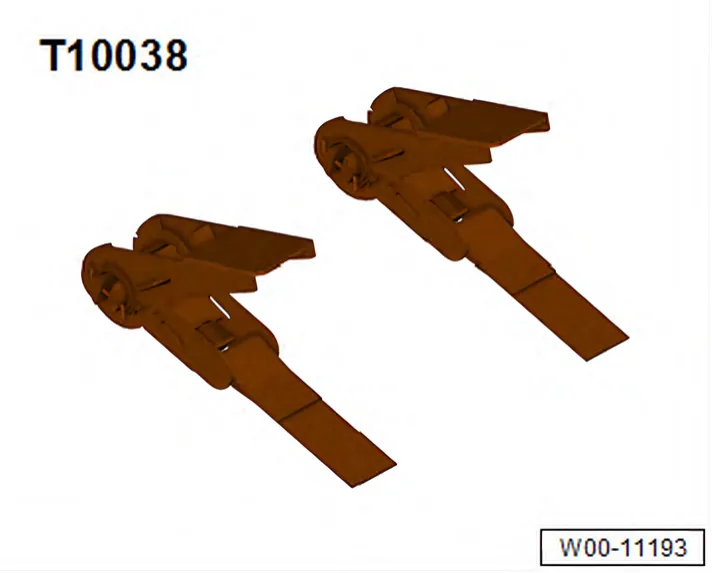

  • Pas napinający – T10038-

Demontaż

6R 2009–2014

  • Zdemontować konsolę środkową ⇒ Ogólne naprawy nadwozia, wnętrze; Grupa napraw 68; Schowki, osłony i wykończenia.

6C 2014–2017

  • W zależności od wersji wyposażenia zdemontować jeden z następujących elementów:
  • Schowek ⇒ Ogólne naprawy nadwozia, wnętrze; Grupa napraw 68; Konsola środkowa; Demontaż i montaż konsoli środkowej
  • Uchwyt na napoje ⇒ Ogólne naprawy nadwozia, wnętrze; Grupa napraw 68; Konsola środkowa; Demontaż i montaż konsoli środkowej
  • Podłokietnik środkowy ⇒ Ogólne naprawy nadwozia, wnętrze; Grupa napraw 68; Przedni podłokietnik środkowy
  • Zwolnić hamulec postojowy (ręczny).

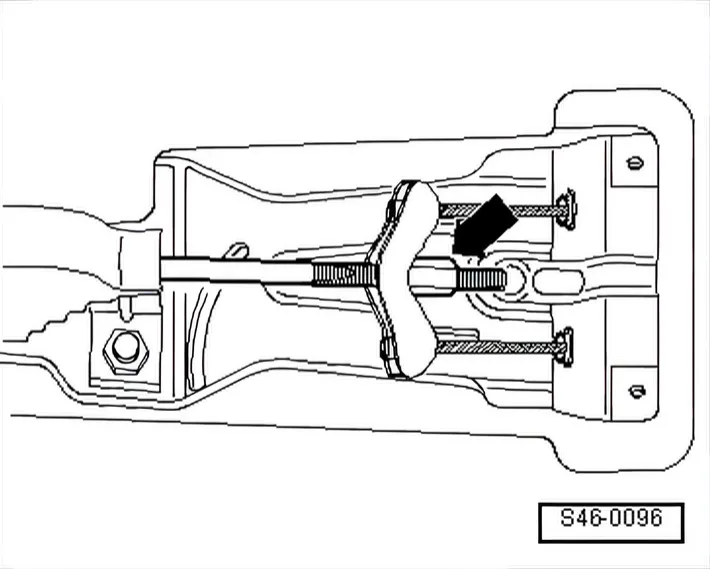

  • Odkręcać nakrętkę regulacyjną -strzałka-, aż linki hamulca postojowego (ręcznego) będzie można wyciągnąć z wyrównywacza.
  • Założyć przyrząd do wciskania pedału hamulca – V.A.G 1869/2-.

Zapobiega to opróżnieniu się przewodów hamulcowych i zespołu hydraulicznego ABS (pompy ABS).

  • Podnieść pojazd na wysokość roboczą.

Mocowanie pojazdu do podnośnika

Przed demontażem osi tylnej pojazd należy przymocować do ramion podnośnika.

Jeśli pojazd nie zostanie przypięty pasami, istnieje niebezpieczeństwo jego zsunięcia się z podnośnika.

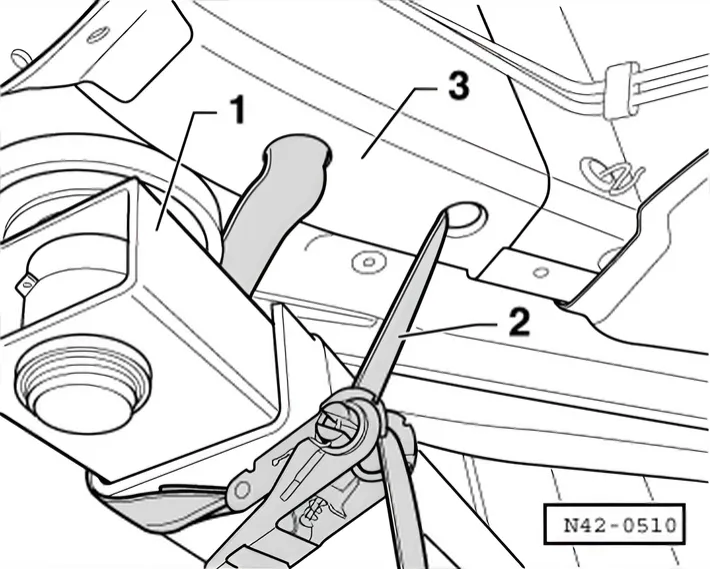

  • Wyjąć zaślepkę z podłużnicy -3- i przeciągnąć pas napinający.
  • 1 Ramię podnośnika
  • 2 Pas napinający – T10038-

Pojazd należy przypiąć pasem napinającym po lewej i po prawej stronie.

  • Zdjąć koła.
  • Odłączyć złącze od czujnika prędkości obrotowej koła (czujnika ABS).

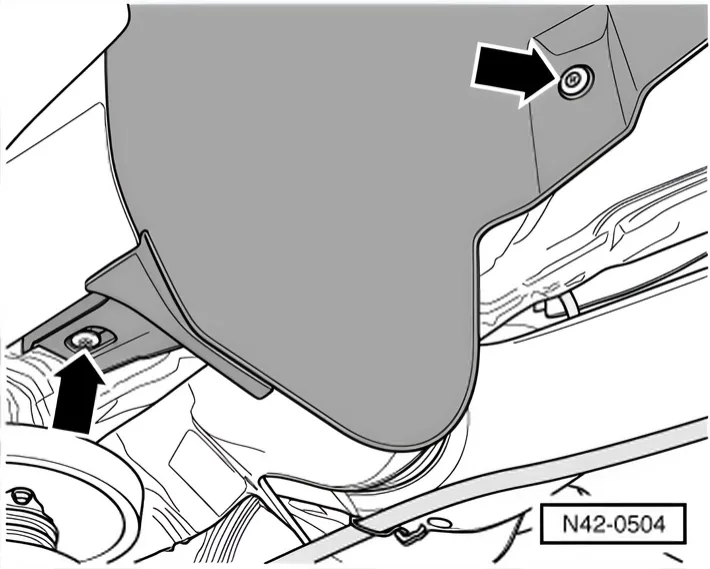

  • Wykręcić śruby nadkoli -strzałki- po obu stronach.

Pojazdy z dynamiczną regulacją zasięgu świateł

  • Odkręcić łącznik tylnego lewego czujnika poziomu nadwozia – G76- od osi tylnej -strzałka-.

Dotyczy wszystkich pojazdów

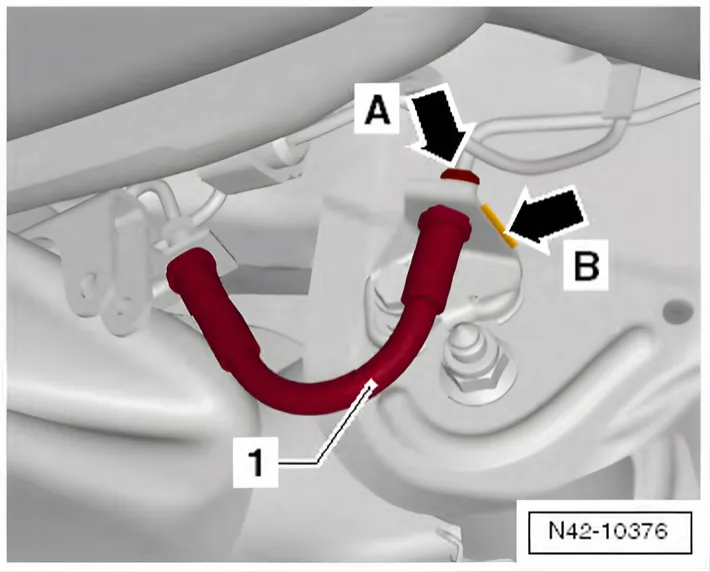

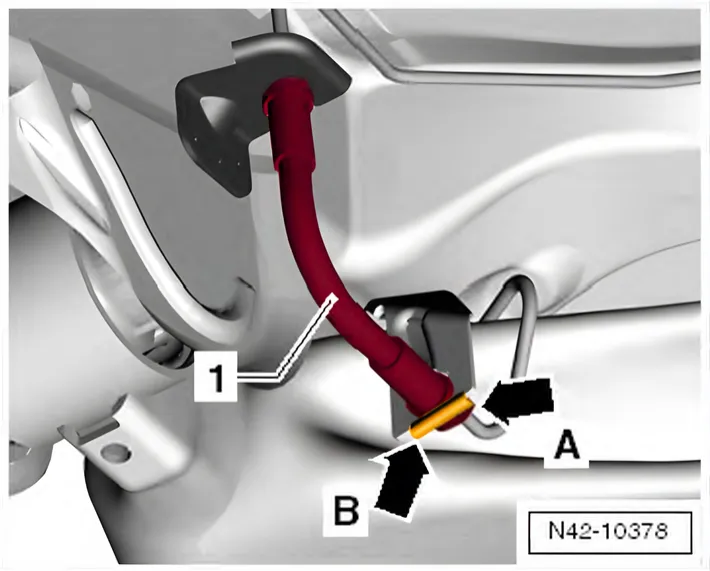

  • Odłączyć lewy przewód hamulcowy -strzałka A- i zdjąć klips -strzałka B-.

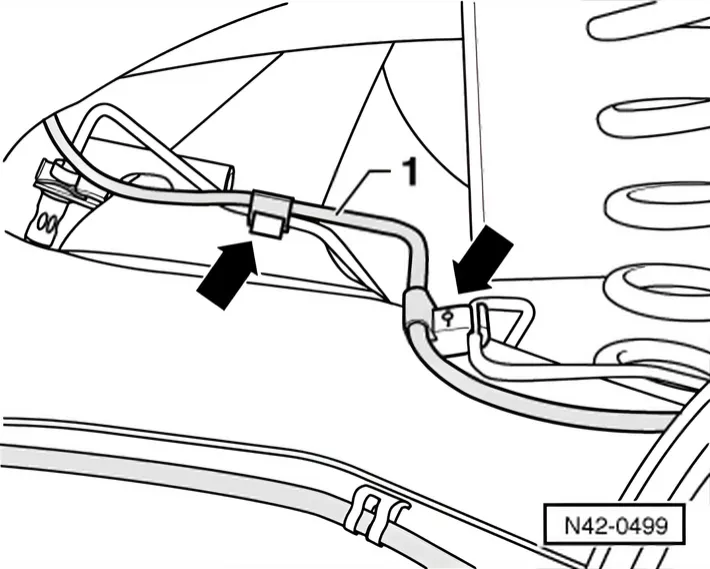

  • Wyciągnąć lewy przewód hamulcowy elastyczny -1- z uchwytu.

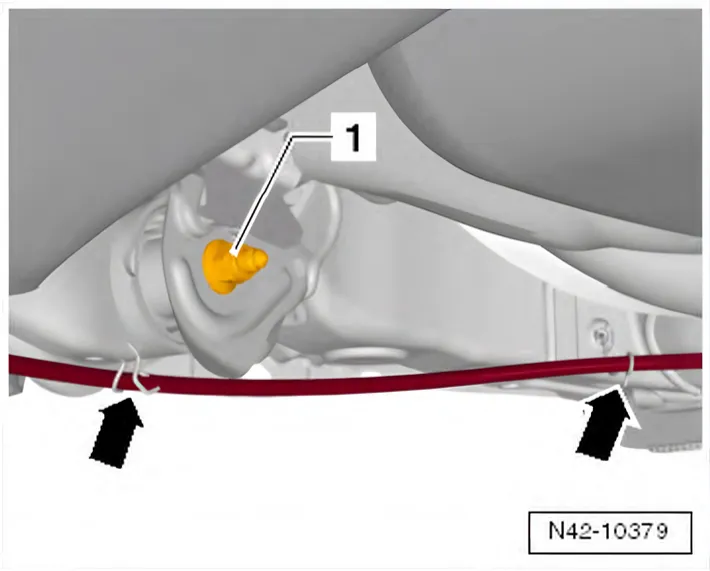

  • Wykręcić śrubę -strzałka- i zdjąć uchwyt -1- z uchwytu montażowego.
  • Odłączyć prawy przewód hamulcowy -strzałka A- i zdjąć klips -strzałka B-.
  • Wyciągnąć prawy przewód hamulcowy elastyczny -1- z tylnej belki.

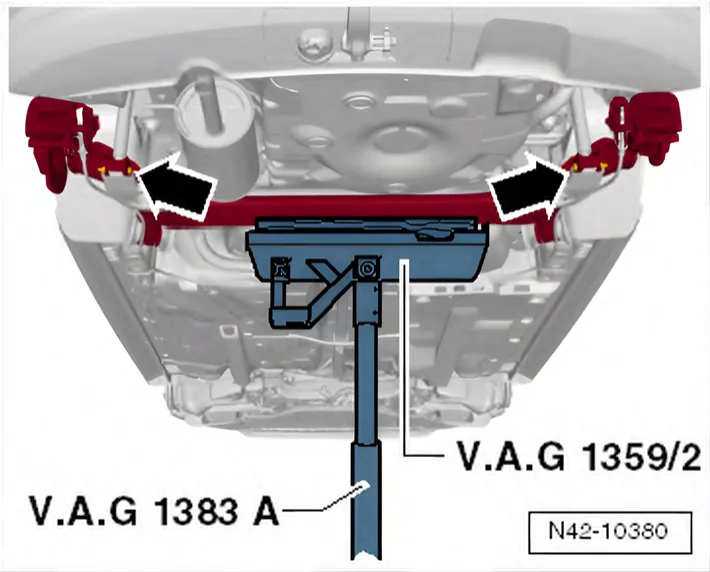

  • Podstawić podnośnik silnika i skrzyni biegów – V.A.G 1383 A-.

6R 2009–2014 Wszystkie pojazdy oprócz R WRC

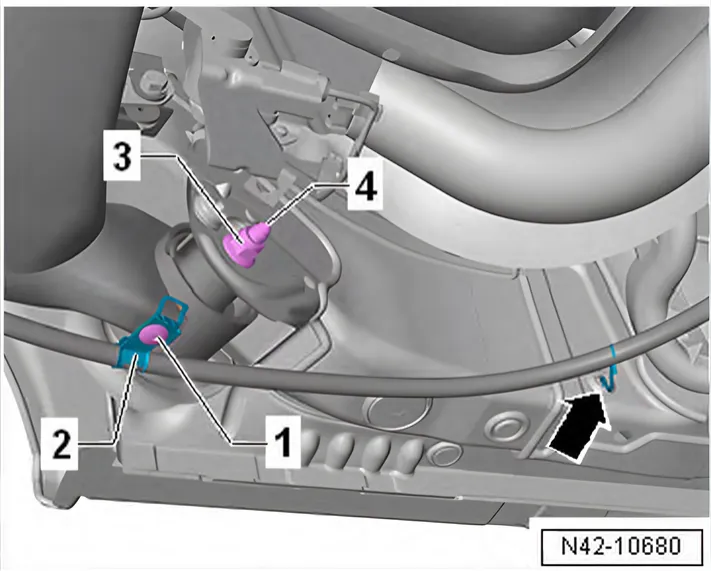

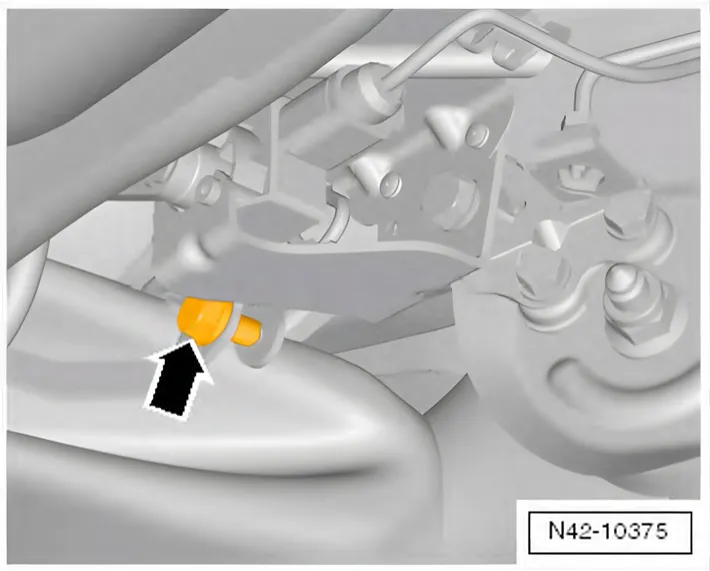

  • Wyjąć linki hamulca postojowego (ręcznego) z uchwytów -strzałki-.
  • Wyciągnąć linki hamulca ręcznego z rurek prowadzących.
  • Przy opuszczaniu i wyjmowaniu zabezpieczyć oś tylną pasem lub podobnym.
  • Wykręcić śruby -1- prawego i lewego ramienia tylnej belki.
6R 2009–2014

Tylko R WRC

  • Wykręcić śrubę -1- i zdjąć uchwyt -2- z tylnej belki.
  • Odkręcić nakrętki -3-.
  • Wykręcić śruby -4- prawego i lewego ramienia tylnej belki.

Dotyczy wszystkich pojazdów

  • Odkręcić oś tylną od amortyzatorów -strzałki-.
  • Opuścić oś tylną podnośnikiem silnika i skrzyni biegów – V.A.G 1383 A-.

Montaż

  • Przed montażem osi tylnej nasmarować nerkowate wgłębienia tulei metalowo-gumowej pastą montażową – G 052 150 A2-.

Jeśli oś tylna zostanie zamontowana „na sucho”, podczas jazdy mogą powstawać hałasy.

Dalszy montaż przeprowadza się w odwrotnej kolejności.

  • Odpowietrzyć układ hamulcowy ⇒ Układ hamulcowy; Grupa napraw 47; Układ hydrauliczny; Odpowietrzanie układu hydraulicznego metodą standardową.
  • Wyregulować hamulec postojowy (ręczny) ⇒ Układ hamulcowy; Grupa napraw 46; Hamulec ręczny; Regulacja hamulca ręcznego.
  • Założyć koła i dokręcić śruby lub nakrętki ⇒ 1.5 Momenty dokręcania śrub koła.

Wymagane momenty dokręcania

ElementMoment dokręcania
Tylna belka do uchwytu montażowego
  • Użyć nowych śrub i nakrętek.
  • Śruby i nakrętki dokręcać w położeniu bez obciążenia.
45 Nm +90°
Amortyzator do tylnej belki
  • Użyć nowych śrub i nakrętek.
40 Nm +90°
Tylny lewy czujnik poziomu nadwozia – G76- do korpusu osi15 Nm
Uchwyt lewego przewodu hamulcowego20 Nm
6R 2009–2014 Przewody hamulcowe do przewodu hamulcowego elastycznego14 Nm
6R 2009–2014 Przewody hamulcowe do tylnej belki (tylko R WRC)5 Nm

6C 2014–2017
