Naprawa hamulców tylnych (hamulce tarczowe)

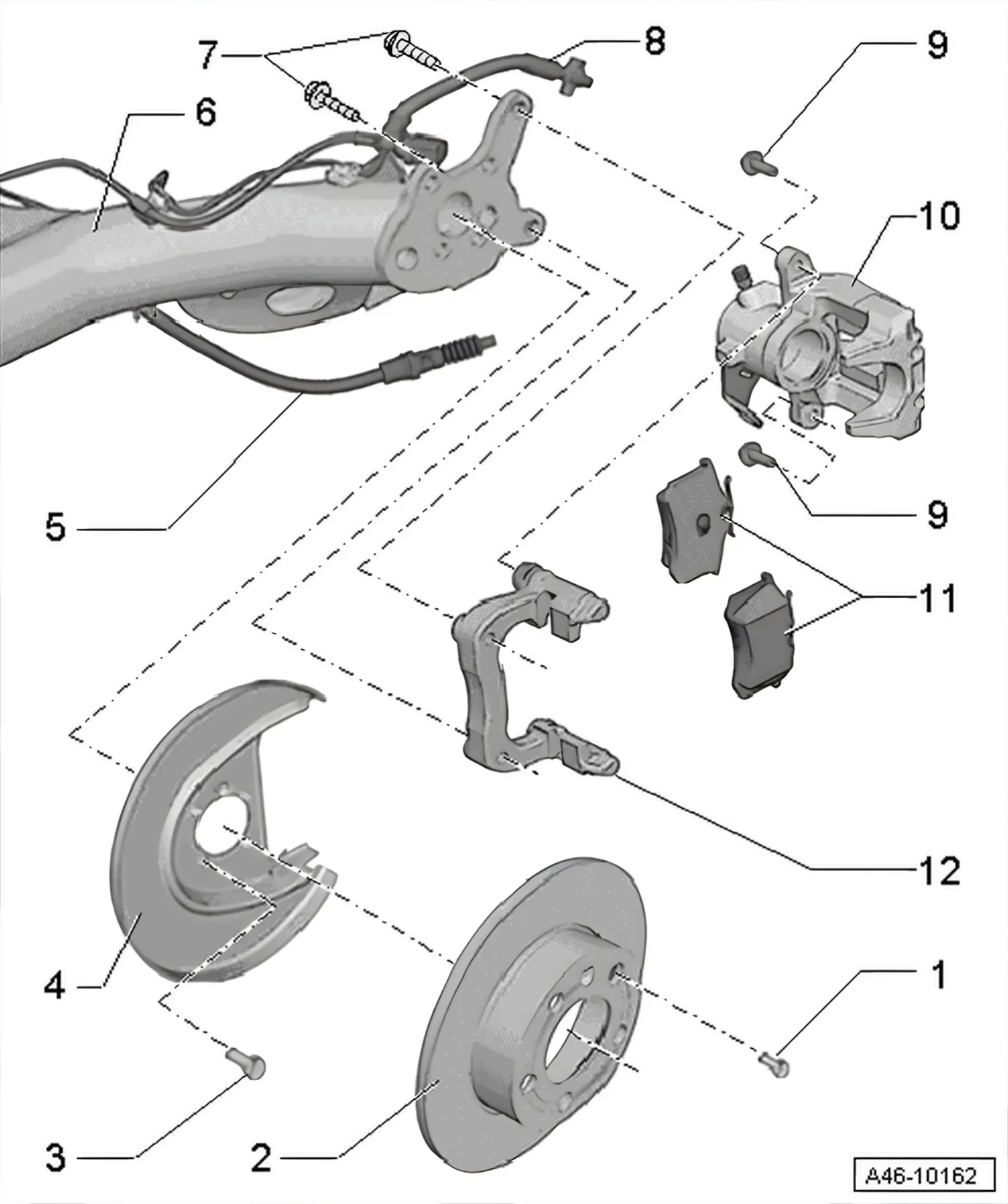

- 1 Śruba Torx, 4 Nm
- 2 Tarcza hamulcowa
- Grubość ⇒ 2.3.2 Hamulce tylne (hamulce tarczowe)
- Granica zużycia ⇒ 2.3.2 Hamulce tylne (hamulce tarczowe)
- Zawsze wymieniać po obu stronach osi.
- Przed demontażem odkręcić zacisk hamulcowy.
- Nigdy nie zdejmować tarcz hamulcowych z piasty koła siłą. W razie potrzeby użyć środka penetrującego, ponieważ w przeciwnym razie tarcze hamulcowe mogą ulec uszkodzeniu.
- 3 Śruba sześciokątna
- ⇒ Układ jezdny, osie, układ kierowniczy; Grupa napraw 42; Budowa: łożyska kół, hamulce tarczowe.
- 4 Osłona tarczy hamulcowej
- 5 Linka hamulca postojowego (ręcznego)
- Regulacja hamulca ręcznego ⇒ 4.4 Regulacja hamulca postojowego (ręcznego).
- 6 Tylna belka
- 7 Śruba z gniazdem sześciokątnym, 30 Nm i dokręcić dalej o 30°
- 8 Przewód hamulcowy elastyczny
- Ze śrubą oczkową i uszczelkami
- Moment dokręcania śruby oczkowej w zacisku hamulcowym: 38 Nm
- Przy wymianie klocków nie odłączać przewodu hamulcowego elastycznego.
- 9 Samozabezpieczająca śruba sześciokątna, 35 Nm
- Po każdym demontażu zawsze wymienić.
- 10 Zacisk hamulcowy
- Naprawa ⇒ 2 Naprawa tylnych zacisków hamulcowych.
- Demontaż i montaż ⇒ 3.1 Demontaż i montaż klocków hamulcowych.
- 11 Klocki hamulcowe
- Grubość: 11,5 mm
- Granica zużycia: 2 mm bez płytki nośnej.
- Sprawdzanie grubości ⇒ Przeglądy; Zeszyt; Klocki hamulcowe i okładziny przednie i tylne: sprawdzanie grubości.
- Zawsze wymieniać po obu stronach osi.
- Demontaż i montaż ⇒ 3.1 Demontaż i montaż klocków hamulcowych.
- 12 Jarzmo zacisku z prowadnicami zacisku i kapturkiem ochronnym
- Dostarczane jako część oryginalna, zmontowane z wystarczającą ilością smaru na prowadnicach zacisku.
- Jeśli kapturek ochronny lub prowadnice zacisku są uszkodzone, zamontować zestaw naprawczy. Do nasmarowania prowadnic zacisku użyć dołączonej saszetki ze smarem.
