Demontaż i montaż linki hamulca postojowego (ręcznego) – hamulce tarczowe

4.3.1 Demontaż

• Zdemontować konsolę środkową ⇒ Ogólne naprawy nadwozia, wnętrze; Grupa napraw 68; Schowki, osłony i wykończenia.
• Zwolnić hamulec postojowy (ręczny).

• Odkręcać nakrętkę regulacyjną -strzałka-, aż linkę hamulca postojowego (ręcznego) będzie można odczepić od wyrównywacza.
• Podnieść pojazd.

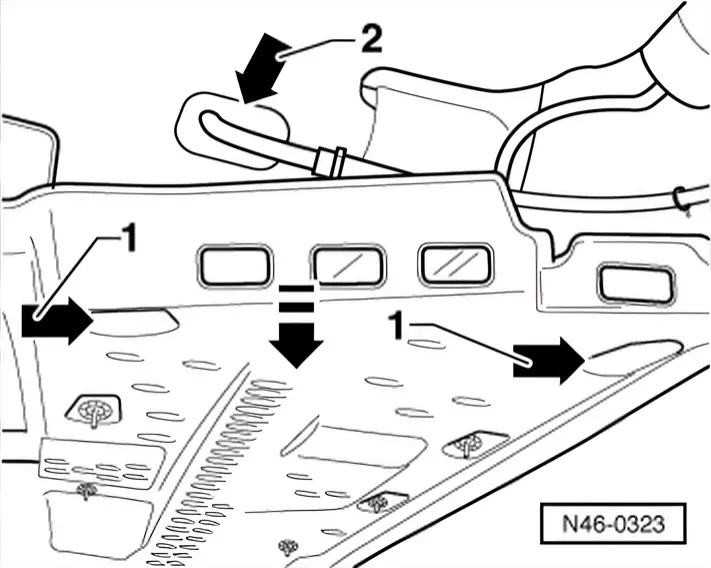

• Odkręcić nakrętki sześciokątne -strzałki 1- i docisnąć osłonę podwozia -strzałka- w dół, aż widoczna będzie rura prowadząca linki hamulca ręcznego -strzałka 2-.

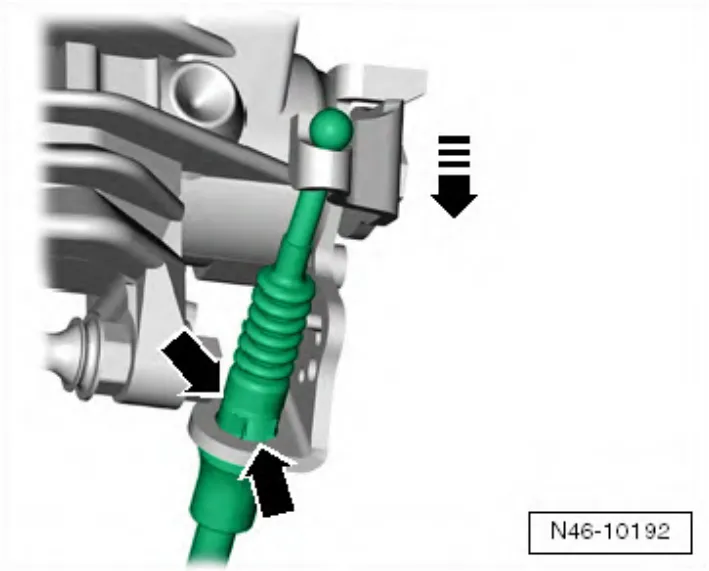

• Przesunąć dźwignię hamulca postojowego (ręcznego) w kierunku -strzałki- i odczepić od niej linkę hamulca postojowego (ręcznego).
• Ścisnąć oba zaczepy blokujące -strzałki-, a następnie wyciągnąć linkę hamulca ręcznego z uchwytu na zacisku hamulcowym.

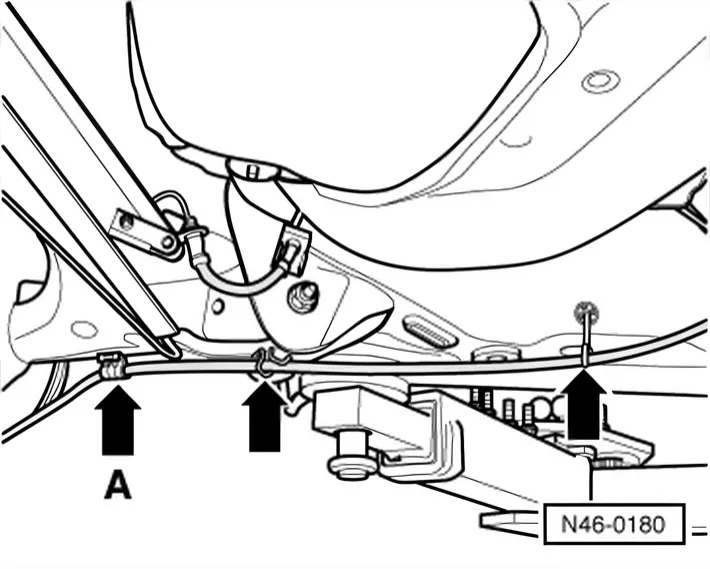

• Odpiąć linkę hamulca ręcznego z uchwytu tylnej belki -strzałka A- i odczepić ją z uchwytów -strzałki-.

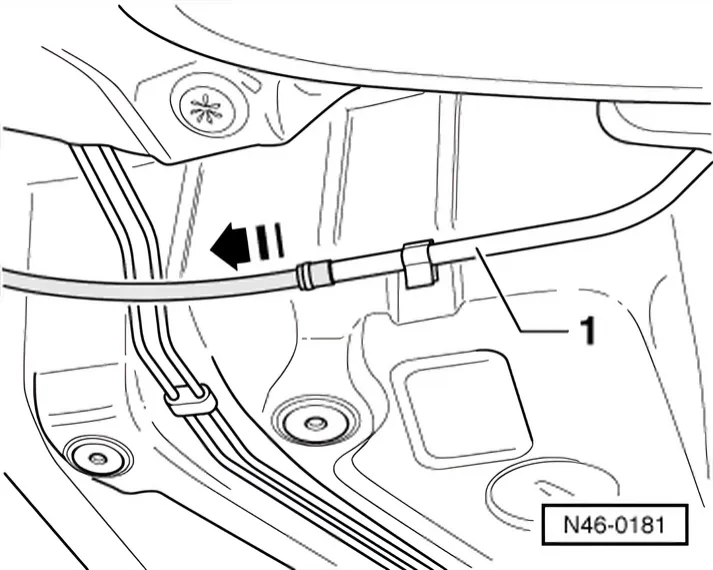

• Wyciągnąć linkę hamulca ręcznego z rury prowadzącej -1- w kierunku strzałki.

4.3.2 Montaż

• Wsunąć linkę hamulca ręcznego w rurę prowadzącą na podwoziu.

• Wcisnąć linkę hamulca ręcznego w uchwyt na zacisku hamulcowym, aż oba zaczepy blokujące -strzałki- się zatrzasną.
• Przesunąć dźwignię hamulca ręcznego w kierunku -strzałki- i zaczepić na niej linkę hamulca ręcznego.

• Wpiąć linkę hamulca ręcznego w uchwyt tylnej belki -strzałka A-.
• Pierścień zaciskowy linki hamulca ręcznego musi leżeć na środku klipsa.
• Zaczepić linkę hamulca ręcznego w uchwytach -strzałki-.
• Zaczepić linkę hamulca ręcznego o wyrównywacz.

• Wstępnie napiąć linkę hamulca ręcznego nakrętką regulacyjną -strzałka-.
• Wyregulować hamulec ręczny ⇒ 4.4 Regulacja hamulca postojowego (ręcznego).
• Przymocować osłonę podwozia.
• Zamontować konsolę środkową ⇒ Ogólne naprawy nadwozia, wnętrze; Grupa napraw 68; Schowki, osłony i wykończenia.
