Naprawy nadwozia – elementy zewnętrzne · Wyposażenie zewnętrzne · Napisy i emblematy

Wymiary – napisy i emblematy, boki

⇒ 9.3.1 Emblemat boczny na błotniku – „GTI”

⇒ 9.3.2 Emblemat boczny na błotniku – modele specjalne

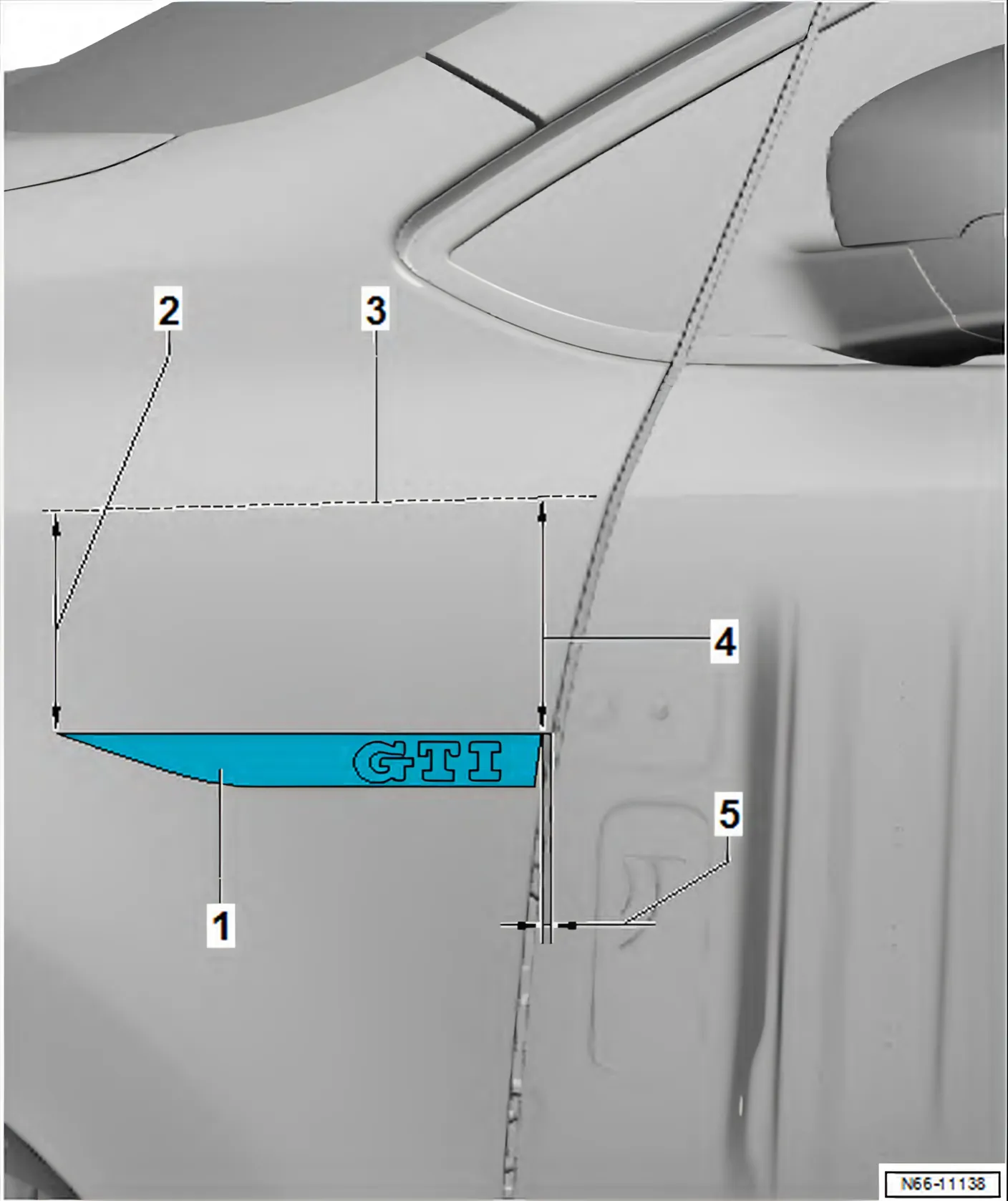

9.3.1 Emblemat boczny na błotniku – „GTI”

  • 1 Emblemat
  • 2 Wymiar wysokościowy
    • 80 mm od krawędzi błotnika do napisu
  • 3 Krawędź błotnika
  • 4 Wymiar wysokościowy
    • 82 mm od krawędzi błotnika do napisu
  • 5 Wymiar poziomy
    • 1,5 mm od zewnętrznej krawędzi błotnika do napisu

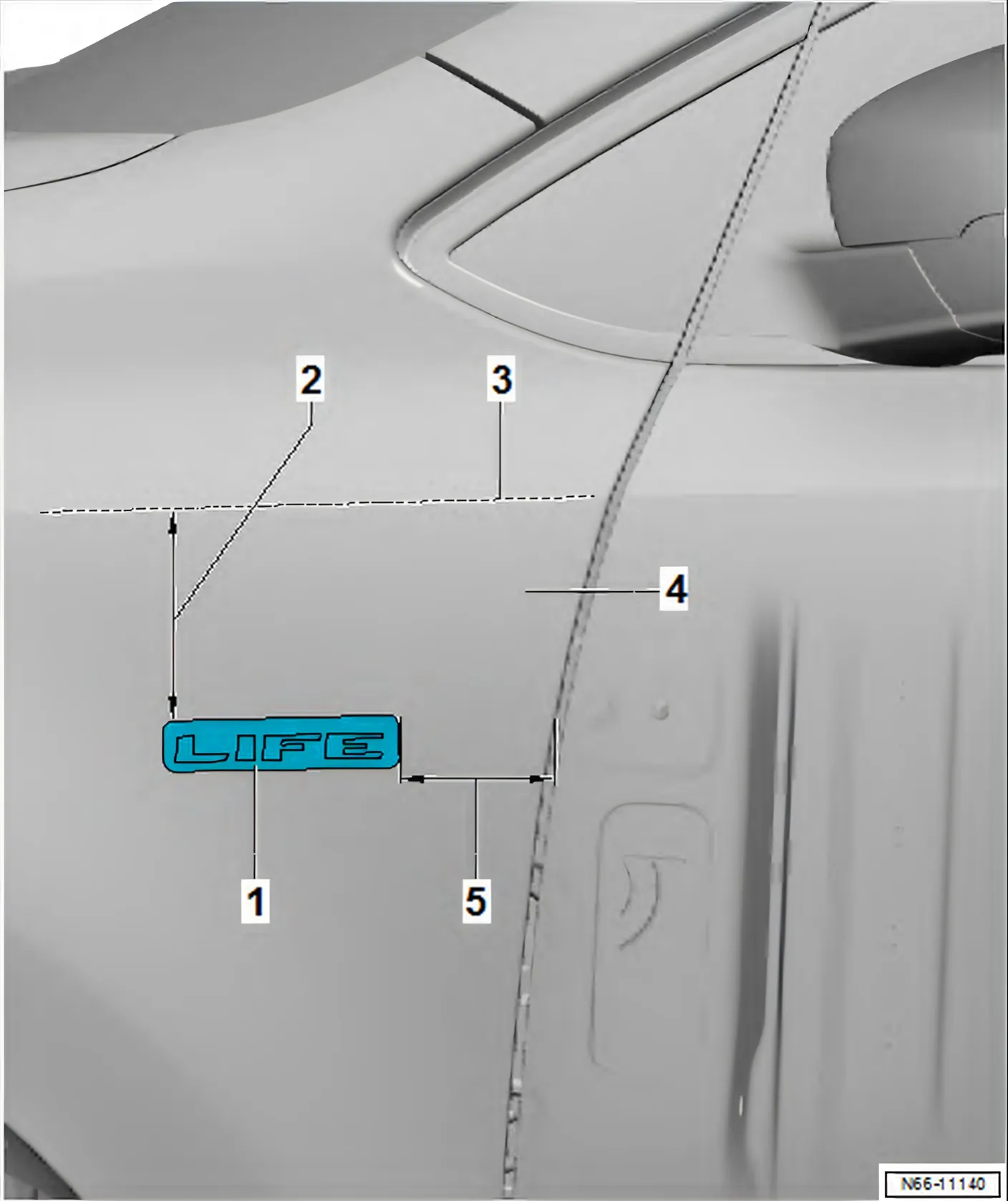

9.3.2 Emblemat boczny na błotniku – modele specjalne

  • 1 Emblemat
  • 2 Wymiar wysokościowy
    • 73 mm od krawędzi błotnika do napisu
  • 3 Krawędź błotnika
  • 4 Błotniki
  • 5 Wymiar poziomy
    • 19 mm, od zewnętrznej krawędzi błotnika do napisu
