Nakładka progowa – budowa i mocowanie

⇒ 3.1.1 Budowa: nakładka progowa, Polo „BlueMotion”, Polo „Blue GT”

⇒ 3.1.2 Budowa: nakładka progowa, Cross Polo

⇒ 3.1.3 Budowa: nakładka progowa, Polo „GTI”

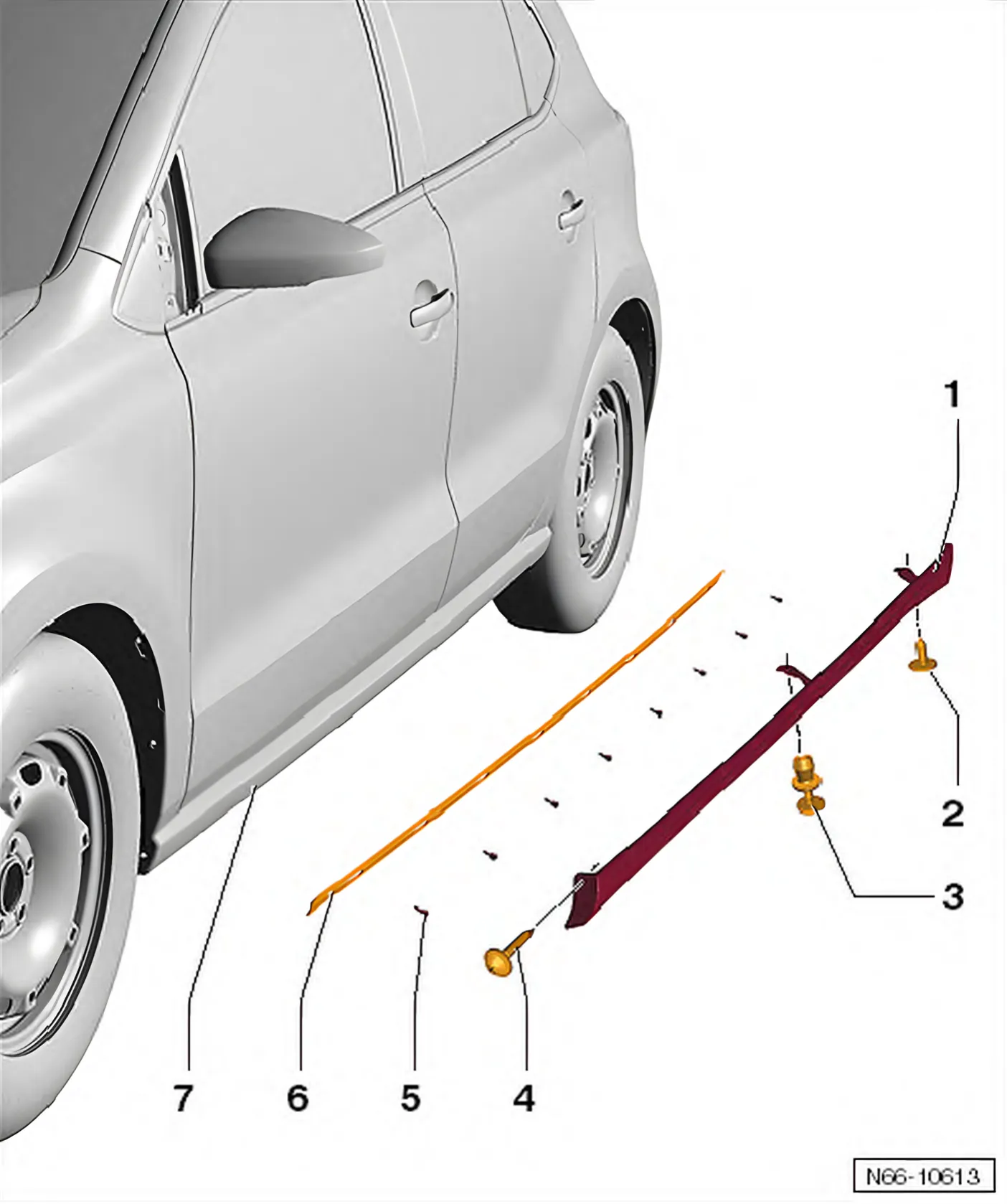

3.1.1 Budowa: nakładka progowa, Polo „BlueMotion”, Polo „Blue GT”

Wyposażenie opcjonalne Volkswagen R GmbH, Polo „R-Line”

• 1 Nakładka progowa
  • Materiał: PP + PE + EPDM.
  • Demontaż i montaż ⇒ 3.9.1 Demontaż i montaż nakładki progowej, Polo „BlueMotion”, Polo „Blue GT”
• 2 Śruba
  • Po 1 szt. z każdej strony
  • Wymagany moment dokręcania: 2 Nm
• 3 Nit rozprężny
  • Po 1 szt. z każdej strony
• 4 Śruba
  • Po 1 szt. z każdej strony
  • Wymagany moment dokręcania: 2 Nm
• 5 Wkręt samogwintujący
  • Po 8 sztuk z każdej strony
  • Wymagany moment dokręcania: 1,2 Nm – 0,1 Nm
• 6 Listwa mocująca nakładki progowej
  • Materiał: PP.
  • Demontaż i montaż ⇒ 3.10.2 Demontaż i montaż listwy mocującej nakładkę progową, CrossPolo, Polo »GTI«
• 7 Próg

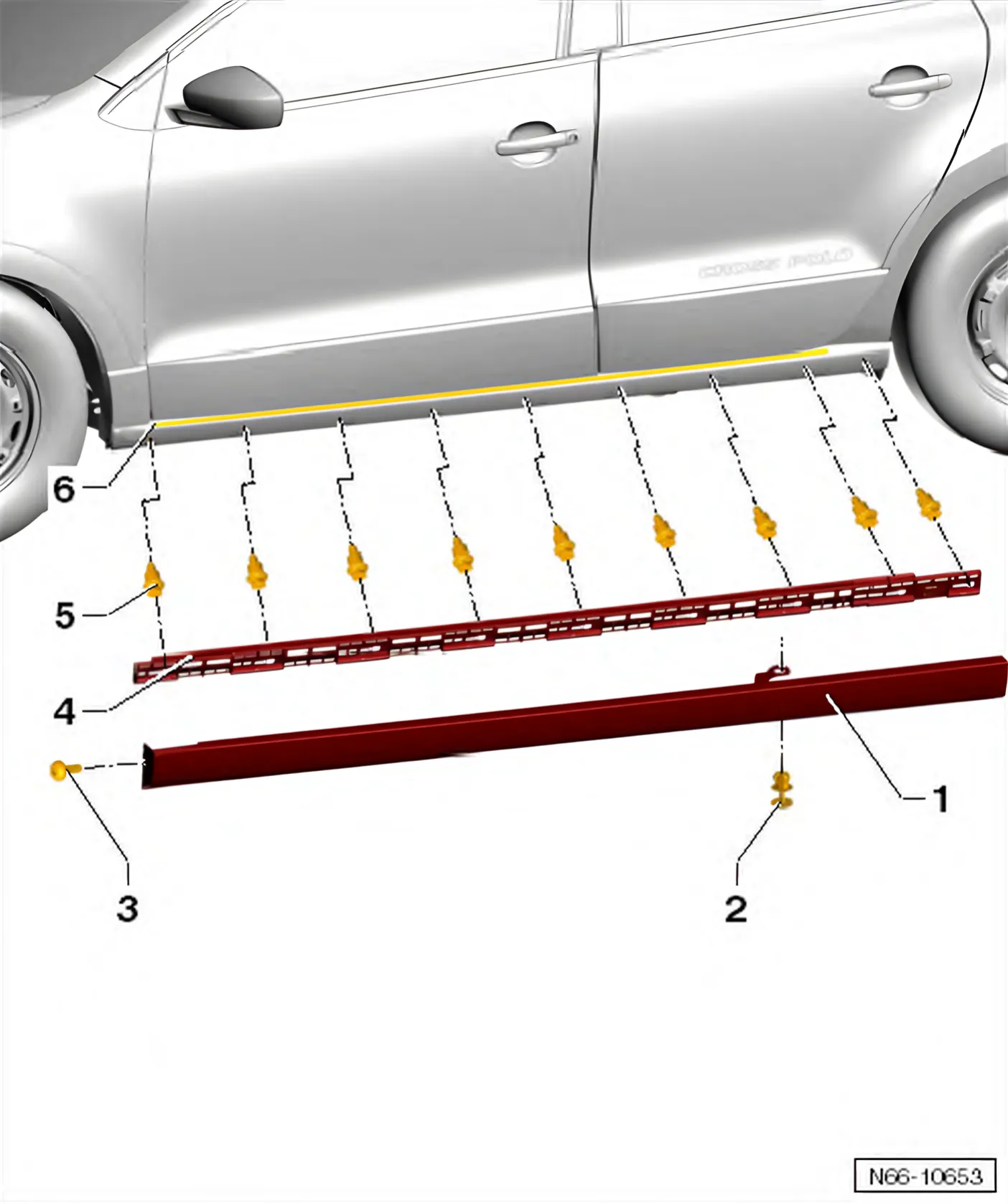

3.1.2 Budowa: nakładka progowa, Cross Polo

• 1 Nakładka progowa
  • Materiał: PP + PE + EPDM.
  • Demontaż i montaż ⇒ 3.9.2 Demontaż i montaż nakładki progowej, Cross Polo
• 2 Nit rozprężny
  • Po 1 szt. z każdej strony
• 3 Śruba
  • Po 1 szt. z każdej strony
  • Wymagany moment dokręcania: 2 Nm
• 4 Listwa mocująca nakładki progowej
  • Materiał: PP.
  • Demontaż i montaż ⇒ 3.10.2 Demontaż i montaż listwy mocującej nakładkę progową, CrossPolo, Polo »GTI«
• 5 Wkręt samogwintujący
  • 9 szt. z każdej strony ⇒ 3.10.2 Demontaż i montaż listwy mocującej nakładkę progową, CrossPolo, Polo »GTI«
  • Wymagany moment dokręcania: 1,2 Nm – 0,1 Nm
• 6 Próg
  • Powierzchnia klejenia

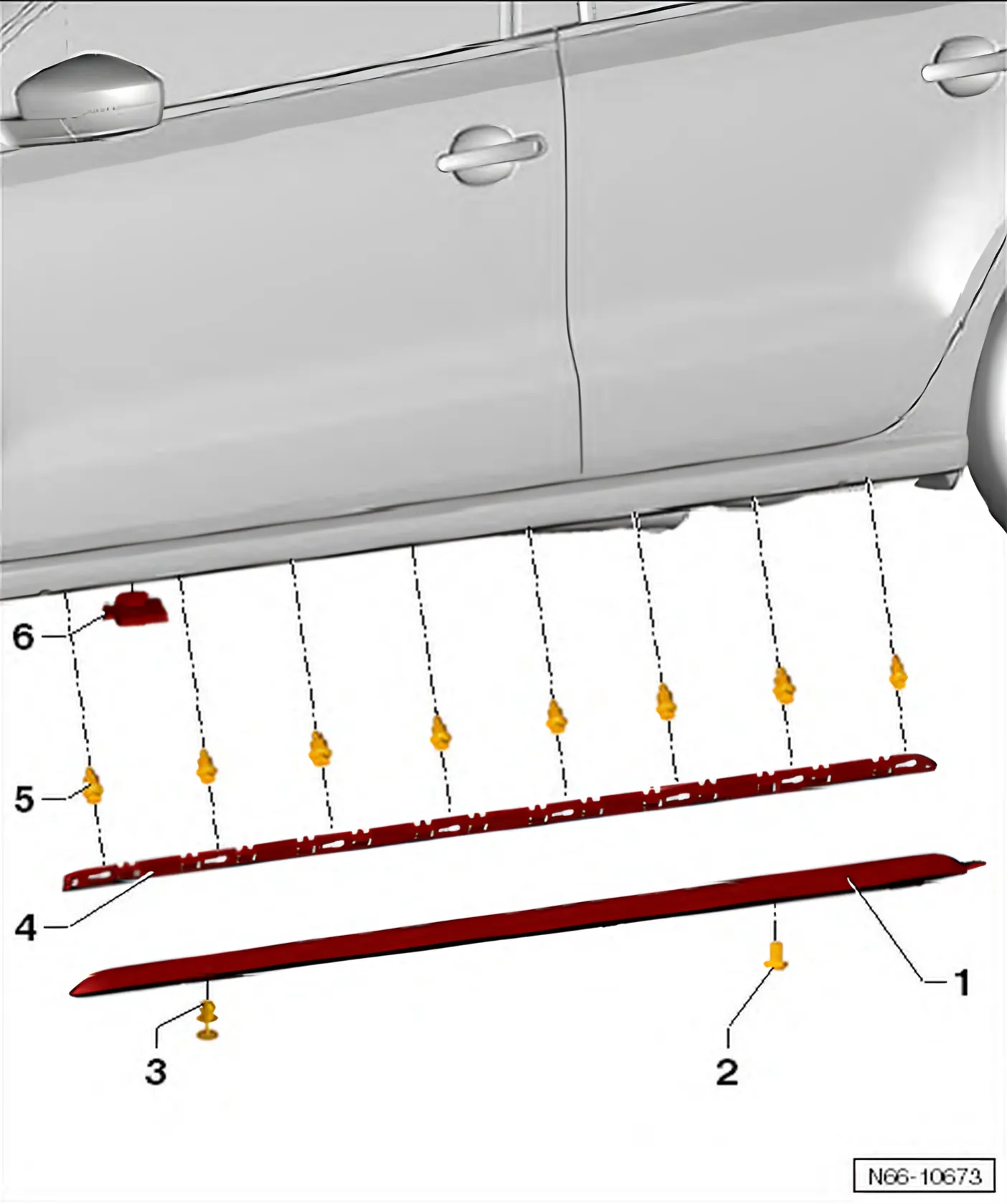

3.1.3 Budowa: nakładka progowa, Polo „GTI”

• 1 Nakładka progowa
  • Materiał: PP + PE + EPDM.
  • Demontaż i montaż ⇒ 3.9.3 Demontaż i montaż nakładki progowej, Polo „GTI”
• 2 Śruba
  • Po 1 szt. z każdej strony
  • Wymagany moment dokręcania: 2 Nm
• 3 Nit rozprężny
  • Po 1 szt. z każdej strony
• 4 Listwa mocująca nakładki progowej
  • Materiał: PP.
  • Demontaż i montaż ⇒ 3.10.2 Demontaż i montaż listwy mocującej nakładkę progową, CrossPolo, Polo »GTI«
• 5 Wkręt samogwintujący
  • 8 szt. z każdej strony ⇒ 3.10.2 Demontaż i montaż listwy mocującej nakładkę progową, CrossPolo, Polo »GTI«
  • Wymagany moment dokręcania: 1,2 Nm – 0,1 Nm
• 6 Adapter
  • Wpasowany w próg od dołu
