Naprawy nadwozia – elementy zewnętrzne · Drzwi przednie, elementy drzwi, centralny zamek · Elementy drzwi
Elementy drzwi – budowa i mocowanie
⇒ 2.1.1 Budowa: elementy drzwi, model 2-drzwiowy
⇒ 2.1.2 Budowa: elementy drzwi, model 4-drzwiowy

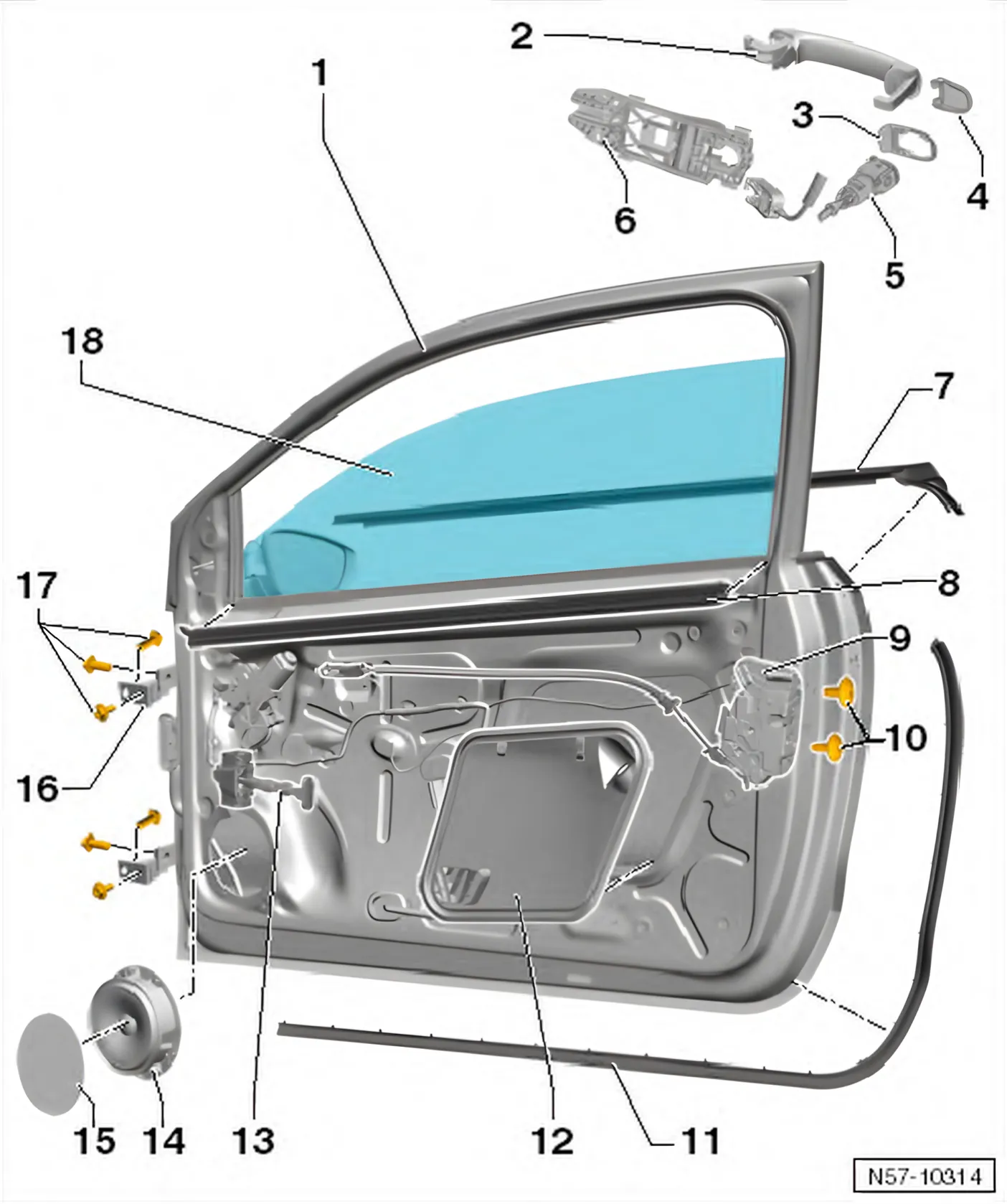

2.1.1 Budowa: elementy drzwi, model 2-drzwiowy
- 1 Drzwi
- Demontaż i montaż ⇒ 1.4 Demontaż i montaż drzwi
- Regulacja ⇒ 1.6 Regulacja drzwi
- 2 Klamka
- 3 Uchwyt
- 4 Nakładka
- 5 Wkładka zamka
- 6 Uchwyt montażowy
- 7 Zewnętrzna uszczelka zgarniająca szyby
- 8 Wewnętrzna uszczelka zgarniająca szyby
- Demontaż i montaż ⇒ 2.15 Demontaż i montaż wewnętrznej uszczelki zgarniającej szyby
- 9 Zamek drzwi
- Demontaż i montaż ⇒ 2.13 Demontaż i montaż zamka drzwiowego
- 10 Śruba
- Ilość: 2
- Wymagany moment dokręcania: 18 Nm
- 11 Uszczelka drzwi
- Demontaż i montaż ⇒ 1.3.1 Demontaż i montaż zewnętrznej uszczelki drzwi, model 2-drzwiowy
- 12 Osłona
- Demontaż i montaż ⇒ 2.6.1 Demontaż i montaż wewnętrznej osłony drzwi, model 2-drzwiowy
- 13 Pasek mocujący drzwi
- 14 Głośniki
- Przynitowane do drzwi.
- 15 Osłona
- Samoprzylepna
- Jeśli głośnik nie jest zamontowany.
- 16 Zawias drzwi
- Zawias jest dzielony.
- 17 Śruba
- Służy do zamocowania zawiasu.
- 18 Szyba drzwiowa
- Demontaż i montaż ⇒ 5.3 Demontaż i montaż szyby w drzwiach przednich

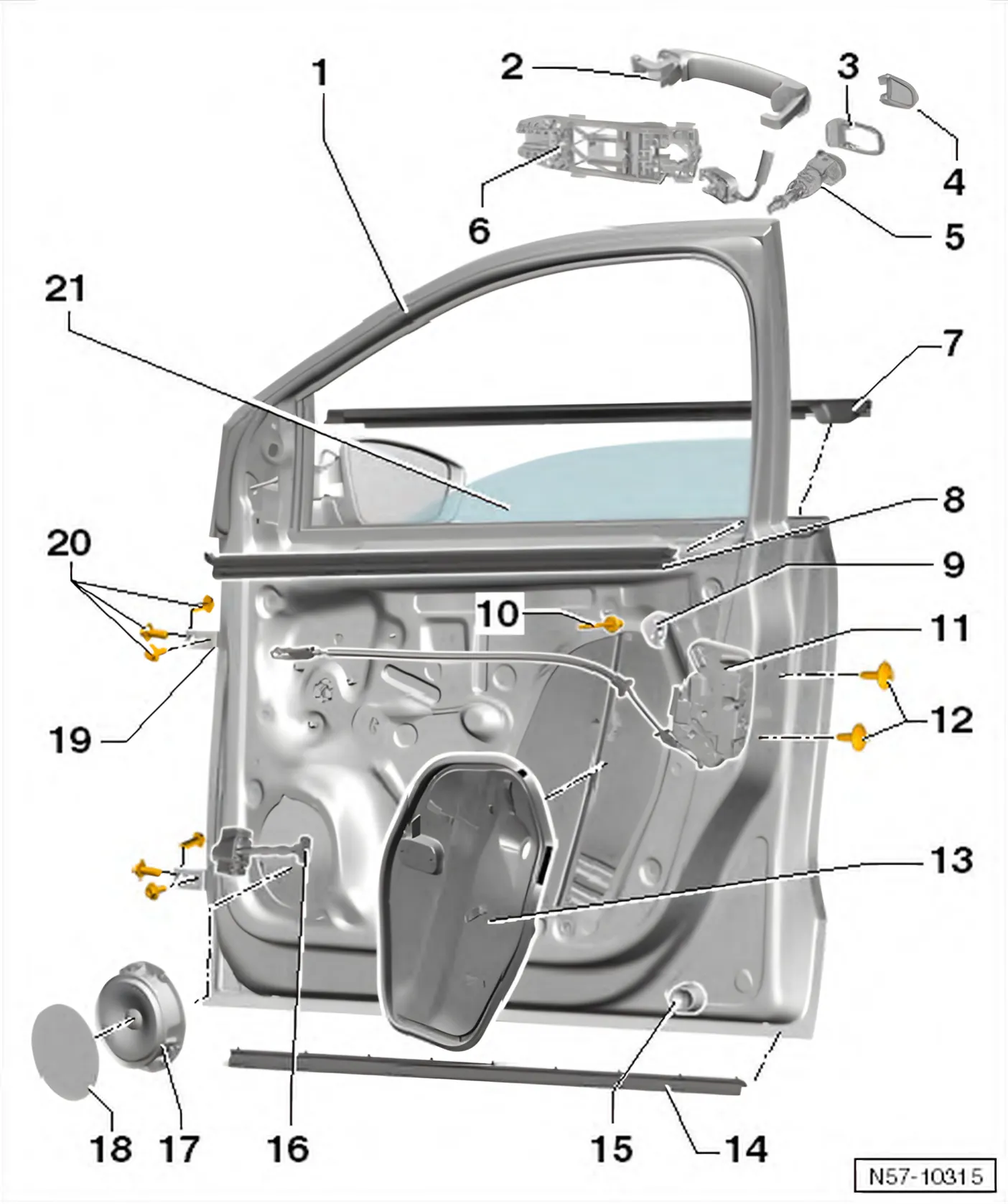

2.1.2 Budowa: elementy drzwi, model 4-drzwiowy
- 1 Drzwi
- Demontaż i montaż ⇒ 1.4 Demontaż i montaż drzwi
- Regulacja ⇒ 1.6 Regulacja drzwi
- 2 Klamka
- 3 Uchwyt
- 4 Nakładka
- 5 Wkładka zamka
- 6 Uchwyt montażowy
- 7 Zewnętrzna uszczelka zgarniająca szyby
- 8 Wewnętrzna uszczelka zgarniająca szyby
- Demontaż i montaż ⇒ 2.15 Demontaż i montaż wewnętrznej uszczelki zgarniającej szyby
- 9 Uchwyt mocujący
- Do połączeń gwintowanych paneli wykończeniowych drzwi.
- 10 Nit mocujący
- 11 Zamek drzwi
- Demontaż i montaż ⇒ 2.13 Demontaż i montaż zamka drzwiowego
- 12 Śruba
- Ilość: 2
- Wymagany moment dokręcania: 18 Nm
- 13 Osłona
- Demontaż i montaż ⇒ 2.6.2 Demontaż i montaż wewnętrznej osłony drzwi, model 4-drzwiowy
- 14 Uszczelka drzwi
- Demontaż i montaż ⇒ 1.3.2 Demontaż i montaż zewnętrznej uszczelki drzwi, model 4-drzwiowy
- 15 Odbijak
- 16 Pasek mocujący drzwi
- 17 Głośniki
- Przynitowane do drzwi.
- 18 Osłona
- Samoprzylepna
- Jeśli głośnik nie jest zamontowany.
- 19 Zawias drzwi
- Zawias jest dzielony.
- 20 Śruba
- Służy do zamocowania zawiasu.
- 21 Szyba drzwiowa
- Demontaż i montaż ⇒ 5.3 Demontaż i montaż szyby w drzwiach przednich
