Demontaż i montaż szyby w drzwiach przednich

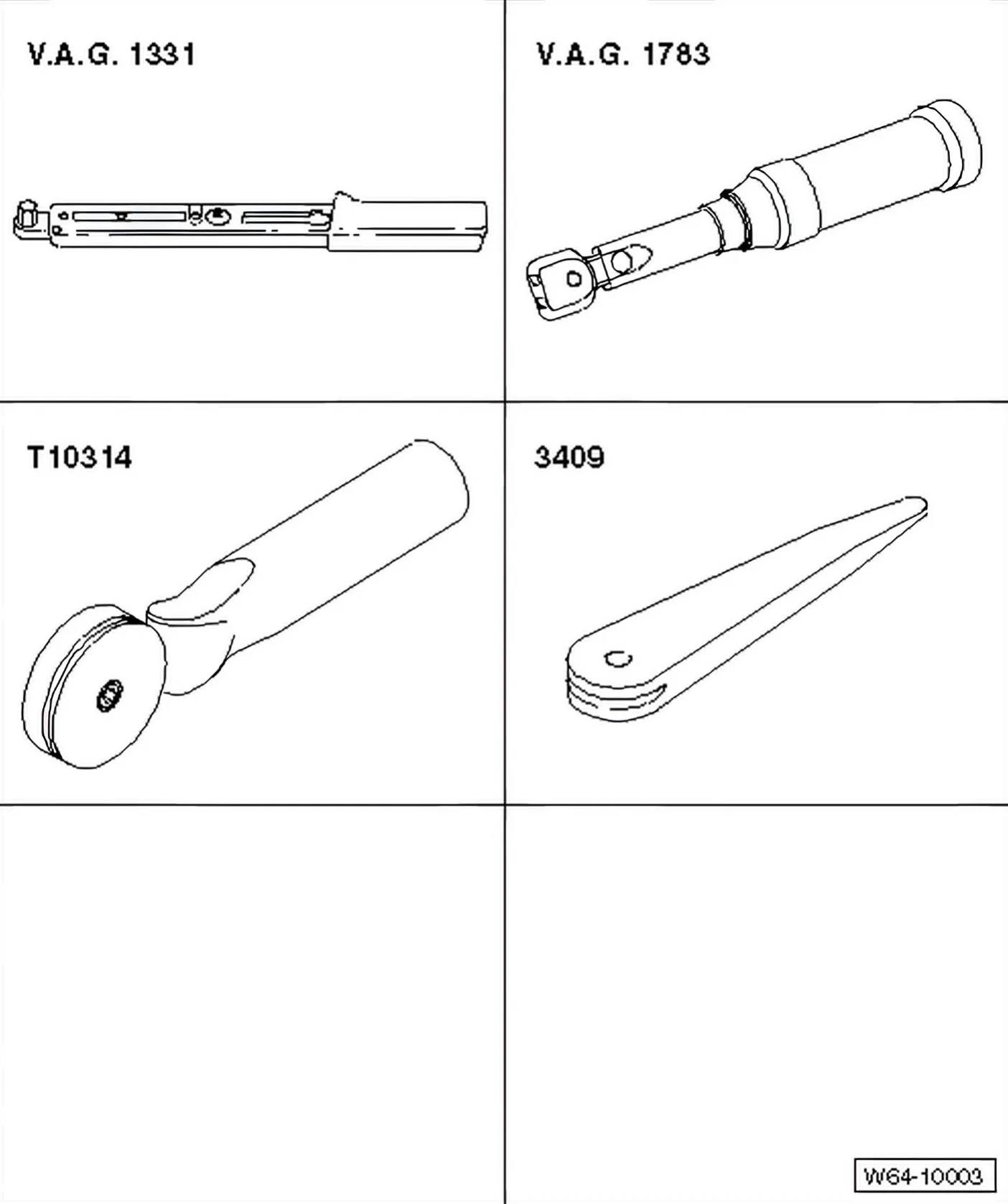

Wymagane narzędzia specjalne i wyposażenie warsztatowe

• Klucz dynamometryczny – V.A.G 1331-
• Klucz dynamometryczny – V.A.G 1783-
• Rolka – T 10314-
• Klin demontażowy – 3409-

Demontaż

• Zdemontować listwę przednich drzwi ⇒ Ogólne naprawy karoserii, wnętrze; Grupa napraw 70; Listwy przednich drzwi; Demontaż i montaż listwy przednich drzwi.

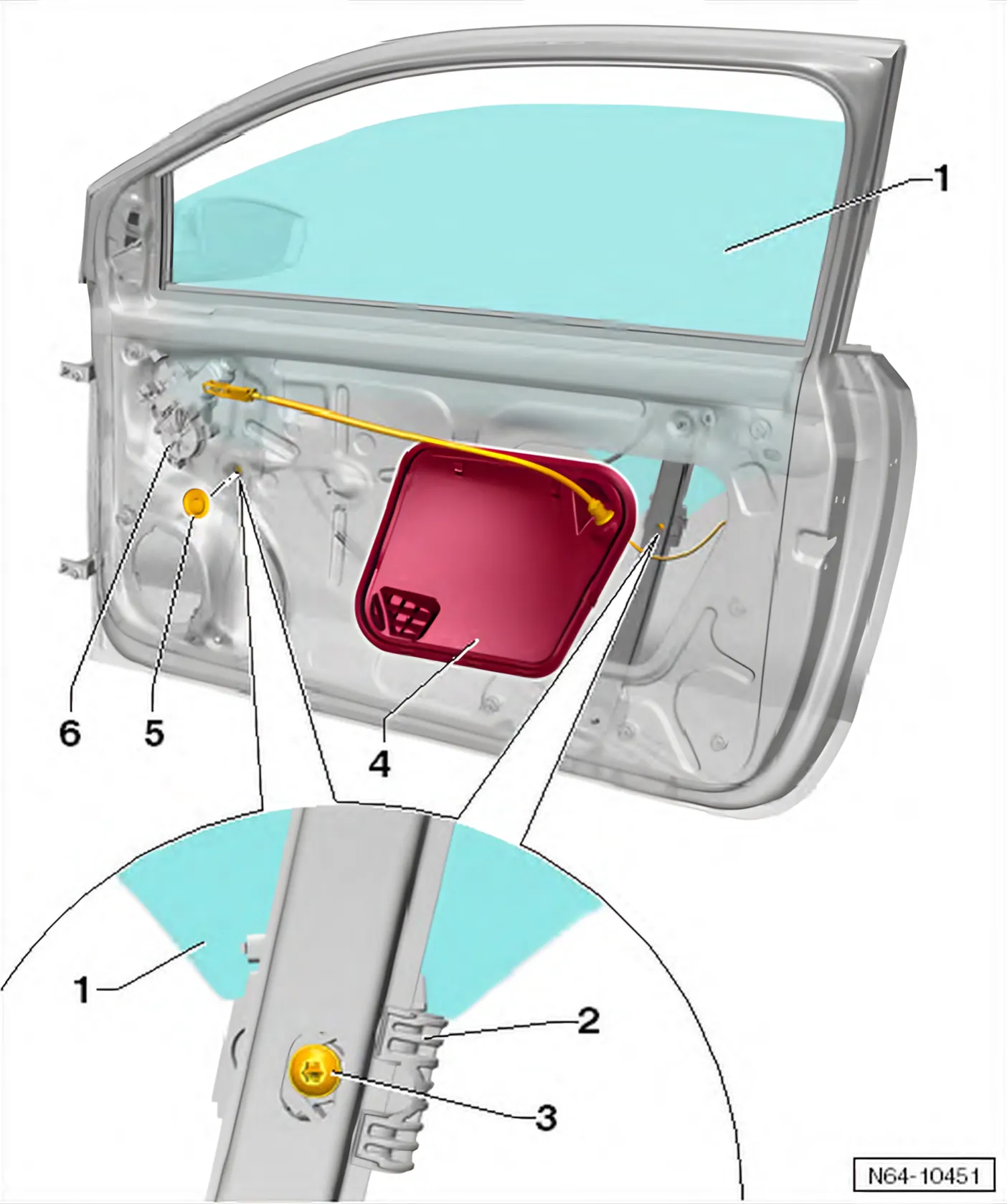

• Podważyć i zdjąć nakładkę osłony -5-.
• Wyjąć osłonę -4-.
• Opuścić szybę drzwiową -1- tak, aby uzyskać dostęp do śrub mocujących -3- szyby drzwiowej.
• Poluzować śruby -3- (nie wykręcać) i rozsunąć uchwyty zaciskowe -2-.

• Podnieść tylną część szyby drzwiowej -1- i wysunąć ją z prowadnic szyby -2- do przodu – w kierunku wskazanym strzałką.

Montaż

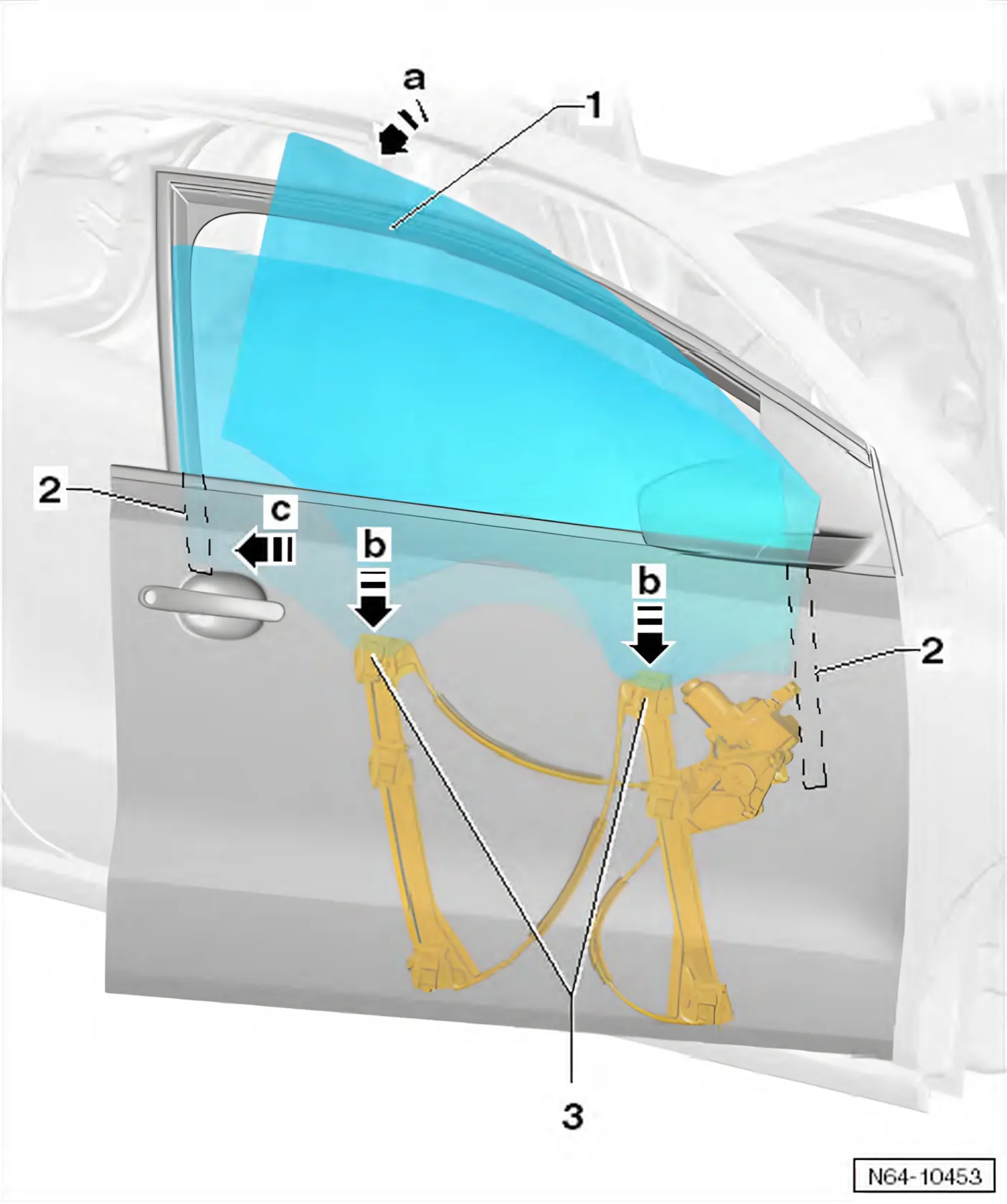

• Włożyć szybę drzwiową -1- do prowadnic szyby -2- w kierunku wskazanym przez -strzałkę a-. Upewnić się, że szyba drzwiowa jest prawidłowo osadzona w prowadnicy szyby.
• Wprowadzić szybę drzwiową – strzałka b – do szczęk zaciskowych -3- bez użycia siły.
• Wyrównać szybę drzwiową z ramą okienną – strzałka c.

• Dokręcić śruby -3- (2 szt.), zalecany moment dokręcania: 8 Nm.
• Następnie należy wykonać pozostałe czynności montażowe w odwrotnej kolejności niż podczas demontażu.

• Przed zamontowaniem tapicerki drzwi należy przeprowadzić test działania.
