Demontaż i montaż drzwi

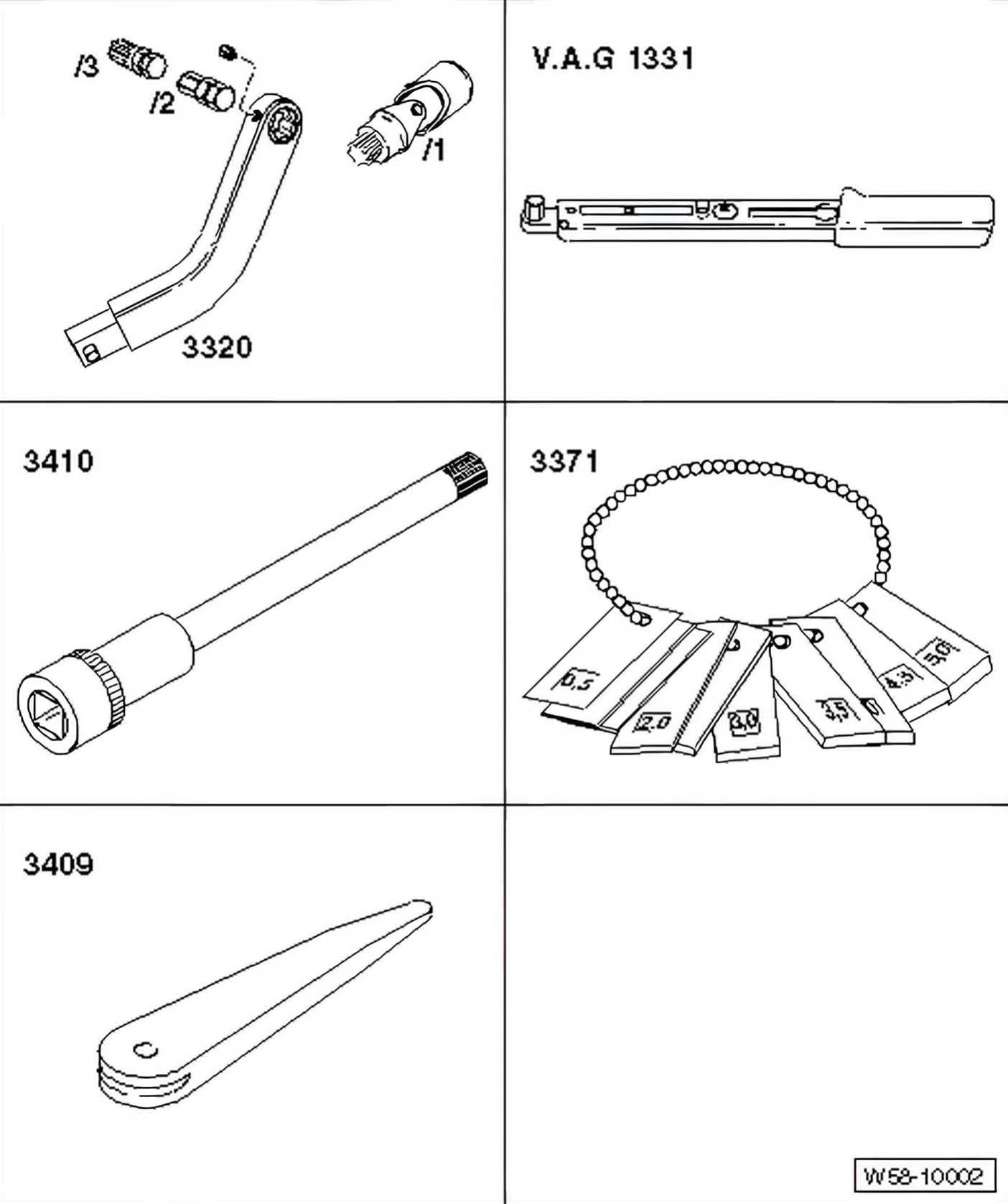

Wymagane narzędzia specjalne i wyposażenie warsztatowe

• Klucz (do wyrównania drzwi) – 3320-
• Przegub uniwersalny do 3320 – 3320/1-
• Końcówka do 3320 – 3320/2-
• Końcówka do 3320 – 3320/3-
• Rolka – 3356-
• Klucz dynamometryczny – V.A.G 1331-
• Szczelinomierz - 3371-
• Nasadka XZN 10 – 3410-
• Klin demontażowy – 3409-

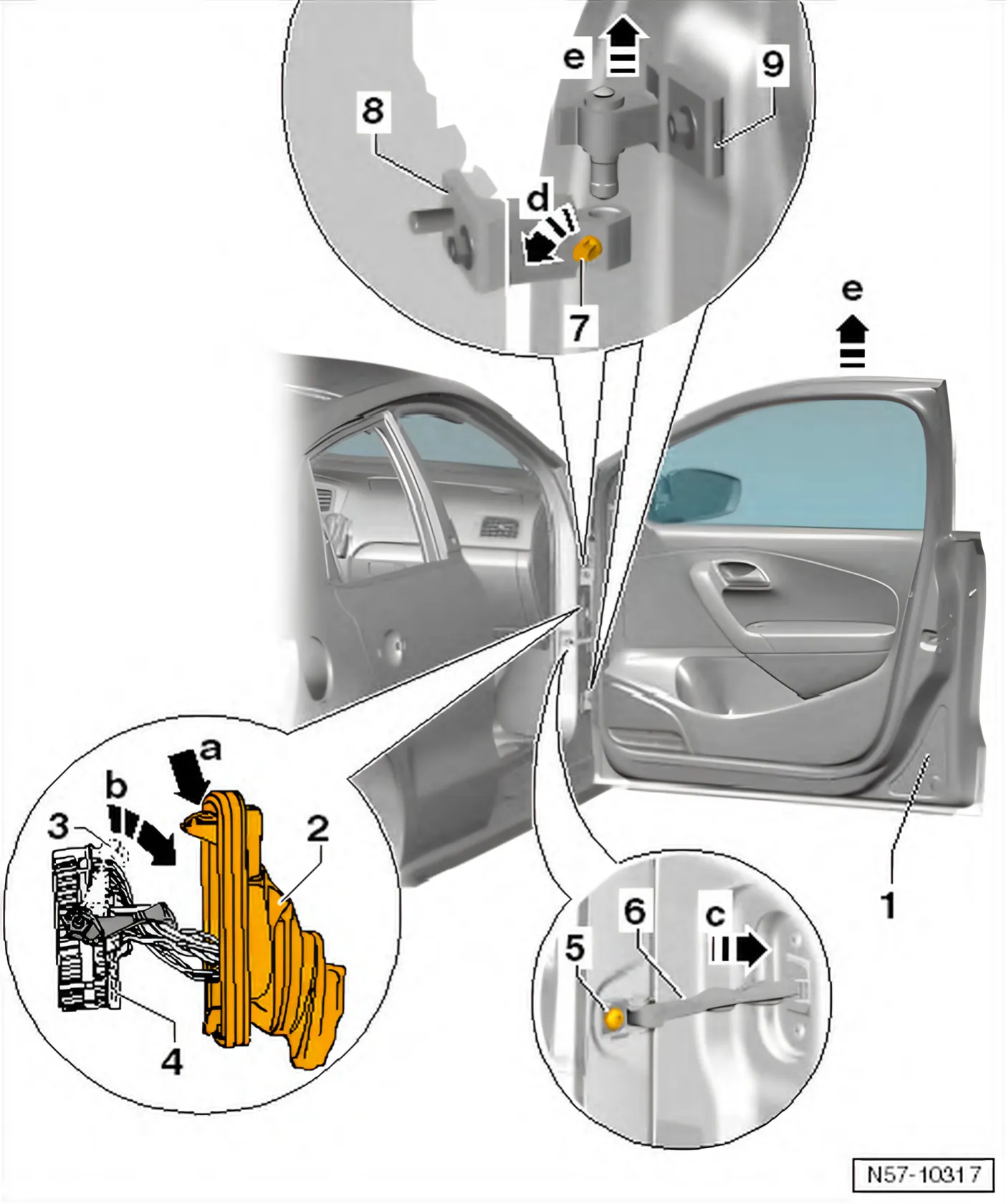

Demontaż

• Odblokować osłonę -2- poprzez naciśnięcie zatrzasku -strzałka a- i zdjąć ją ze słupka A.
• Odchylić dźwignię zwalniającą -3- w dół – strzałka b – i odłączyć złącze elektryczne -4- od stacji łączącej.
• Poluzować śruby -7- przy zawiasach -strzałka d-.
• Odkręcić śrubę -5- mocującą pasek przytrzymujący drzwi -6-.
• Podnieść drzwi -1- do góry -strzałka e-, wyjmując je z zawiasów -8-.

Montaż

Montaż odbywa się w kolejności odwrotnej do demontażu.

• Wymagany moment dokręcania śrub -7-: 23 Nm.
• Wymagany moment dokręcania śrub -5-: 30 Nm.
• Należy zwrócić uwagę na szczeliny w drzwiach przednich ⇒ Naprawy karoserii; Grupa napraw 00; Dane techniczne; Szczeliny/linie przylegania paneli karoserii; Karoseria – przód.
