Naprawy nadwozia – elementy zewnętrzne · Drzwi przednie, elementy drzwi, centralny zamek · Centralny zamek

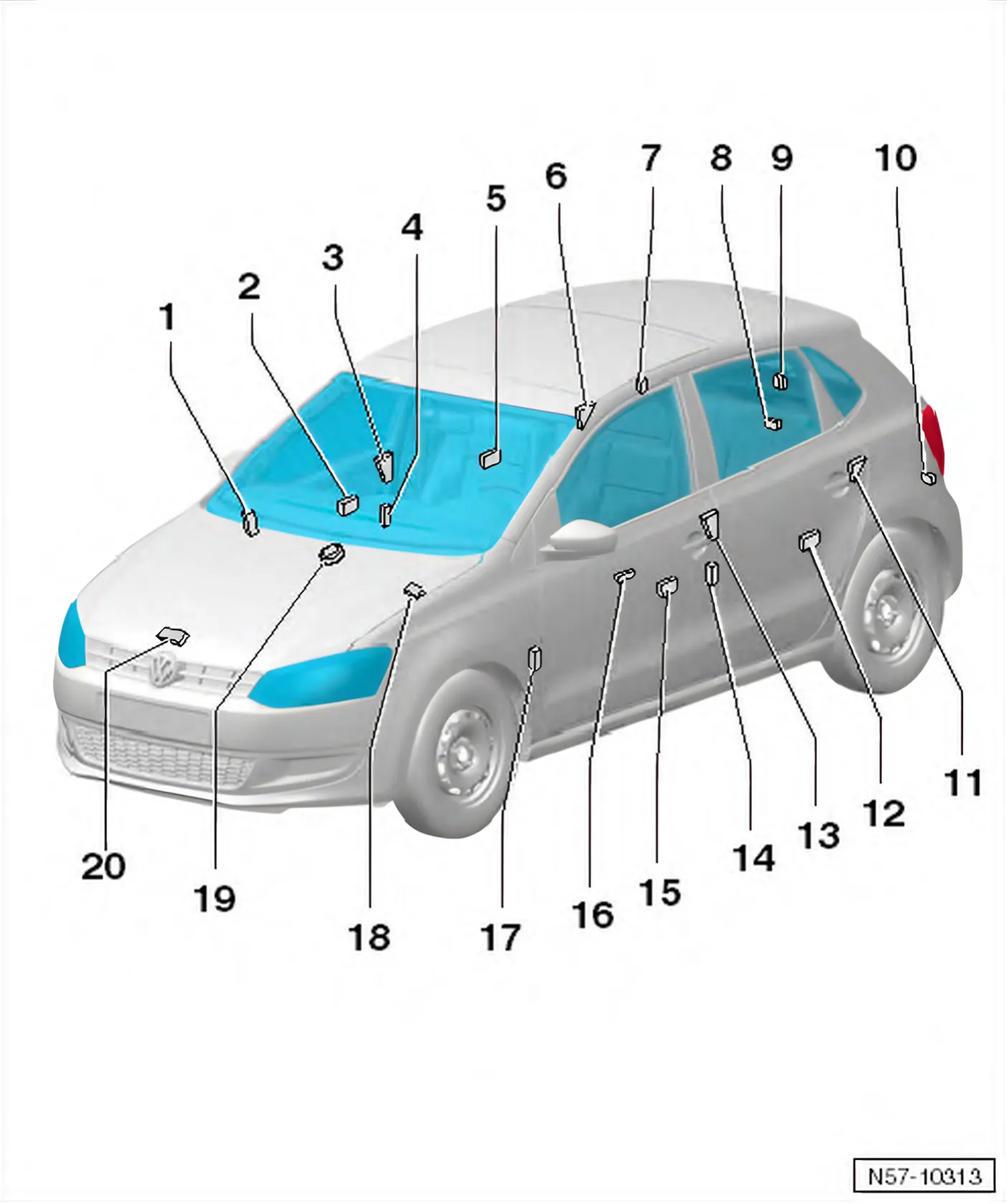

Centralny zamek – budowa i mocowanie

1 Stacja sprzęgająca
- Miejsce montażu: prawy słupek A
- Aby odłączyć przewody, należy zwolnić mieszek przy słupku.
2 Moduł sterujący przednich prawych drzwi

J387-
- Zintegrowany z silnikiem podnośnika szyby.
- Demontaż ⇒ 2.4 Demontaż i montaż silnika regulatora szyby

3 Zamek przednich prawych drzwi
- Zamek drzwiowy jest zamocowany do wewnętrznej części drzwi.
- Elektryczny centralny zamek jest zintegrowany z zamkiem drzwi.
- Demontaż ⇒ 2.13 Demontaż i montaż zamka drzwiowego
4 Stacja sprzęgająca
- Miejsce montażu: prawy słupek B.
- Aby odłączyć przewody, należy zwolnić mieszek przy słupku.
5 Moduł sterujący prawych tylnych drzwi

J 389-
- Zintegrowany z silnikiem podnośnika szyby.
- Demontaż ⇒ 2.4 Demontaż i montaż silnika regulatora szyby

6 Zamek tylnych prawych drzwi
- Zamek drzwiowy jest zamocowany do wewnętrznej części drzwi.
- Elektryczny centralny zamek jest zintegrowany z zamkiem drzwi.
- Demontaż ⇒ 2.13 Demontaż i montaż zamka drzwiowego
7 Prawe gniazdo
- Lokalizacja: pod lampą tylną.
8 Zamek klapy tylnej
- Umiejscowienie: przykręcony do klapy tylnej
- Demontaż ⇒ 2.9 Demontaż i montaż zamka maski silnika
9 Element zwalniający z przyciskiem
- Umiejscowienie: przykręcony do klapy tylnej.
- Demontaż ⇒ 2.10 Demontaż i montaż mechanizmu uruchamiającego
10 Lewe złącze
- Lokalizacja: pod lampą tylną.
11 Zamek tylnych lewych drzwi
- Zamek drzwiowy jest zamocowany do wewnętrznej części drzwi.
- Elektryczny centralny zamek jest zintegrowany z zamkiem drzwi.
- Demontaż ⇒ 2.13 Demontaż i montaż zamka drzwiowego
12 Moduł sterujący tylnych lewych drzwi – J 388 –
- Zintegrowany z silnikiem podnośnika szyby.
- Demontaż ⇒ 2.4 Demontaż i montaż silnika regulatora szyby
13 Zamek przednich lewych drzwi
- Zamek drzwiowy jest zamocowany do wewnętrznej części drzwi.
- Elektryczny centralny zamek jest zintegrowany z zamkiem drzwi.
- Demontaż ⇒ 2.13 Demontaż i montaż zamka drzwiowego
14 Stacja sprzęgająca
- Lokalizacja: lewy słupek B
- Aby odłączyć przewody, należy zwolnić mieszek przy słupku.
15 Moduł sterujący drzwiami kierowcy -J386-
- Zintegrowany z silnikiem podnośnika szyby.
- Demontaż ⇒ 2.4 Demontaż i montaż silnika regulatora szyby
16 Centralny przełącznik podnośników szyb
- Umiejscowienie: zamontowany w panelu drzwiowym
- Demontaż i montaż przełącznika centralnego podnośników szyb ⇒ Instalacja elektryczna; Grupa napraw 96; Elementy sterujące; Demontaż i montaż modułu sterującego podnośnikiem szyby w drzwiach kierowcy – E512-.
17 Stacja sprzęgająca
- Umiejscowienie: lewy słupek A
- Aby odłączyć przewody, należy zwolnić mieszek przy słupku.
18 Moduł sterujący sieci pokładowej -J519-
- Lokalizacja: pod deską rozdzielczą po stronie kierowcy.
- Demontaż ⇒ Układ elektryczny; Grupa napraw 97; Moduły sterujące; Demontaż i montaż pokładowego modułu sterującego zasilaniem – J519-
19 Sygnał dźwiękowy alarmu antykradzieżowego
- Miejsce montażu: pod prawym błotnikiem
- Demontaż ⇒ Układ elektryczny; Grupa napraw 96; System alarmowy; Demontaż i montaż sygnału dźwiękowego alarmu – H12-
20 Przełącznik styku maski silnika -F266-
- Przełącznik stykowy alarmu antykradzieżowego.
- Lokalizacja: na zamku maski silnika.
- Demontaż ⇒ Układy elektryczne; Grupa napraw 96; Oświetlenie, żarówki, przełączniki – wnętrze; Zabezpieczenie przed kradzieżą; Oświetlenie i przełączniki w komorze silnika; Demontaż i montaż przełącznika stykowego maski silnika F266
