Demontaż i montaż wkładki zamka

Wymagane narzędzia specjalne i wyposażenie warsztatowe

• Klucz dynamometryczny – V.A.G 1783-

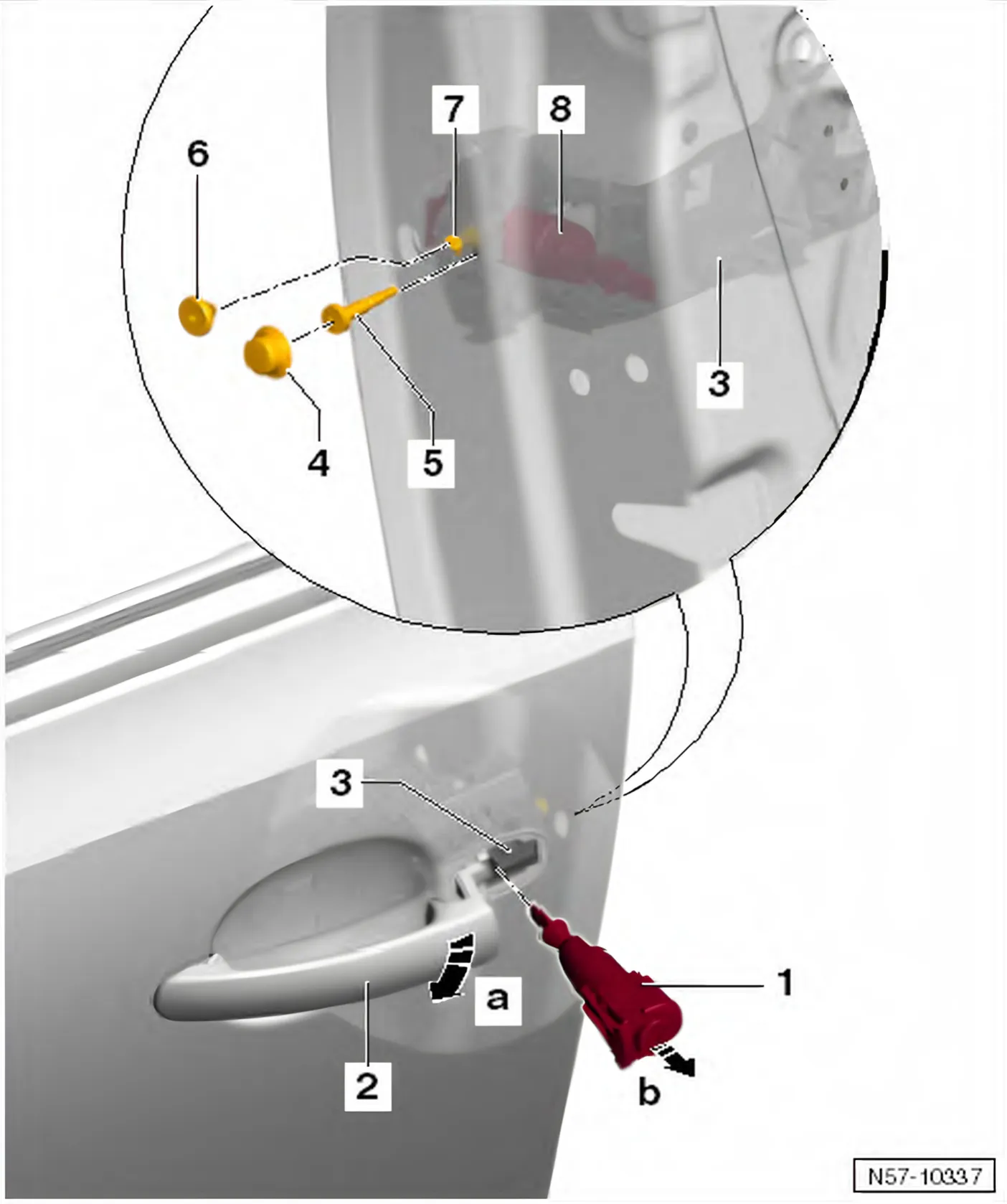

Demontaż

• Nasadka osłony wkładki zamka jest zdjęta ⇒ 2.8 Demontaż i montaż nasadki osłony wkładki zamka

• Podnieść osłony -4 i 6-.
• Odkręcić śrubę -5-.
• Odkręcić śrubę -7- do oporu.
• Wcisnąć śrubę -7-. Dopiero wtedy cylinder zamka zostanie zwolniony.
• Odciągnąć klamkę drzwi -2- od drzwi -8-.
• Wyciągnąć obudowę wkładki zamka -1- prostopadle do drzwi – strzałka b – z uchwytu montażowego -3-.

Montaż

• Odciągnąć klamkę -2- od drzwi -8- – strzałka a-.
• Wsunąć obudowę wkładki zamka -1- do uchwytu montażowego -3- pod kątem prostym -strzałka b-.
• Wkręcić śruby -5 i 7- w uchwyt montażowy.
• Wymagany moment dokręcania śrub -5 i 7-: 3,5 Nm.

Dalszy montaż odbywa się w odwrotnej kolejności niż demontaż.

• Konieczne jest sprawdzenie działania przy otwartych drzwiach.
