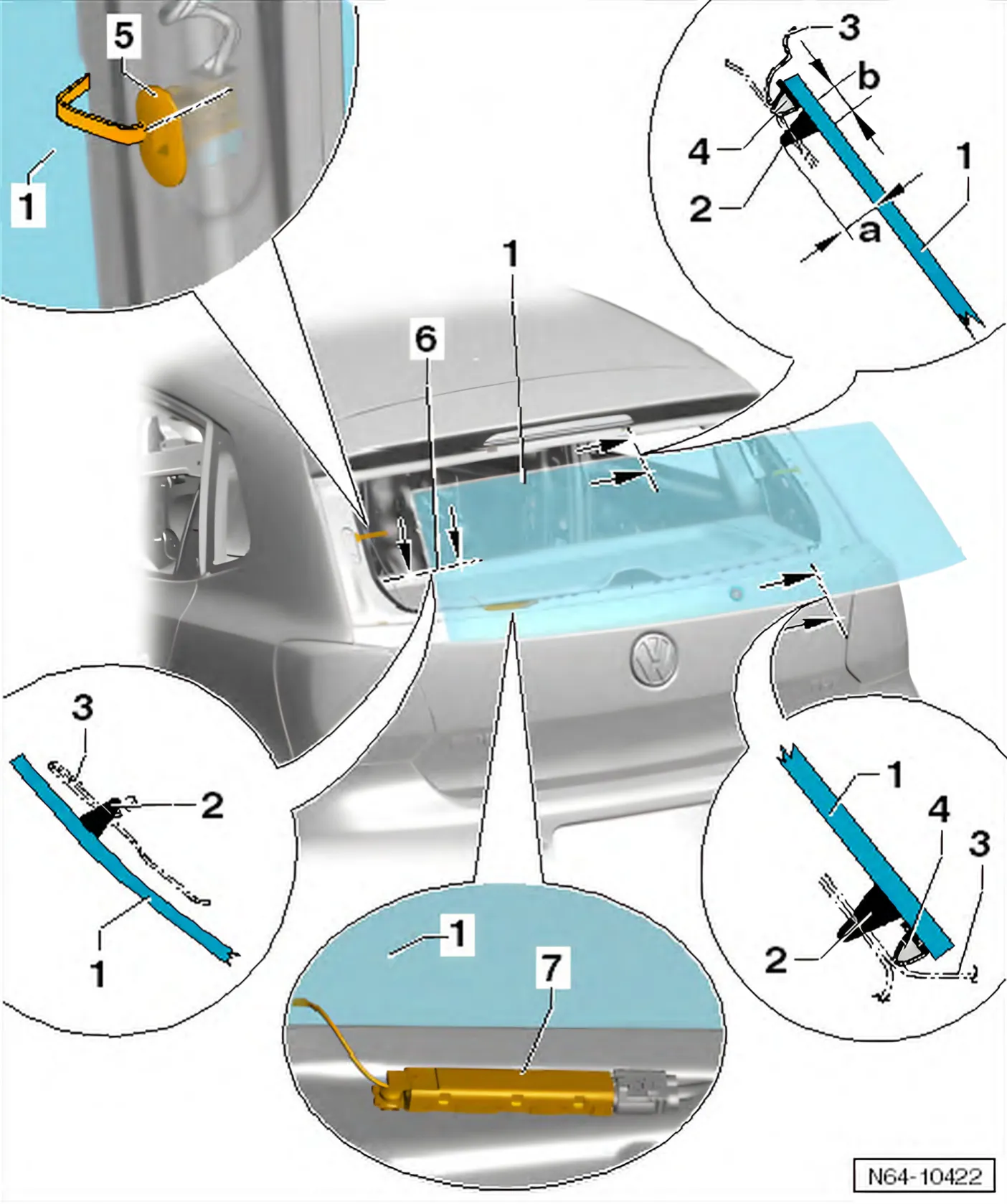

Tylna szyba – budowa i mocowanie

• 1 Tylna szyba
  • Demontaż i montaż tylnej szyby ⇒ 3.2 Demontaż i montaż tylnej szyby
• 2 Uszczelniacz klejowy PUR
  • Przekrój poprzeczny ścieżki kleju:
    • szerokość b- = 6,5 mm,
    • wysokość a- = 10 mm (wraz z warstwą wstępną, resztkami materiału na

szybie i kołnierzu szyby).

• Ścieżka kleju przylega ściśle do bocznej krawędzi szyby.
• Minimalny czas utwardzania ⇒ 1.1 Minimalne czasy utwardzania okien klejonych.

• 3 Kołnierz nadwozia
• 4 Podkładka dystansowa
• 5 Złącza do ogrzewania szyb
  • Lewa i prawa strona
• 6 Koniec ścieżki kleju
  • Końcówka pasma kleju powinna znajdować się w tym miejscu.
• 7 Połączenia antenowe
