Regulacja szyby dachu panoramicznego

Wymagane narzędzia specjalne i wyposażenie warsztatowe

• Klucz dynamometryczny – V.A.G 1783-

Wykonać następujące czynności:

• Poluzować śruby mocujące szybę dachu panoramicznego.
• Przesunąć szybę dachu panoramicznego uchylnego do pozycji „otwartej”.
• Ustawić szybę dachu panoramicznego uchylnego tak, aby znalazła się w pozycji „zamkniętej”.

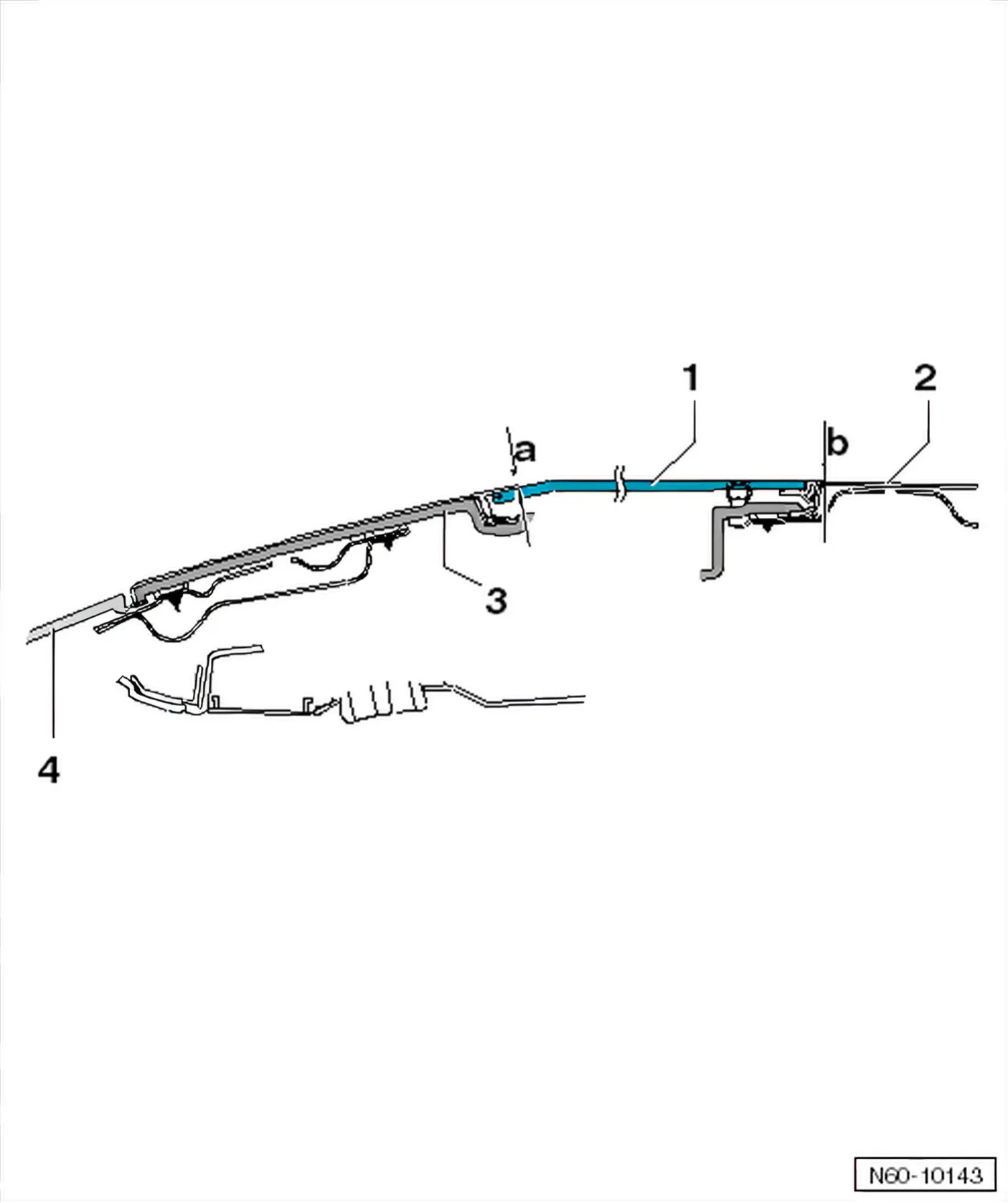

• Wyregulować wysokość szyby dachu panoramicznego z przodu i z tyłu po obu stronach w następujący sposób:

Regulacja panelu przedniego:

• Wymiar a- = 1 mm niżej niż rama montażowa dachu -3-.
• Odchylić wewnętrzną uszczelkę w jedną stronę.
• Dokręcić przednie śruby wewnętrzne (5,5 Nm).

Regulacja tylnego panelu:

• Wymiar b- = 1 mm wyżej niż element dachowy -2-
• Dokręcić tylne śruby wewnętrzne (5,5 Nm).
• Otworzyć szybę dachu panoramicznego i dokręcić tylne śruby (5,5 Nm).
