Demontaż i montaż szyby dachu panoramicznego

Wymagane narzędzia specjalne i wyposażenie warsztatowe

• Klucz dynamometryczny 210 Nm – V.A.G 1783-

Demontaż

• Całkowicie rozsunąć roletę przeciwsłoneczną.

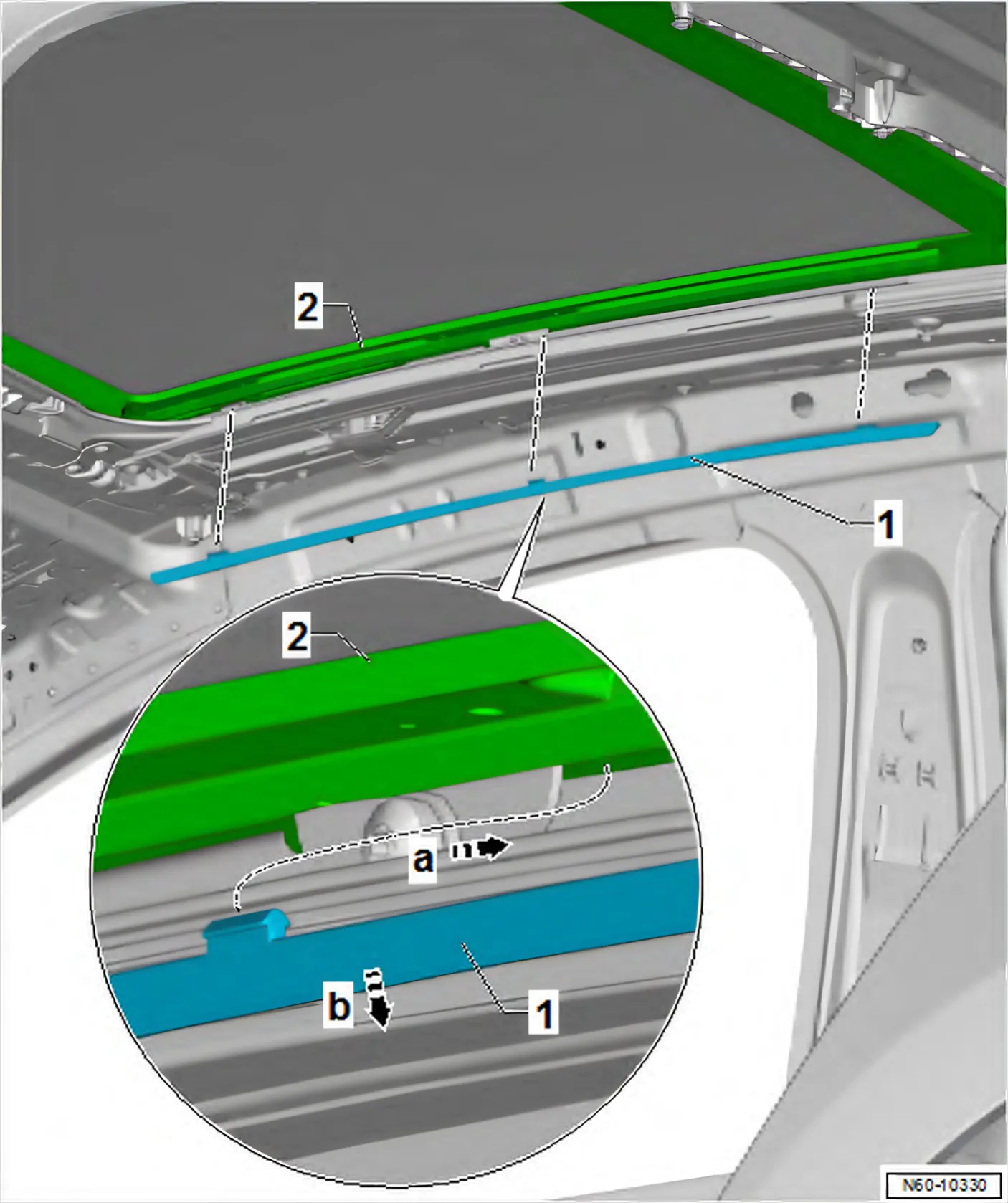

• Delikatnie przesunąć listwę ozdobną -1- w kierunku tyłu – strzałka a-.
• Zdjąć listwę ozdobną -1- z ramy dachu panoramicznego -2- – strzałka b-.

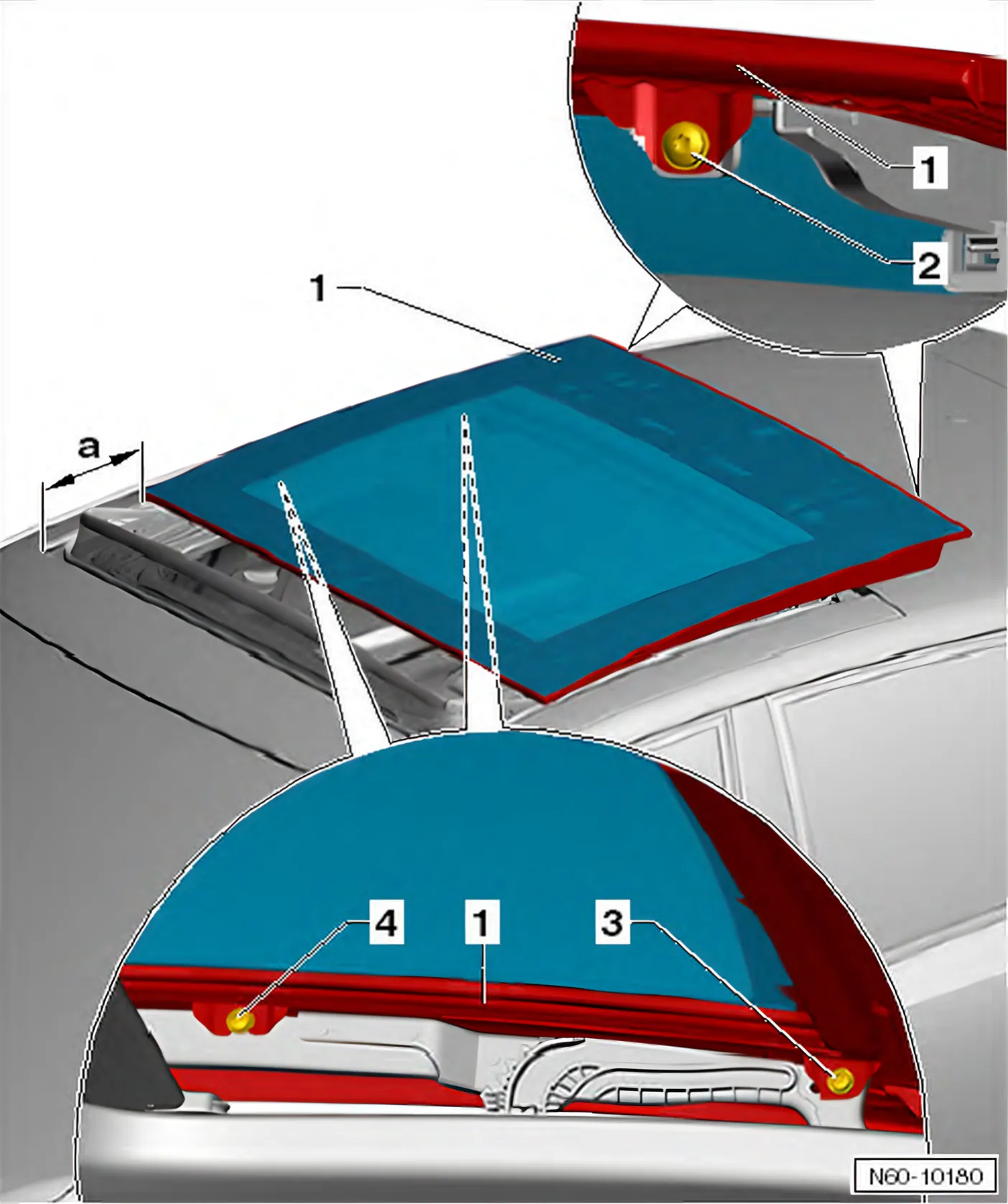

• Otworzyć szybę dachu panoramicznego uchylnego o 150 mm – wymiar a–.
• Odkręcić tylne śruby mocujące -2-.
• Poluzować tylne śruby mocujące -4- po lewej i prawej stronie, ale nie odkręcać ich całkowicie.
• Odkręcić przednie śruby mocujące -3- po lewej i prawej stronie.
• Wyjąć szybę dachu panoramicznego -1- do góry.

Montaż

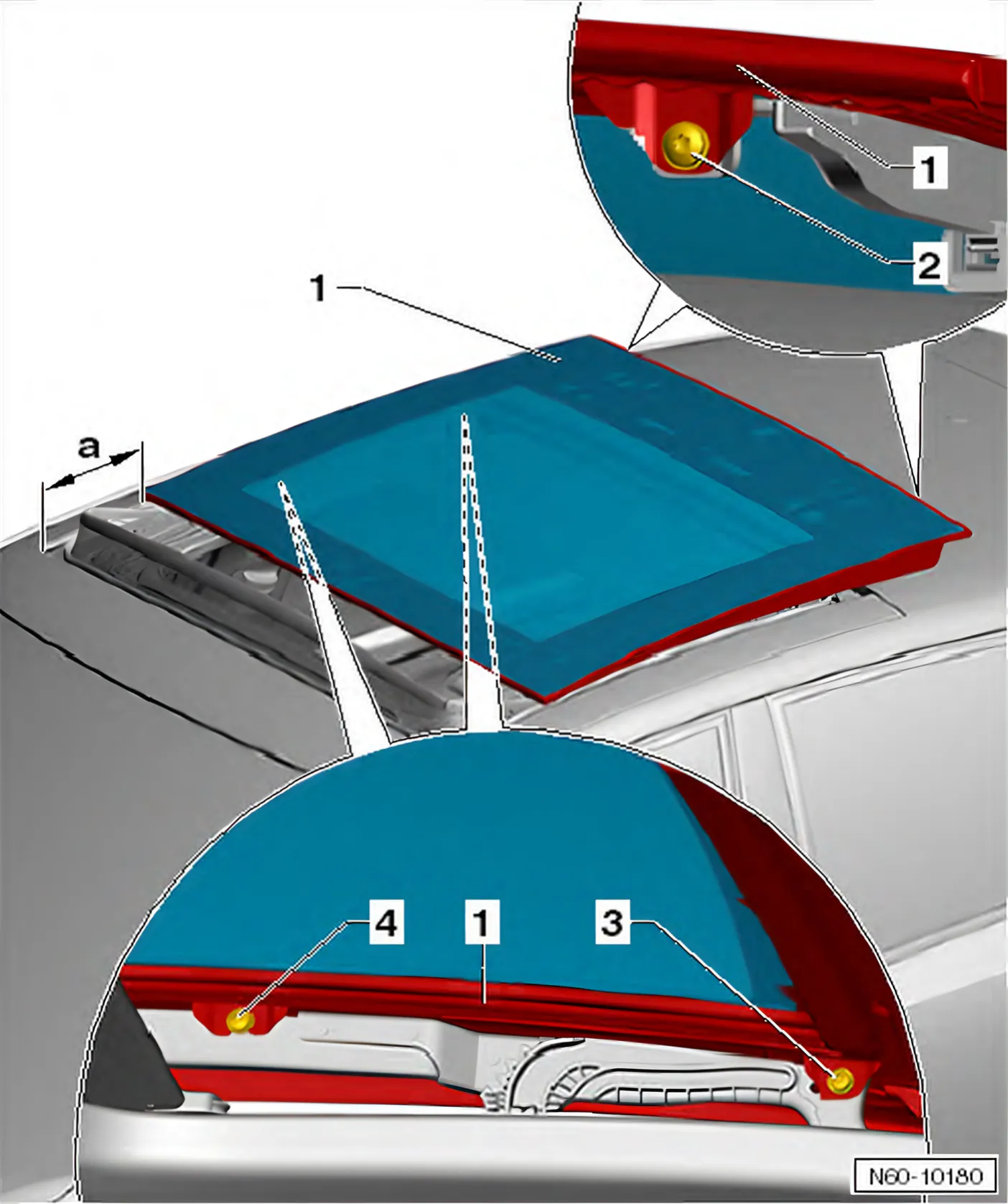

• Otworzyć mechanizm o 150 mm – wymiar a – za pomocą przycisku.
• Umieścić szybę dachu panoramicznego -1- na mechanizmie uchylnym.
• Lekko dokręcić śruby mocujące – 2, 3 i 4 – po lewej i prawej stronie.
• Regulacja szyby dachu panoramicznego uchylnego (regulacja wysokości): ⇒ 1.9 Regulacja szyby dachu panoramicznego

• Wsunąć listwę ozdobną -1- w ramę dachu panoramicznego -2- – strzałka a-.
• Delikatnie przesunąć listwę ozdobną -1- do tyłu – strzałka b-.
