Naprawy nadwozia – elementy zewnętrzne · Nadwozie – przód · Błotniki

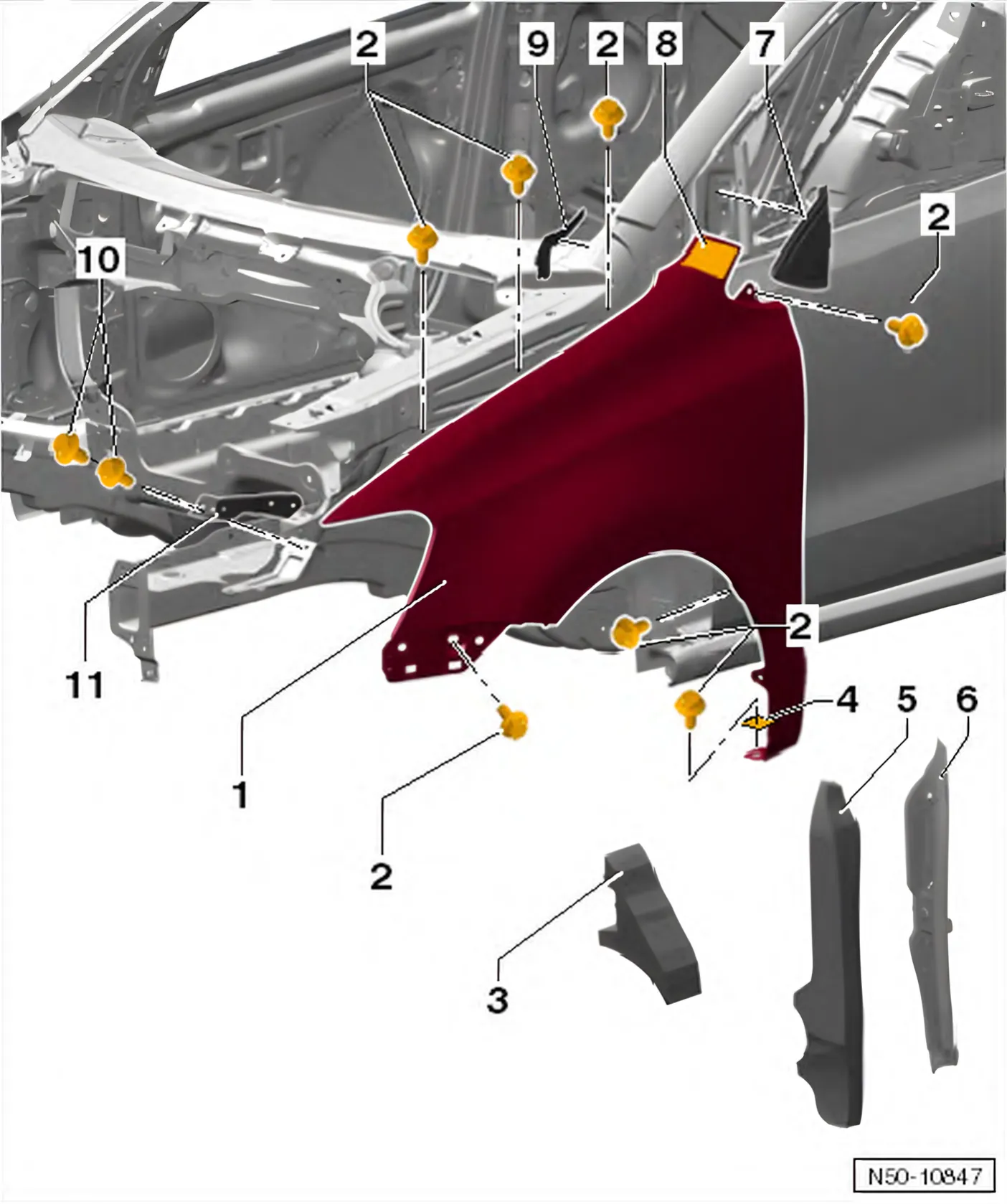

Błotnik – budowa i mocowanie
- 1 Błotniki
- Demontaż i montaż ⇒ 2.3 Demontaż i montaż błotnika
- 2 Śruba
- 1 szt., słupek A.
- 1 szt., próg
- 1 szt., wnęka koła
- 1 szt., wzmocnienie błotnika
- 3 szt., łącznik błotnika
- Wymagany moment dokręcania: 6 Nm
- 3 Element piankowy
- Umieszczony między błotnikiem a górną częścią belki podłużnej ⇒ 2.2 Budowa: elementy izolacyjne i piankowe
- 4 Cynkowa płyta pośrednia
- Cynkowa płyta pośrednia – AKL 381 035 50-
- 5 Element wygłuszeniowy nadwozia
- Umieszczony przed płytą środkową ⇒ 2.2 Budowa: elementy izolacyjne i piankowe.
- 6 Płyta środkowa
- Demontaż i montaż ⇒ 2.3 Demontaż i montaż błotnika
- 7 Osłona słupka A
- Demontaż i montaż ⇒ 3.12 Demontaż i montaż listwy ozdobnej słupka A
- 8 Powierzchnia klejenia
- 9 Osłona błotnika
- Samoprzylepna
- Demontaż i montaż ⇒ 3.15 Panel wykończeniowy błotnika
- 10 Śruba
- Ilość: 2
- Wymagany moment dokręcania: 6 Nm
- 11 Uchwyt błotnika
- Demontaż i montaż ⇒ 2.4 Demontaż i montaż wspornika błotnika
