Regulacja klapy tylnej

Wymagane narzędzia specjalne i wyposażenie warsztatowe

• Klucz dynamometryczny – V.A.G 1331-

• Szczelinomierz - 3371-

Do sprawdzenia lub regulacji wymiarów szczelin należy użyć szczelinomierza - 3371- ⇒ Naprawy karoserii; Grupa napraw 00; Dane techniczne; Szczeliny karoserii/linie przylegania; Tylna część karoserii.

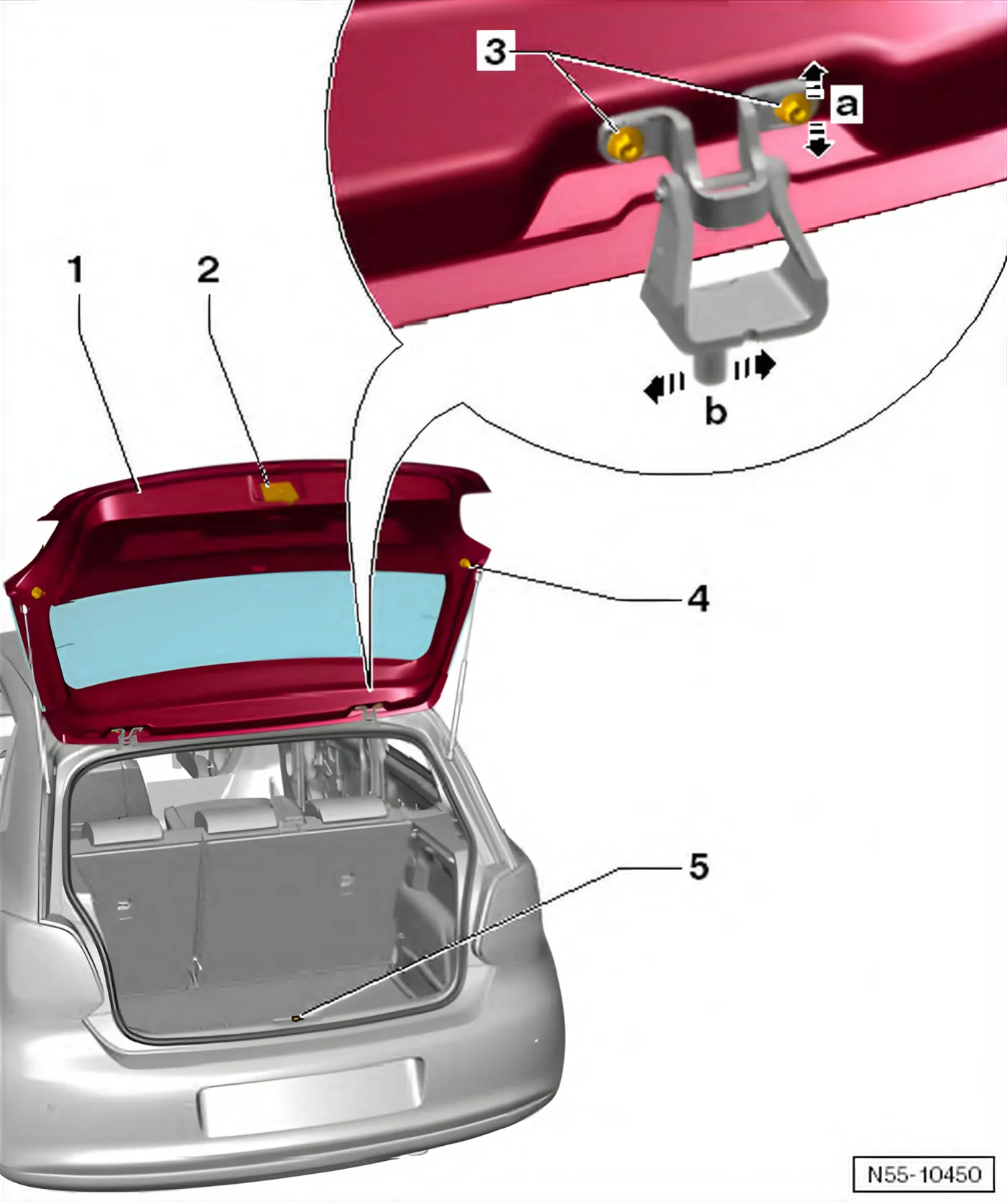

• Poluzować śruby -3-, aby wyregulować klapę tylną -1- w powiększonych otworach zawiasu – strzałki a i b-.

Wymagany moment dokręcania śruby -3-: 10 Nm.

• Wyregulować odbijak regulowany -4- po lewej i prawej stronie ⇒ 2.8 Odbijak regulowany.
• Wyregulować klapę tylną -1- za pomocą zaczepu zamka -5- ⇒ 2.7 Regulacja zaczepu zamka.
