Poszycie zderzaka – budowa i mocowanie

⇒ 2.1.1 Budowa: poszycie zderzaka, Polo, wersja standardowa

⇒ 2.1.2 Budowa: poszycie zderzaka, Polo BlueMotion

⇒ 2.1.3 Budowa: poszycie zderzaka, CrossPolo

⇒ 2.1.4 Budowa: poszycie zderzaka, Polo GTI, Polo BlueGT

⇒ 2.1.5 Budowa: poszycie zderzaka, Polo „R-Line”

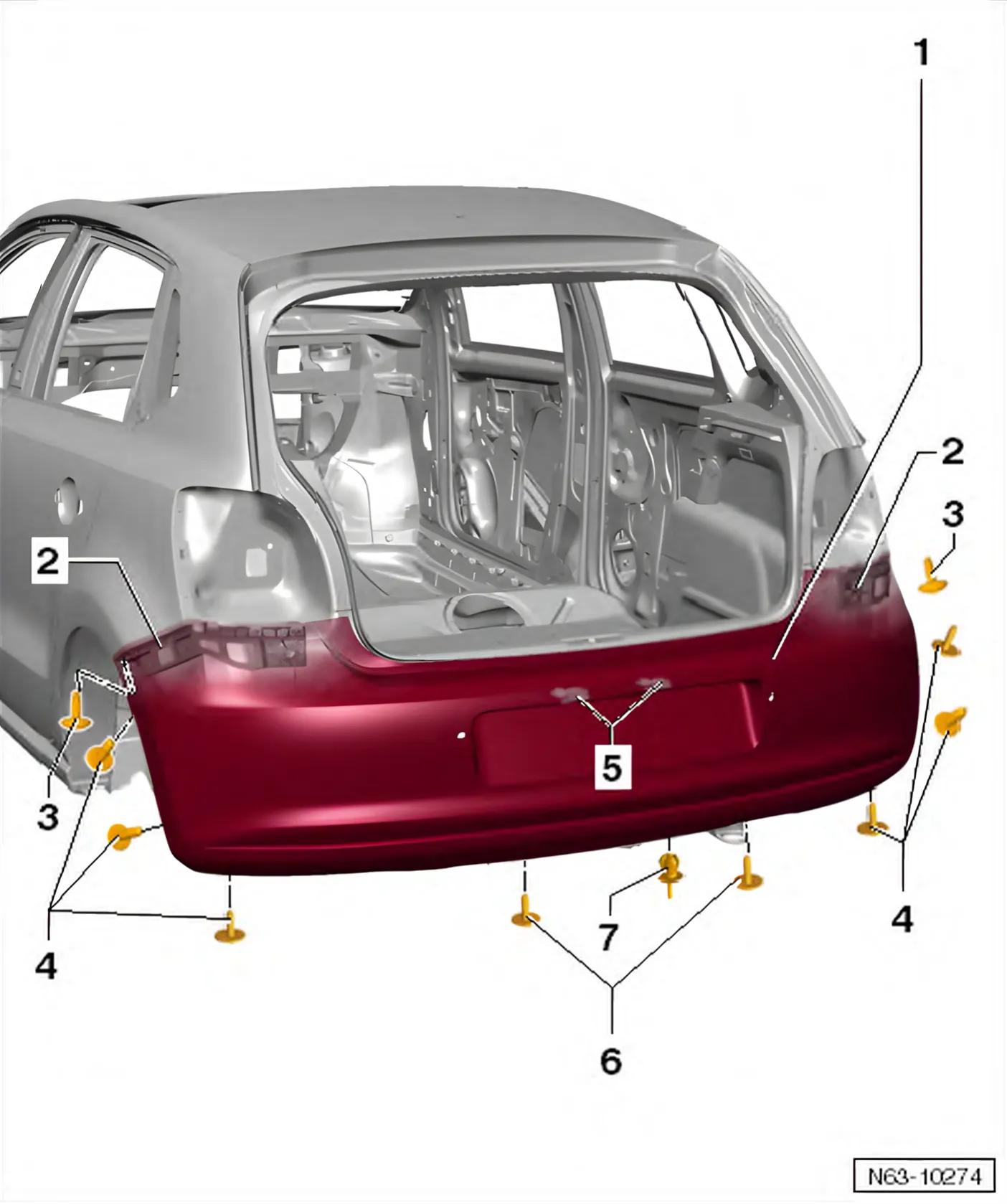

2.1.1 Budowa: poszycie zderzaka, Polo, wersja standardowa

• 1 Poszycie zderzaka tylnego
  • Materiał: PP/EPDM.
  • Demontaż i montaż ⇒ 2.4.1 Demontaż i montaż poszycia zderzaka, Polo, wersja standardowa
  • Instrukcje i specyfikacje dotyczące systemu wspomagania parkowania znajdują się w rozdziale ⇒ Układ elektryczny; Grupa napraw 94; System wspomagania parkowania
• 2 Prowadnica boczna
  • Po lewej i po prawej stronie
• 3 Śruba
  • Po lewej i po prawej stronie
  • Skierowana do góry.
  • Wymagany moment dokręcania: 2 Nm
  • Przykręcona do panelu bocznego.
• 4 Śruba
  • Ilość: 4
  • Wymagany moment dokręcania: 2 Nm
  • Przykręcona do nadkola.
• 5 Oświetlenie tablicy rejestracyjnej
• 6 Śruba
  • 2 szt. z każdej strony
  • Wymagany moment dokręcania: 2 Nm
  • Przymocowane śrubami do tylnego panelu.
• 7 Klips
  • Ilość: 1

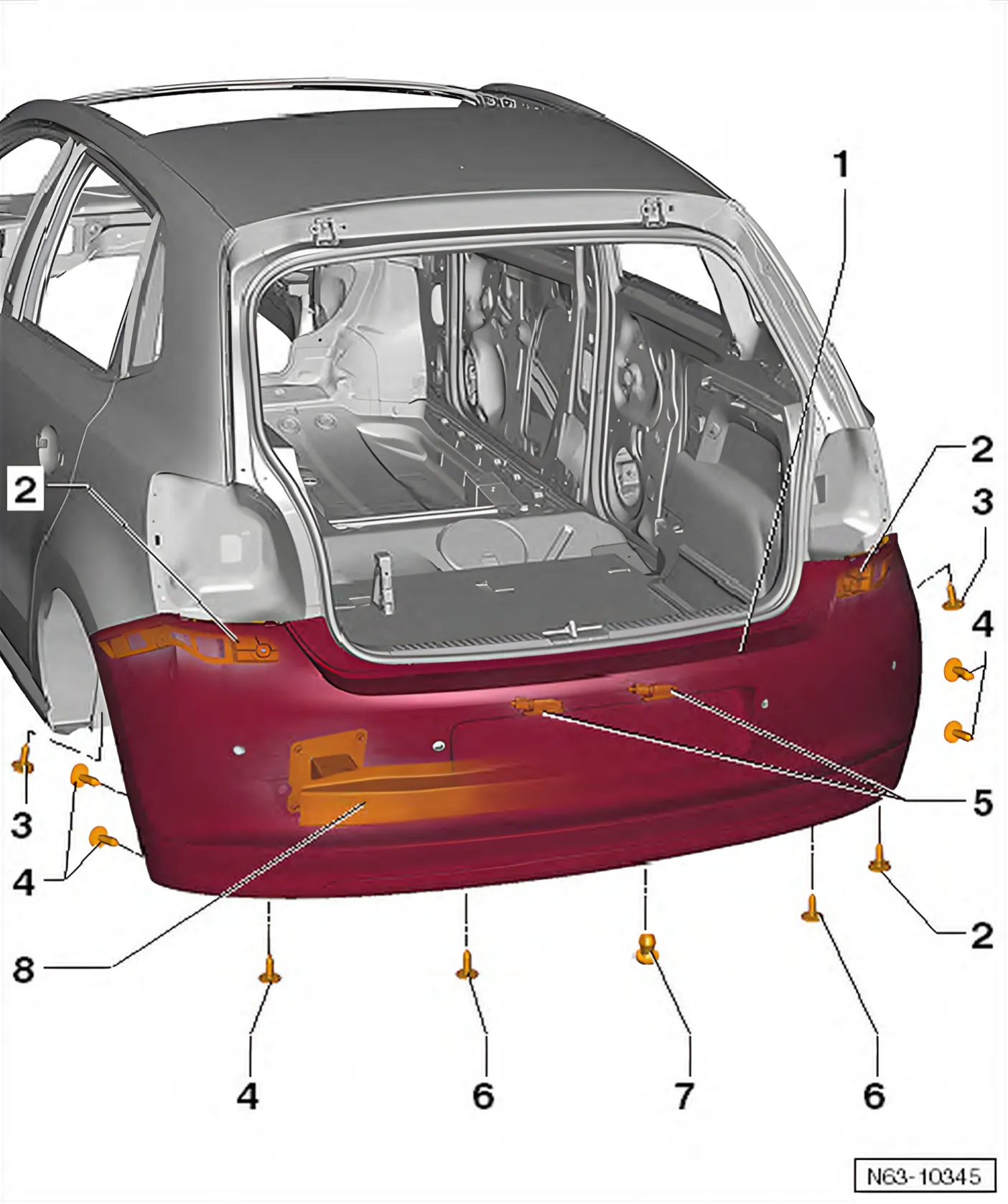

2.1.2 Budowa: poszycie zderzaka, Polo BlueMotion

• 1 Poszycie zderzaka tylnego
  • Materiał: PP/EPDM.
  • Demontaż i montaż ⇒ 2.4.2 Demontaż i montaż poszycia zderzaka, Polo „BlueMotion”
• 2 Prowadnica boczna
  • Lewa i prawa ⇒ 2.2 Budowa: belka zderzaka.
• 3 Śruba
  • Po lewej i po prawej stronie
  • Skierowana do góry.
  • Przykręcona do panelu bocznego.
  • Wymagany moment dokręcania: 2 Nm
• 4 Śruba
  • Ilość: 4
  • Przykręcona do nadkola.
  • Wymagany moment dokręcania: 2 Nm
• 5 Oświetlenie tablicy rejestracyjnej
• 6 Śruba
  • Ilość: 2
  • Przymocowane śrubami do tylnego panelu.
  • Wymagany moment dokręcania: 2 Nm
• 7 Klips
  • Ilość: 1
• 8 Uchwyt tylnego zderzaka
  • Budowa ⇒ 2.2 Budowa: belka zderzaka

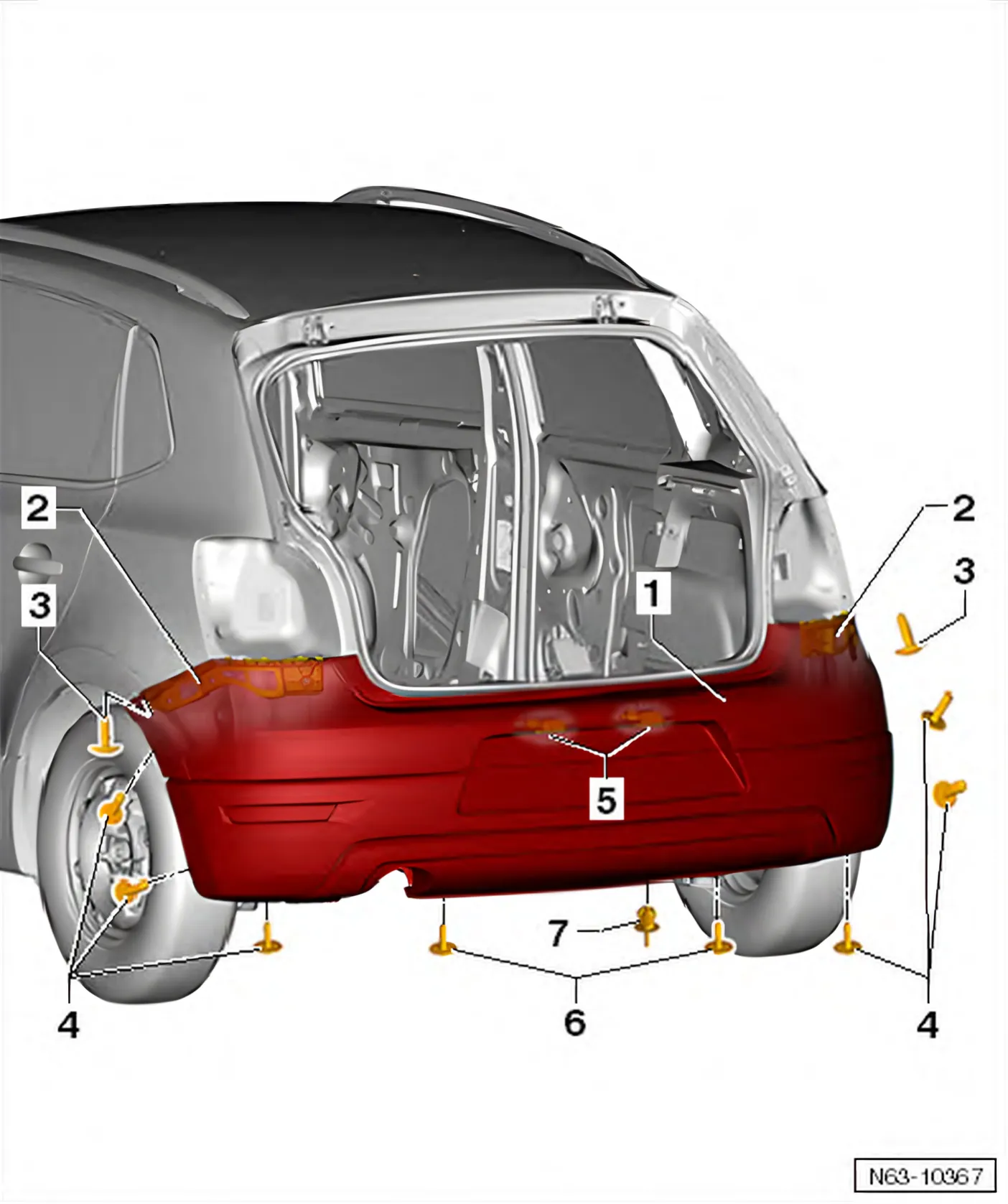

2.1.3 Budowa: poszycie zderzaka, CrossPolo

• 1 Poszycie zderzaka tylnego
  • Materiał: PP/EPDM.
  • Demontaż i montaż ⇒ 2.4.3 Demontaż i montaż poszycia zderzaka, CrossPolo
  • Instrukcje i specyfikacje dotyczące systemu wspomagania parkowania znajdują się w rozdziale ⇒ Układ elektryczny; Grupa napraw 94; System wspomagania parkowania
• 2 Prowadnica boczna
  • Po lewej i po prawej stronie
• 3 Śruba
  • Po lewej i po prawej stronie
  • Skierowana do góry.
  • Wymagany moment dokręcania: 2 Nm
  • Przykręcona do panelu bocznego.
• 4 Śruba
  • Ilość: 4
  • Wymagany moment dokręcania: 2 Nm
  • Przykręcona do nadkola.
• 5 Oświetlenie tablicy rejestracyjnej
• 6 Śruba
  • Ilość: 2
  • Wymagany moment dokręcania: 2 Nm
  • Przymocowane śrubami do tylnego panelu.
• 7 Klips
  • Ilość: 1

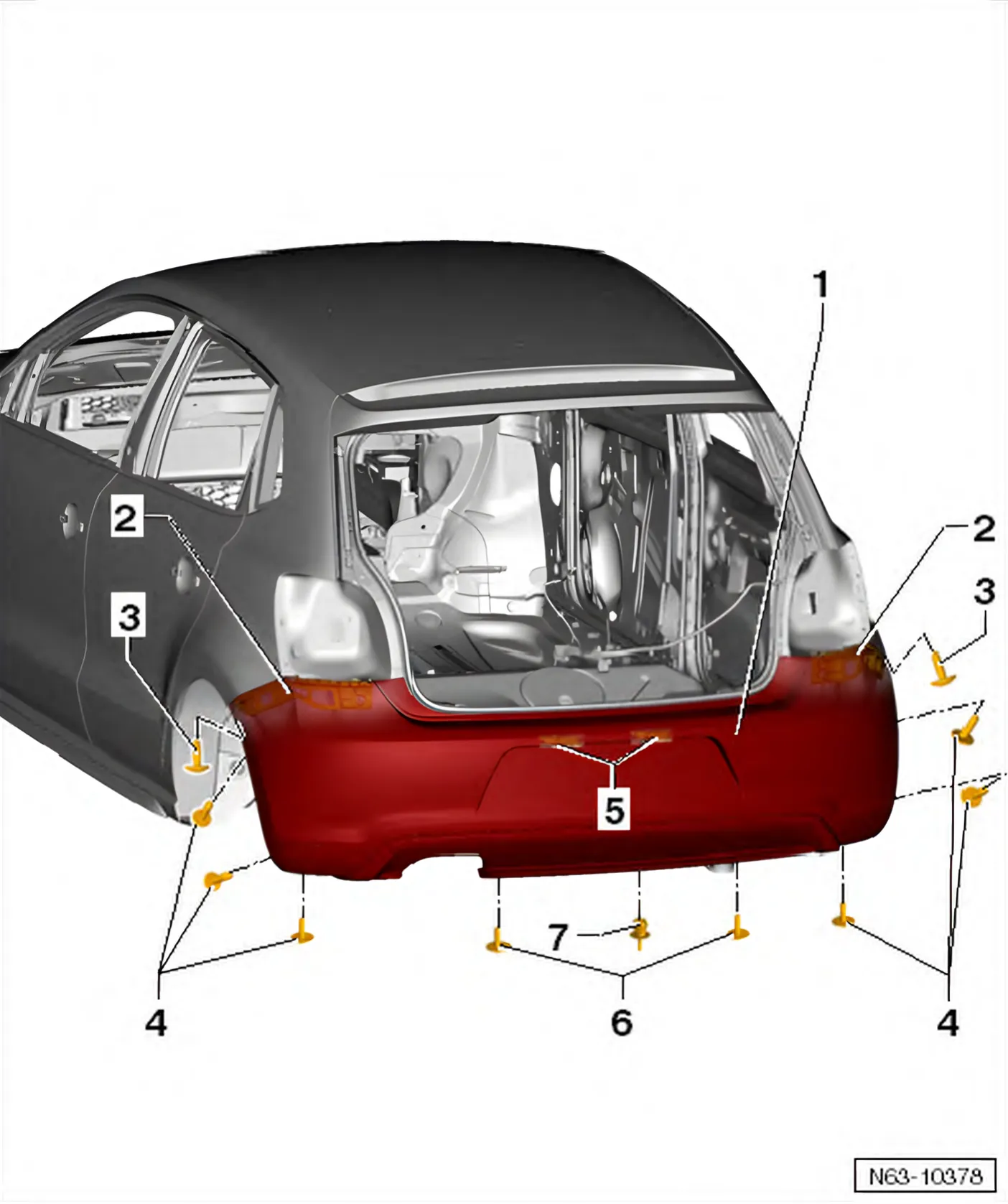

2.1.4 Budowa: poszycie zderzaka, Polo GTI, Polo BlueGT

• 1 Poszycie zderzaka tylnego
  • Materiał: PP/EPDM.
  • Demontaż i montaż ⇒ 2.4.4 Demontaż i montaż poszycia zderzaka, Polo GTI, Polo BlueGT
  • Instrukcje i specyfikacje dotyczące systemu wspomagania parkowania znajdują się w rozdziale ⇒ Układ elektryczny; Grupa napraw 94; System wspomagania parkowania
• 2 Prowadnica boczna
  • Po lewej i po prawej stronie
• 3 Śruba
  • Po lewej i po prawej stronie
  • Skierowana do góry.
  • Wymagany moment dokręcania: 2 Nm
  • Przykręcona do panelu bocznego.
• 4 Śruba
  • Ilość: 4
  • Wymagany moment dokręcania: 2 Nm
  • Przykręcona do nadkola.
• 5 Oświetlenie tablicy rejestracyjnej
• 6 Śruba
  • Ilość: 2
  • Wymagany moment dokręcania: 2 Nm
  • Przymocowane śrubami do tylnego panelu.
• 7 Klips
  • Ilość: 1

2.1.5 Budowa: poszycie zderzaka, Polo „R-Line”

• 1 Poszycie zderzaka tylnego
  • Materiał: PP/EPDM.
  • Demontaż i montaż ⇒ 2.4.5 Demontaż i montaż poszycia zderzaka, Polo „R-Line”
• 2 Prowadnica boczna
  • Po lewej i po prawej stronie
• 3 Śruby
  • Po lewej i po prawej stronie
  • Skierowana do góry.
  • 2 Nm
  • Przykręcona do panelu bocznego.
• 4 Śruby
  • Ilość: 4
  • 2 Nm
  • Przykręcona do nadkola.
• 5 Śruby
  • Ilość: 2
  • 2 Nm
  • Przymocowane śrubami do tylnego panelu.
• 6 Klips
  • Ilość: 1
