Demontaż i montaż nasadki

Wymagane narzędzia specjalne i wyposażenie warsztatowe

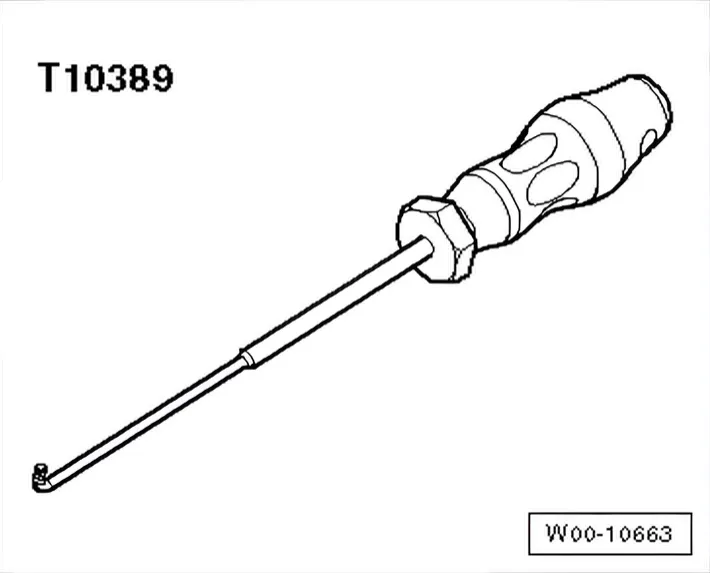

• Narzędzie montażowe – T10389-

Demontaż

• Wyjąć zatyczki -4-.
• Wsunąć narzędzie montażowe – T10389- na głębokość ok. 38 mm w drzwi, za haczykiem blokującym -3- uchwytu montażowego.
• Pociągnąć narzędzie montażowe – T10389- do tyłu – strzałka – aż do odłączenia zaczepu.

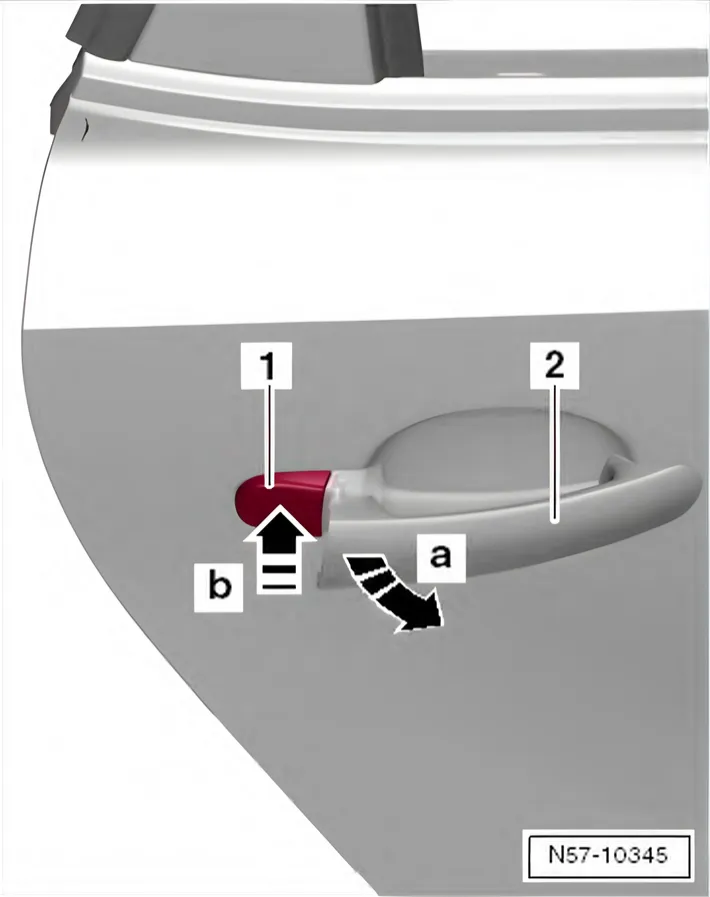

• Odciągnąć klamkę drzwi -2- od drzwi w -kierunku strzałki a-.
• Wyciągnąć nasadkę -1- z uchwytu klamki -strzałka b-.

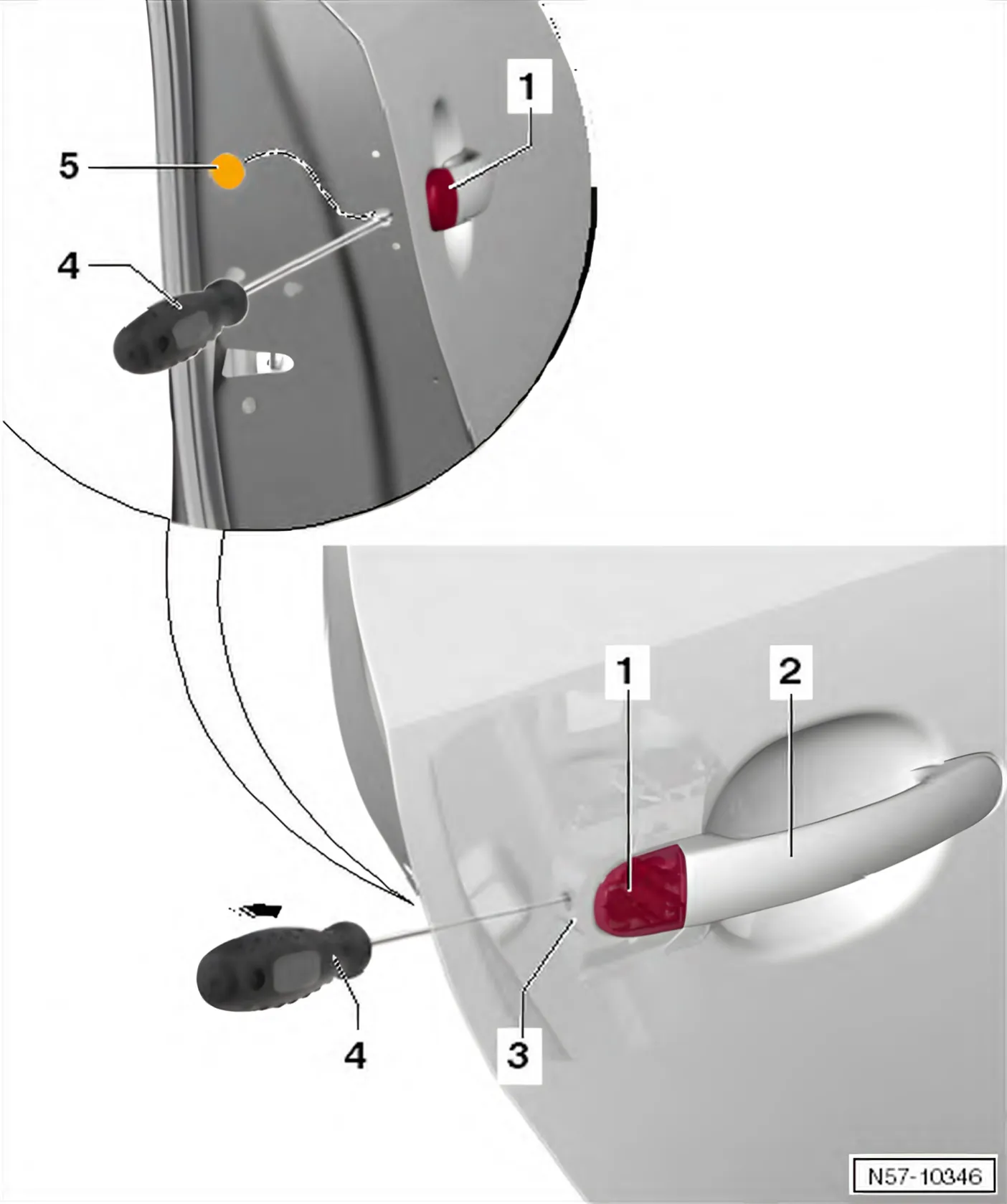

Montaż

• Odciągnąć klamkę drzwi -2- od drzwi w -kierunku strzałki a-.
• Wcisnąć nasadkę -1- do uchwytu montażowego – strzałka b-.

• Wsunąć śrubokręt -4- aż do zaczepu blokującego -3- uchwytu montażowego.
• Docisnąć nasadkę -1- do drzwi.
• Wsunąć śrubokręt – strzałka – do otworu tak głęboko, aż haczyk zablokuje się na miejscu.
• Włożyć zatyczkę -5-.
